Номер патента: 1656990

Авторы: Маркин, Михайлов

Формула

Сопловой аппарат турбины, содержащий полые лопатки, в полостях которых установлены датчики температуры, а в стенках лопаток выполнены соосные отверстия для подвода и отвода рабочего тела к датчикам температуры, причем отверстия для отвода рабочего тела расположены на стенке лопаток, отличающийся тем, что, с целью повышения надежности и достоверности результатов измерений, отверстия для подвода рабочего тела расположены на корыте лопаток, а оси отверстий наклонены под углом к фронту решетки лопаток.

Описание

Изобретение относится к турбостроению и может быть использовано для измерения температуры рабочего тела.
Целью изобретения является повышение надежности и достоверности результатов измерений.

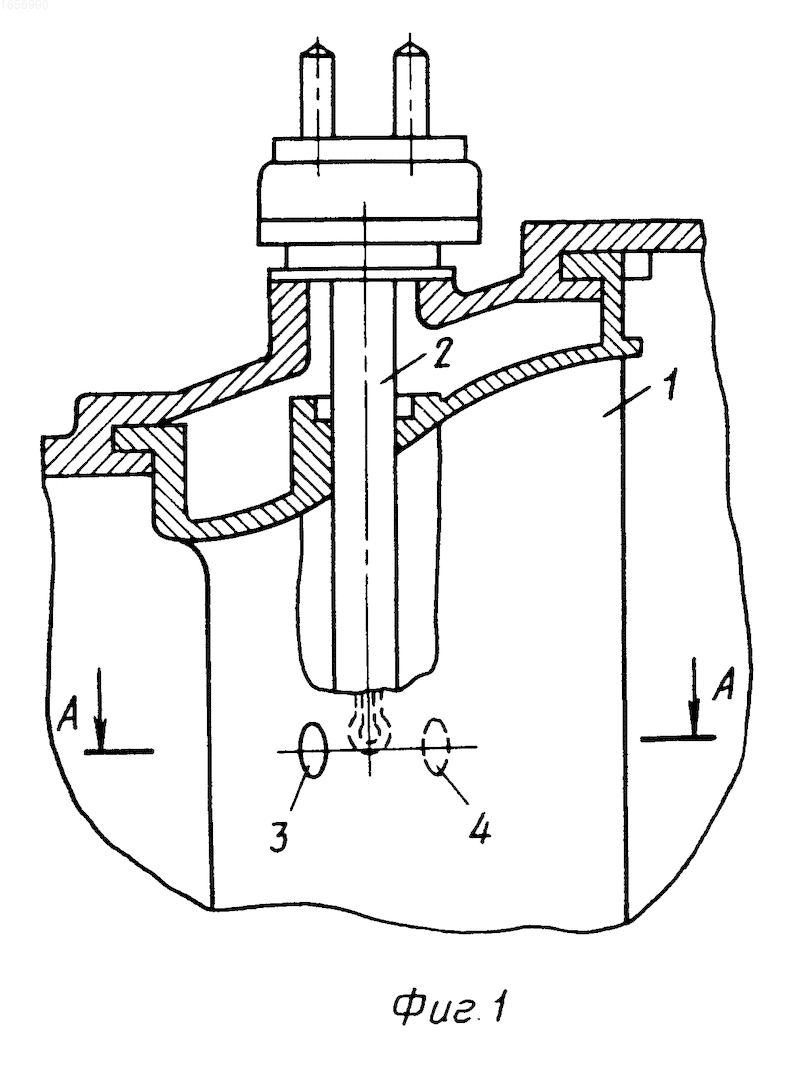

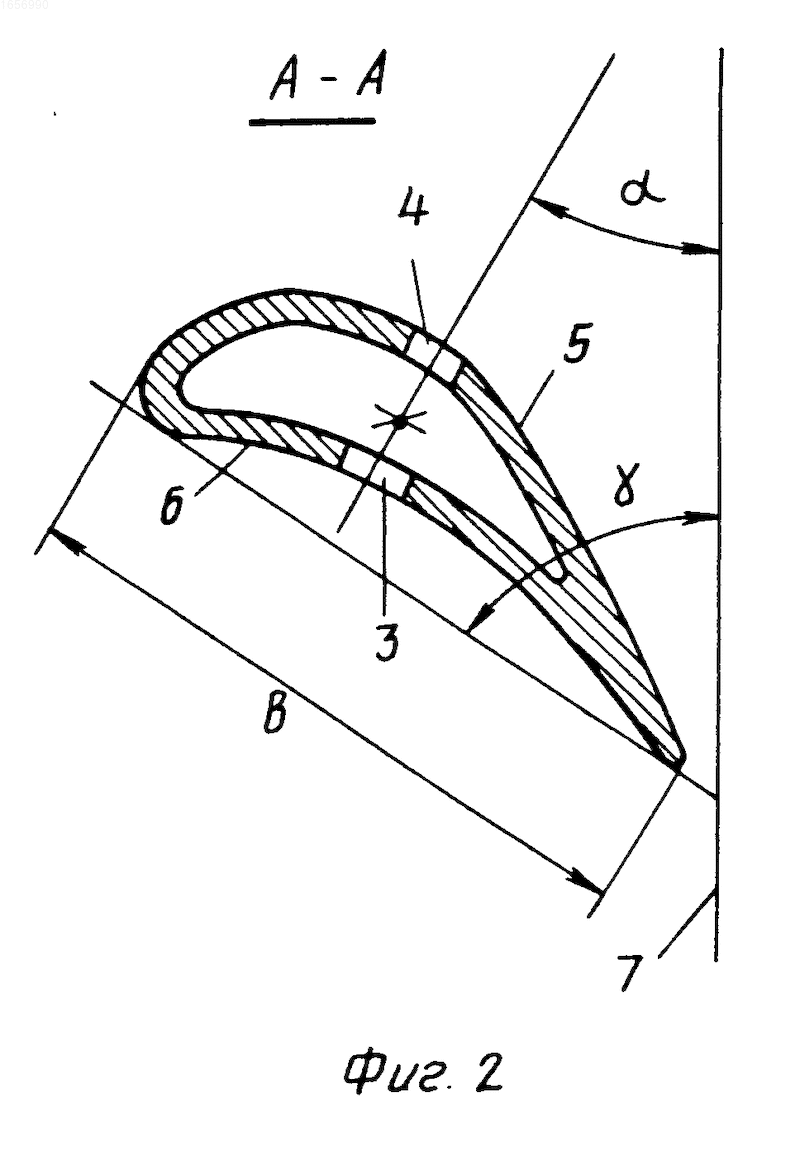

На фиг.1 и 2 изображено предлагаемое устройство.
Сопловый аппарат турбины содержит полые лопатки 1, в полостях которых установлены датчики 2 температур, например термопары, в стенках лопаток 1 выполнены соосные отверстия 3 и 4 для подвода и отвода рабочего тела к датчикам 2 температуры, причем отверстия 4 для отвода рабочего тела расположены на спинке 5 лопаток 1. Отверстия 3 для подвода рабочего тела расположены на корыте 6 лопаток 1, а оси отверстий 3 и 4 наклонены под углом к фронту решетки лопаток 1.
Устройство работает следующим образом. При работе двигателя рабочее тело через отверстия 3 поступает к датчику 2 температуры, омывает его и выходит на спинку 5 лопаток 1 через отверстия 4.
Из-за непосредственного направления рабочего тела на спай термопары под углом к фронту решетки соплового аппарата уменьшается время реакции датчика 2 температуры на запуске и переменных режимах, что повышает эксплуатационную надежность турбины.
Угол определяется экспериментально по точности выходных сигналов и минимальному времени реакции датчика 2 температуры при запуске и переменных режимах. Угол a=(0,4...0,6) , где угол установки лопаток.
Изобретение относится к турбостроению. Целью изобретения является повышение надежности и достоверности результатов измерений. Цель достигается за счет того, что отверстия в лопатках для подвода газа к измерителю температуры, размещенному в полостях полых сопловых лопаток, выполнены соосными, а оси отверстий наклонены под углом к фронту решетки лопаток. 2 ил.

Рисунки

Заявка

4406179/06, 29.02.1988

Михайлов Н. И, Маркин М. И

МПК / Метки

МПК: G01M 15/00

Метки: аппарат, сопловой, турбины

Опубликовано: 20.09.1996
