Накопитель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
НАКОПИТЕЛЬ, содержащий транспортирующий ротор с толкателями, винтовую направляющую, размещенную внутри транспортирующего ротора, и привод, отличающийся тем, что, с целью повышения надежности и увеличения удельной емкости, толкатели транспортирующего ротора выполнены в виде фигурных лотков, открытая сторона которых обращена к винтовой направляющей.
Описание
Цель изобретения повышение надежности в работе и увеличение удельной емкости.

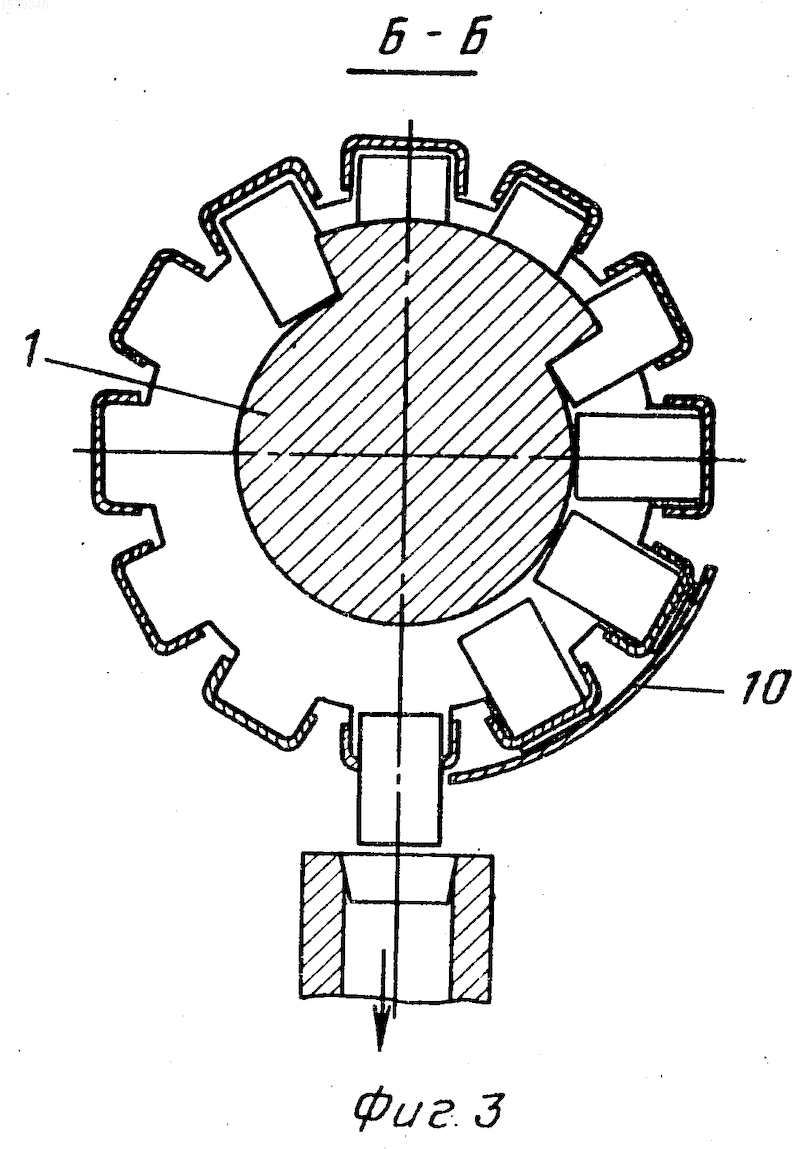

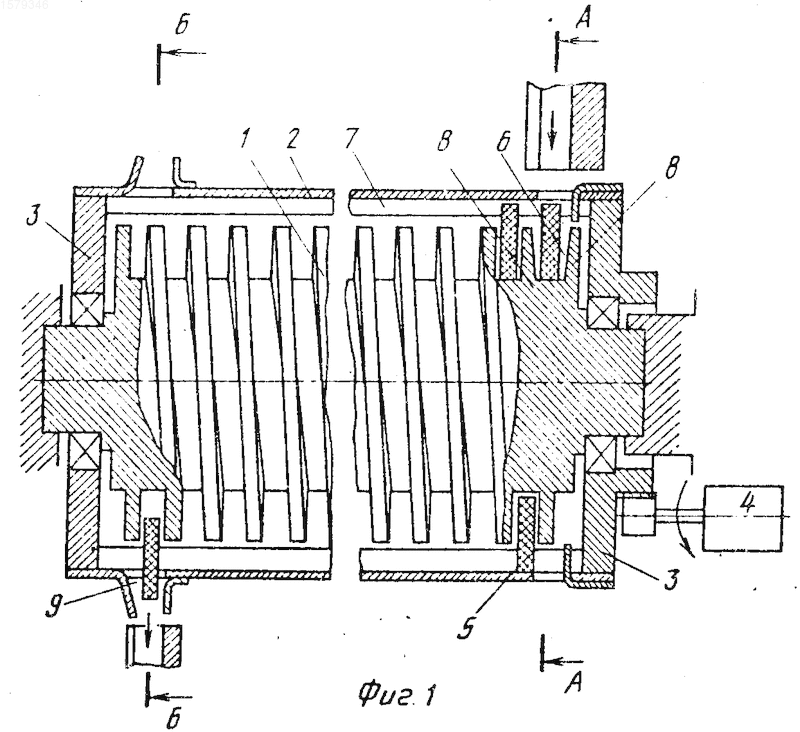

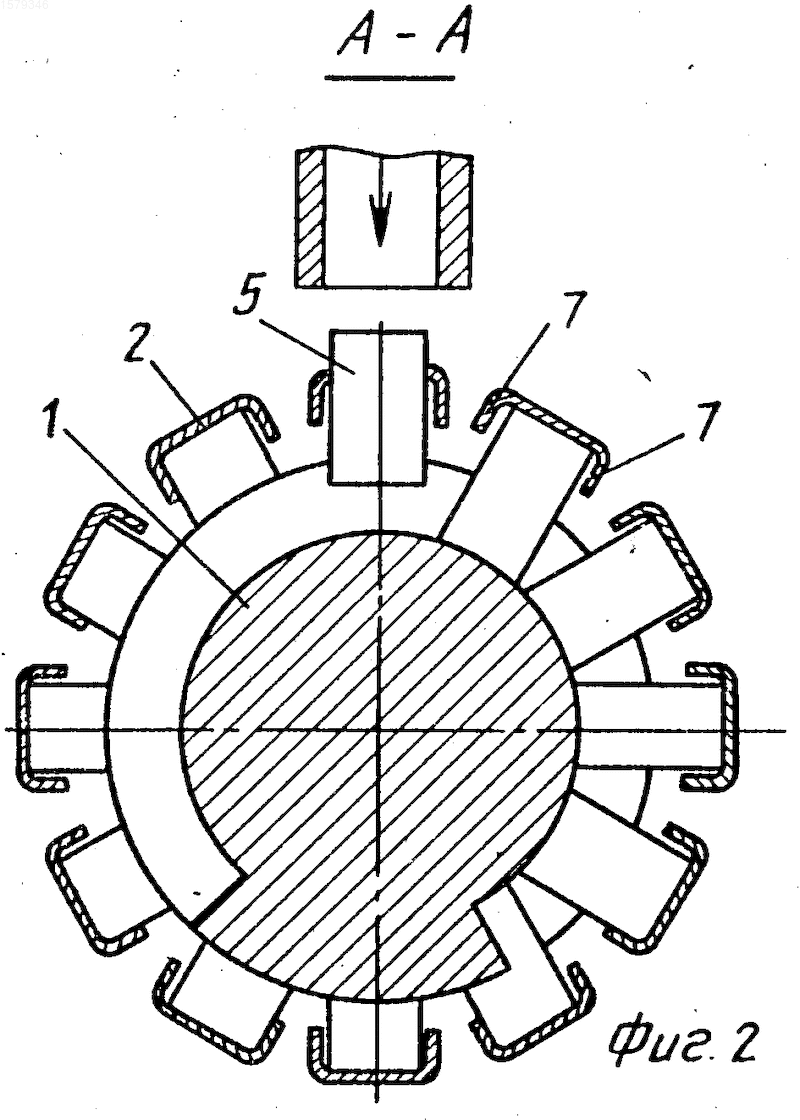

На фиг.1 изображен продольный разрез накопителя; на фиг.2 и 3 поперечные разрезы накопителя.
Накопитель содержит винтовую направляющую 1, размещенную внутри транспортирующего ротора, выполненного в виде фигурных лотков 2, открытая сторона которых обращена к направляющей 1, закрепленных на ступицах 3, и привод 4. Изделия 5 размещаются в гнездах 6 накопителя, образованных стенками 7 фигурных лотков 2 и витками 8 винтовой направляющей 1. Для гарантированного точного совмещения изделия 5 с отверстием 9 лотка 2 имеется направляющая пластина 10.
Накопитель работает следующим образом.
Изделие 5 под собственным весом через отверстие в лотке 2 загружается в гнездо 6, образованное стенками 7 фигурного лотка 2 и двумя витками 8 неподвижной винтовой направляющей 1. Далее происходит поворот ротора приводом 4 до совмещения следующего фигурного лотка 2 с позицией загрузки. Ранее загруженное изделие 5 уводится с места загрузки стенками 7 фигурного лотка 2 по винтовой направляющей 1.
Изделие ведется по неподвижной винтовой направляющей 1 до совмещения его с отверстием 9 выгрузки, после чего изделие под собственным весом выпадает из накопителя в приемник.
Перемещение изделия по выпуклой поверхности и винтовой направляющей предотвращает заклинивание изделий. При этом винтовая направляющая может иметь незначительный диаметр, что увеличивает удельную емкость накопителя.
Изобретение относится к производству изделий электронной техники и может быть использовано для размещения и транспортирования изделий в камерах климатических испытаний и в других технологических установках. Цель изобретения повышение надежности в работе и увеличение удельной емкости достигается тем, что толкатели транспортирующего ротора выполнены в виде фигурных лотков 2, открытая сторона которых обращена к винтовой направляющей 1. Изделие 5 загружается в гнездо 6, образованное стенками 7 фигурного лотка и двумя витками 8 винтовой направляющей и ведется по винтовой направляющей до совмещения с отверстием 9 выгрузки, что предотвращает заклинивание изделий. 3 ил.
Рисунки
Заявка
4230564/21, 15.04.1987
Махаев В. Г, Гладков А. В
МПК / Метки
МПК: H01L 21/66, H05K 13/02
Метки: накопитель
Опубликовано: 20.10.1995
