Ингибитор коррозии металлов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Ингибитор коррозии металлов, содержащий производное фосфоновой кислоты и соль цинка, отличающийся тем, что, с целью повышения эффективности защиты черных и цветных металлов в водных средах с повышенным солесодержанием, он дополнительно содержит нерастворимую соль двухвалентного олова при следующем соотношении компонентов, мас.
Производное фосфоновой кислоты 40 50
Соль цинка 25 30
Нерастворимая соль двухвалентного олова 25 30
Описание
Цель изобретения повышение эффективности защиты черных и цветных металлов в водных средах с повышенным солесодержанием.
Изобретение иллюстрируется следующими примерами.
П р и м е р 1. Состав для защиты алюминия, его сплавов и черных металлов содержит компоненты при соотношении 50:25:25 г/л: производная фосфоновой кислоты 0,010; сульфат цинка 0,005; сульфат олова 0,005. Результаты испытаний указанного состава представлены в табл. 1.
П р и м е р 2. Состав для защиты алюминия и его сплавов и черных металлов содержит компоненты при соотношении 50:25:25 г/л: производная фосфоновой кислоты 0,10; сульфат цинка 0,05; сульфат олова 0,05.
Результаты испытаний представлены в табл. 1.
П р и м е р 3. Состав для защиты алюминия и его сплавов и черных металлов содержит компоненты при соотношении 40:30:30 г/л: производная фосфоновой кислоты 0,020; сульфат цинка 0,015; сульфат олова 0,015. Результаты испытаний представлены в табл. 1.
П р и м е р 4. Состав для защиты алюминия и его сплавов и черных металлов содержит компоненты при соотношении 60:20:20 г/л: производная фосфоновой кислоты 0,025; сульфат цинка 0,01; сульфат олова 0,01. Результаты испытаний представлены в табл. 1.

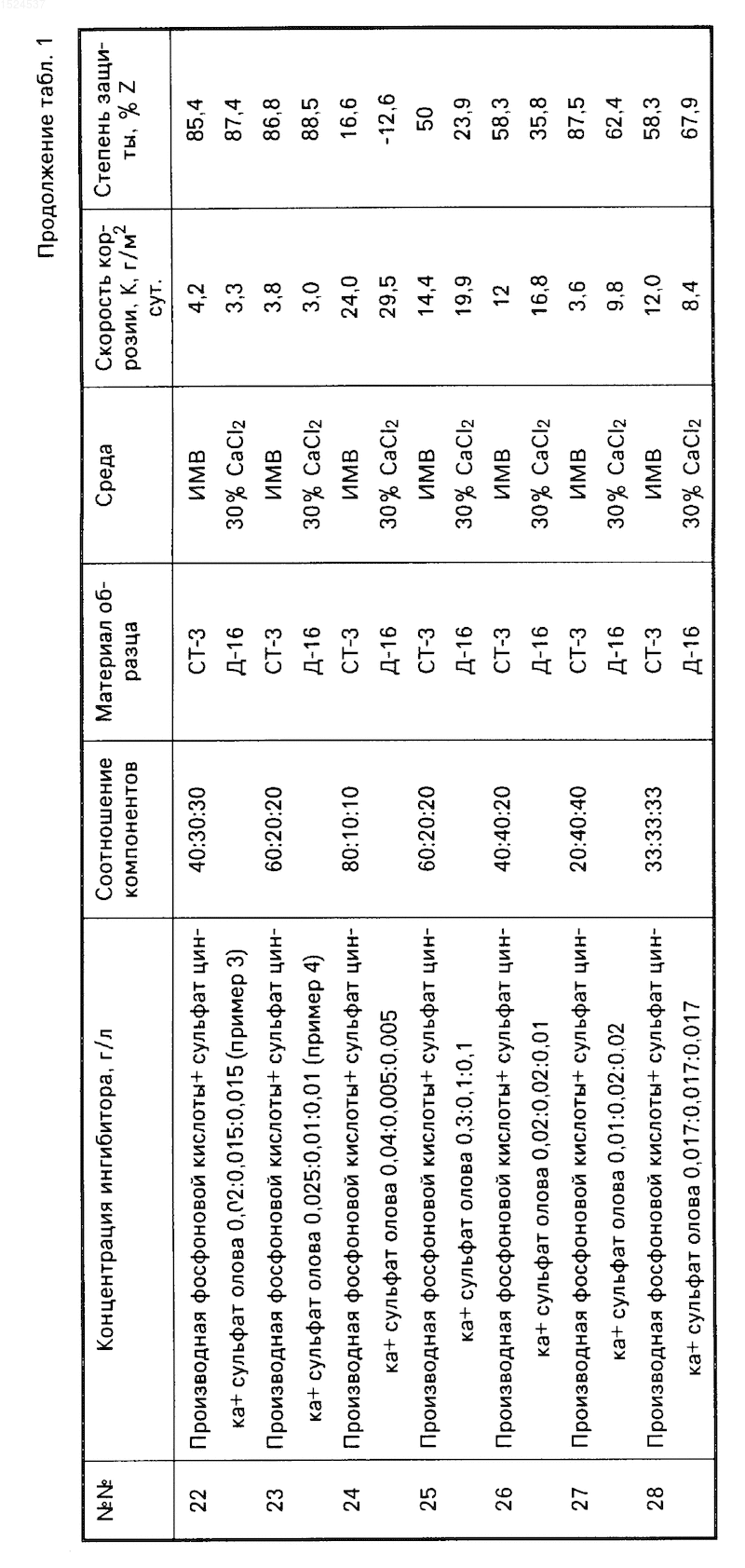

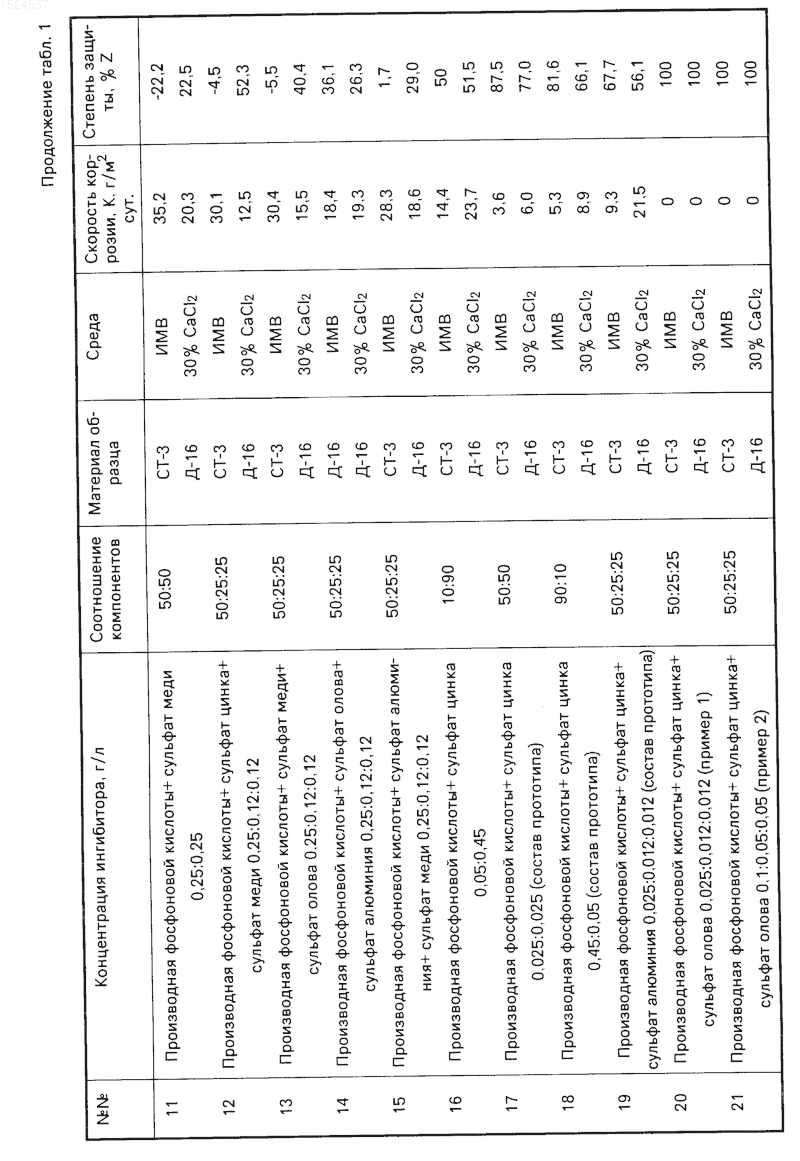

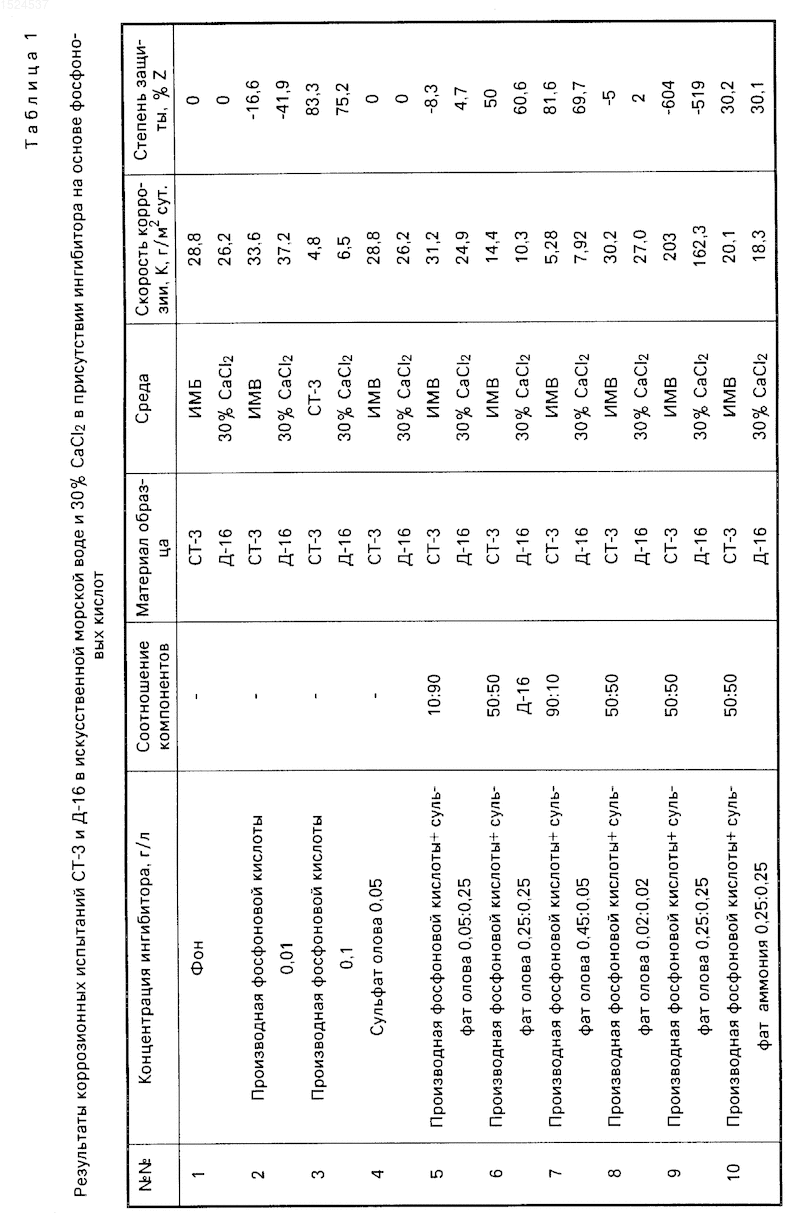

Результаты испытаний конкретных составов предлагаемого ингибитора представлены в табл. 1. Для сравнения в табл. 1 приведены результаты испытаний составов ингибиторов с соотношением компонентов, выходящими за пределы предлагаемых соотношений, а также известных составов с оксиэтилидендифосфоновой кислотой, являющиеся базовым объектом.

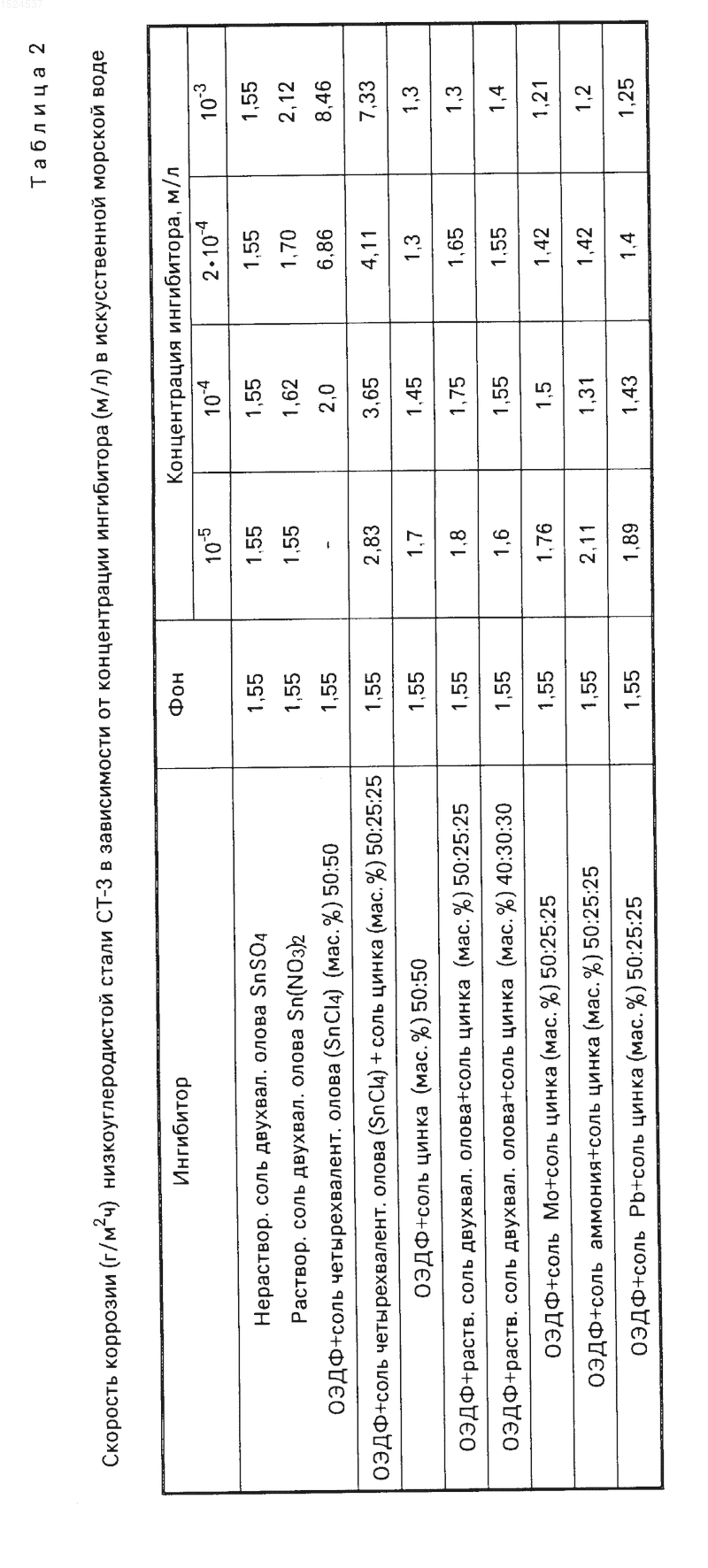

Существенность такого признака, как нерастворимая в воде соль двухвалентного олова заключается в следующем. Сама соль в отличие от растворимой защитных свойств по отношению к стали не проявляет, что понятно хотя бы ввиду невозможности ее введения в раствор. Растворимая же соль Sn(NO3)2 за счет внесения в раствор дополнительного количества агрессивных анионов способна стимулировать коррозию низкоуглеродистой стали (табл. 2).
Основное различие и существенность отличия нерастворимой соли Sn2+ от растворимой и от соли Sn4+, упомянутой в патенте Великобритании 1201334, заключается в образовании специфического комплекса, образуемого ОЭДФ с нерастворимой солью Sn2+ и солью цинка, проявляющего ингибиторные свойства. В то же время ОЭДФ образует с солью цинка и солью Sn4+ комплексы, которые стимулируют растворение железа (табл. 2).
Таким образом, введение в состав нерастворимой соли двухвалентного олова позволяет повысить эффективность защиты черных и цветных металлов в водных средах с повышенным солесодержанием.
Изобретение относится к технике противокоррозионной защиты черных и цветных металлов в нейтральных водных средах с повышенным солесодержанием и может быть использовано в различных отраслях промышленности для защиты теплообменной и охлаждающей аппаратуры. Цель изобретения - повышение эффективности защиты черных и цветных металлов в водных средах с повышенным солесодержанием. Ингибитор содержит, мас.%: производное фосфоновой кислоты 40 - 50, соль цинка 25 - 30, нерастворимую соль двухвалентного олова 25 - 30. Повышение эффективности защиты черных и цветных металлов в водных средах с повышенным солесодержанием достигается введением в состав нерастворимой соли двухвалентного олова. 2 табл.
Рисунки
Заявка
4338598/02, 02.11.1987
Институт физической химии АН СССР
Кузнецов Ю. И, Бардашева Т. И, Исаев В. А, Попков Ю. А
МПК / Метки
МПК: C23F 11/08
Метки: ингибитор, коррозии, металлов
Опубликовано: 27.10.1996
Код ссылки
<a href="https://patents.su/1-1524537-ingibitor-korrozii-metallov.html" target="_blank" rel="follow" title="База патентов СССР">Ингибитор коррозии металлов</a>
Ингибитор коррозии и отложений черных металлов в нейтральных водных средах
Номер патента: 1813797
Опубликовано: 07.05.1993
Авторы: Егорова, Кязимов, Мамедов, Султанова
МПК: C23F 11/00
Метки: водных, ингибитор, коррозии, металлов, нейтральных, отложений, средах, черных
...образца до и после испытаний, г;з - площадь образца, м;т - продолжительность испытаний образцов, ч,Пк - 1,12 Ск, мм/год.Группа коррозионной стойкости и балл стойкости определяются по десятибалльной шкале коррозионной стойкости металлов (ГОСТ 13819-68). Защитный эффект ингибирования рассчитывается по формулегде Ско - скорость коррозии металла в среде без ингибирования, г/м ч;Ск 1 - скорость коррозии металла в среде "0 с применением ингибитора, г/м ч.Параллельно определяли скорость карбонатных отложений по известному методу.Весовая скорость отложений рассчитывалась по формуле15Со= ., г/м ч;Мг- М 120линейная скорость отложений:по = 0,73 - , мм /месяц,Согде М 1 и М 2 - вес образца до и после экспозиции (с отложениями), г;Г - площадь...
Способ защиты от накипеобразования поверхностей труб, теплообменников и емкостей в водных средах
Номер патента: 1579907
Опубликовано: 23.07.1990
Авторы: Акользин, Ануфриев, Козлова, Романова, Титарева
Метки: водных, емкостей, защиты, накипеобразования, поверхностей, средах, теплообменников, труб
...с водой, обработанной только электрическим полем, Результаты экспериментов приведены в50 Электрическое поле+магнитное поле (700 Э)Электрическое поле+магнитное, поле (1500 Э)Электрическое поле+магнитное поле (2000 Э)Электрическое поле+магнитное поле(2200 Э)Магнитное поле (500 Э)Магнитное.пол . (700 Э)Магнитное поле (1500 Э)Магнитное поле (2000 Э)Магнитное поле (2200 Э)Без обработкиЭлектрическое поле(12 В, 2000 Гц) П р и м е р 2. Для определения влияния напряжения электрического. поля в условиях примера 1 проводят последовательную обработку воды указанного состава при скорости течения 20 м/с последовательно электрическим полем (2000 Гц) при напряжении на электродах 8; 9; 1 О 12; 13; 20 В, а затем магнитным полем с напряженностью 700...
Способ определения оксиэтилидендифосфоновой кислоты в смеси с динатриевой солью этилендиаминтетрауксусной кислоты в водной среде
Номер патента: 943561
Опубликовано: 15.07.1982
МПК: G01N 21/78
Метки: водной, динатриевой, кислоты, оксиэтилидендифосфоновой, смеси, солью, среде, этилендиаминтетрауксусной
...роданистого калия, разбавляют до 50 мл дистиллированнойводой, перемешивают. Через 5 мин измеряют оптическую плотность растворана фотоэлектроколориметре типа ФЭК-Мс зеленым светофильтром (максимумсветопропускания при 536 нМ) в кюве вте толщиной поглощающего слоя 5 смотносительно дистиллированной воды,Содержание оксиэтилидендифосфоновойкислоты в пробе находят по калибровочному графику, Для построения калибровочного графика в ряд мерныхколб на 50 мл вводят 0, 1, 2, 3,5 мл стандартного раствора оксиэтилифдендифосфоновой кислоты с концентрацией 10 мкг/млВ каждую колбу прибавляют 1 мл 0,2 М раствора соляной кислоты, разбавляют примерно до 40 мл дистиллированной водой, прибавляют 5 мл 1,610 фМ раствора сернокислого окисного железа, 1 мл 1,6...
Способ защиты от коррозии металлов, в особенности цинка и олова
Номер патента: 32881
Опубликовано: 31.10.1933
Автор: Котельников
МПК: C25D 11/34
Метки: защиты, коррозии, металлов, олова, особенности, цинка
...я ет редмет и/и металлов ова, путемОбработки ока, отлк е электронистого наСпосов особенэлектроли и и дейст чаю щийс лита притрия иликоррози а и ол анодной енного т в качеств б защиты от ности цинк тическои вием перем я тем, что меняют рас серйистого в ммони едактор А. левскни. нпрояпечатьсоюз, Тип. Печ, Труд". Зак. 846 - 50 О выдаче авторского свидетельств Предлагаемое изобретение касается способа защиты от коррозии металлов путем электролитической анодной обработки или действием переменного тока и состоит в том, .что в качестве электролита при такой обработке применяют раствор сернистого натрия или сернистого аммония.,";.Согласно изобретению, металлический цинк, олово или оцинкованные или луженые металлы подвергаются анодному...
Способ защиты от коррозии черных металлов
Номер патента: 37439
Опубликовано: 30.06.1934
Автор: Греков
МПК: C23F 15/00
Метки: защиты, коррозии, металлов, черных
...из 75% цинка и 25% алюминия, Через непро.должительное время поверхности изделиЯ подготовляются для термической обработки нанесением на ннх, во избежание окисления, слоя сплава, смеси, содержащей 15 огго жидкого стекла и 2% нафталина. После просушки изделия закладываются в нагревательную печь при температуре не выше 100" с постепенным повышением температуры до 460. При такой температуре изделия выдержи. ваются в течение трех часов, после чего прекращается нагрев печи и изделия совместно с печью охлаждаются.Изделия, покрытые вышеуказанным сплавом и подвергнутые термической обработке, получаются устойчивыми про. тив действия дымовых газов, окислитель- ного действия пламени и многих солей, Механические повреждения поверхностей не вызывают...
Предыдущий патент: Дихлоргидрат n-(1-адамантилметил)-n-(3-оксипропил) этилендиамина, обладающий антиаритмической активностью
Следующий патент: Способ получения молекулярного синглетного кислорода и генератор синглетного кислорода
Случайный патент: Опорное устройство для стрелы на автомобильном кране
