Способ испытания на изгиб труб, находящихся под внутреннм давлением
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. Способ испытания на изгиб труб, находящихся под внутренним давлением, заключающийся в том, что на испытуемой трубе создают концентратор напряжения, нагружают ее внутренним давлением и изгибающей нагрузкой и определяют параметры разрушения, отличающийся тем, что, с целью упрощения и расширения эксплуатационных возможностей путем обеспечения испытания тонкостенных труб, концентратор напряжений и внутреннее давление создают одновременно путем нагрева двух металлических стержней, вставленных в трубу без зазора относительно нее и с зазором друг относительно друга, а материал стержней выбирают с коэффициентом температурного расширения выше коэффициента температурного расширения материала трубы.
2. Способ по п.1, отличающийся тем, что на испытуемой трубе в зоне зазора между стержнями наносят надрез.
Описание
Целью изобретения является упрощение испытания и расширение эксплуатационных возможностей путем обеспечения испытаний тонкостенных труб.

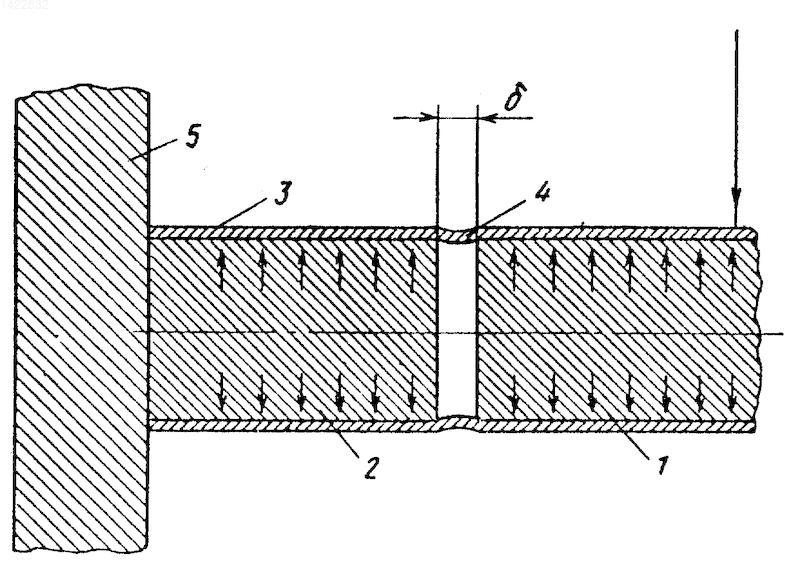

На чертеже представлена схема реализации способа.
Устройство содержит металлические стержни 1 и 2, на которые без зазора устанавливается испытуемая труба 3. Зазор 4 между стержнями 1 и 2 соответствует размеру
- ширине концентратора напряжений. Цанговый зажим 5 предназначен для установки в него испытуемой трубы 3. Металлические стержни 1 и 2 выполнены из материала с коэффициентом температурного расширения, большим, чем коэффициент температурного расширения испытуемой трубы 3.Способ испытания на изгиб труб, находящихся под внутренним давлением, осуществляют следующим образом. Внутрь испытуемой трубы 3 без зазора вставляют стержни 1 и 2 и нагревают их. Стержни 1 и 2, расширяясь, создают внутреннее давление. Испытуемую трубу 3 помещают в цанговый зажим 5 и приложением изгибающего усилия доводят до разрушения, определяя при этом параметры разрушения. При испытании тонкостенных труб в зоне зазора между стержнями 1 и 2 наносят кольцевой надрез.
Проводили сравнительные испытания на ударный изгиб особотонкостенных труб из стали типа IX13 (коэффициент температурного расширения
= 12,0
10-6 1/град при 200oC) в холоднодеформированном и термообработанном состоянии. В качестве материала внутренних стержней использовали сталь 30ХМ (коэффициент температурного расширения = 12,5 10-6 1/град при 200oC). Результатом испытаний явилась оценка работы разрушения при 200oC, которая оказалась равной 3,5 и 4,5 Дж/см2 для холоднодеформированного и термообработанного состояния соответственно.Наличие жестких стержней исключает отрицательное влияние надреза и потерю жесткости тонкостенной трубой. Упрощаются герметизация трубы и процесс создания давления в ней.
Изобретение относится к испытательной технике и может быть использовано для оценки работоспособности труб путем определения параметров их разрушения. Целью изобретения является упрощение и расширение эксплуатационных возможностей путем обеспечения испытаний тонкостенных труб. Внутрь испытуемой трубы 3 без зазора относительно нее вставляют стержни 1 и 2 и с зазором друг относительно друга. Размер зазора 4 равен ширине концентратора напряжений. Стержни 1 и 2 нагревают. Испытуемую трубу 3 помещают в цанговый зажим 5 и разрушают ее приложением изгибающего усилия. 1 з.п. ф-лы, 1 ил.
