Устройство для защиты турбины от электроэрозии
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. Устройство для защиты турбины от электроэрозии, содержащее щетки с щеткодержателями, установленными на корпусе подшипника турбины, связанные контактными поверхностями с ротором, отличающееся тем, что, с целью повышения надежности защиты, устройство снабжено амперметром, внешним источником напряжения и двухпозиционным переключателем с нормально разомкнутыми контактами, а щеткодержатели изолированы от корпуса, причем щетки через нормально замкнутые контакты и амперметр подключены к корпусу, а внешний источник подсоединен через нормально разомкнутые контакты к одной из щеток непосредственно и к другой через амперметр.
2. Устройство по п.1, отличающееся тем, что, с целью выявления нарушения изоляции подшипника, оно снабжено сигнальным реле, которое введено в цепь подключения щеток к корпусу.
Описание
Цель изобретения повышение надежности защиты и выявление нарушения изоляции подшипника.

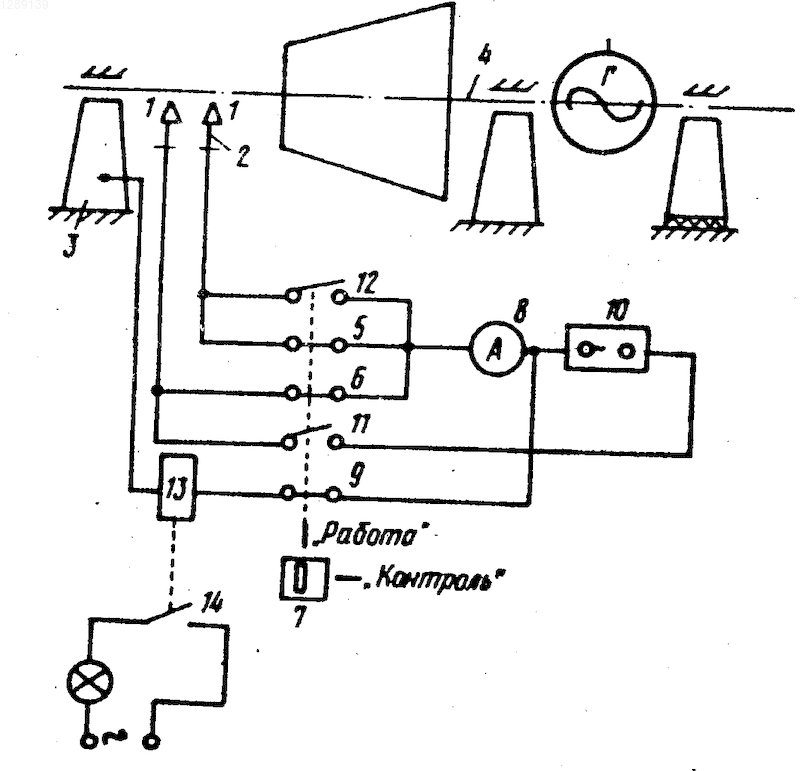

На чертеже приведена схема устройства.
Предлагаемое устройство содержит токосъемные щетки 1 со щеткодержателями 2, установленными на корпусе 3 подшипника турбины изолированно от корпуса. Щетки 1 связаны своими контактными поверхностями с ротором 4 турбины, соединены параллельно через нормально замкнутые контакты 5,6 двухпозиционного переключателя 7 и подключены к корпусу 3 через амперметр 8 и третий нормально замкнутый контакт 9 переключателя 7. Щетки 1 соединены также последовательно через ротор 4 с внешним изолированным источником 10 напряжения, причем с указанным источником 10, одна из щеток 1 соединены линией с нормально разомкнутым контактом 11 переключателя 7, а вторая щетка 1 линией, содержащей второй нормально разомкнутый контакт 12 и амперметр 8. При этом нормально разомкнутые контакты 11, 12 выполнены срабатывающими при переключении переключателя 7 из режима "работа" в режим "контроль".
Для автоматического выявления нарушения изоляции подшипника и заднего уплотнения генератора, приводимого во вращение турбиной, в цепь подключения щеток к корпусу включено сигнальное реле 13 с контактами 14, включенными, например, в цепь сигнализации.
Устройство работает следующим образом.
В положении переключателя 7 "работа" щетки 1 заземлены через контакты 5,6 переключателя 7, амперметр и сигнальное реле. Нормальный ток через щетки при работе турбины, как правило, составляет 30-300 мА.
В положении переключателя 7 "контроль" щетки 1 подключаются через контакты 11, 12 переключателя и амперметр 8 к источнику 10. По величине проходящего через щетки тока можно судить о состоянии контактов, и персонал, обслуживающий турбину, принимает в случае необходимости меры к восстановлению контакта (очистки контактных поверхностей щеток и ротора, замена щеток и т.п.)
Таким образом, при работе данного устройства обеспечена возможность периодического контроля работы токосъемных щеток, в результате чего повышается их надежность.
При нарушении изоляции на генераторе ток, проходящий через ротор турбины и через щетки, резко возрастает и вызывает срабатывание сигнального реле, тем самым повышая надежность эксплуатации турбоагрегата.
1. Устройство для защиты турбины от электроэрозии, содержащее щетки с щеткодержателями, установленными на корпусе подшипника турбины, связанные контактными поверхностями с ротором, отличающееся тем, что, с целью повышения надежности защиты, устройство снабжено амперметром, внешним источником напряжения и двухпозиционным переключателем с нормально разомкнутыми контактами, а щеткодержатели изолированы от корпуса, причем щетки через нормально замкнутые контакты и амперметр подключены к корпусу, а внешний источник подсоединен через нормально разомкнутые контакты к одной из щеток непосредственно и к другой через амперметр.
2. Устройство по п.1, отличающееся тем, что, с целью выявления нарушения изоляции подшипника, оно снабжено сигнальным реле, которое введено в цепь подключения щеток к корпусу.
Рисунки
Заявка
3717830/06, 30.03.1984
Производственное объединение турбостроения "Ленинградский металлический завод"
Гутман Б. Ю, Иванов А. И, Малев В. В, Пахомов В. А, Блох В. А
МПК / Метки
МПК: F01D 21/00
Метки: защиты, турбины, электроэрозии
Опубликовано: 27.01.1997
