Парогенератор атомной электростанции
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1221996
Авторы: Стекольников, Титов
Формула
ПАРОГЕНЕРАТОР АТОМНОЙ ЭЛЕКТРОСТАНЦИИ, содержащий корпус и установленные в нем коллекторы греющего теплоносителя, выполненные с разъемными соединениями, каждое из которых снабжено концентрично расположенными уплотнительными прокладками, отличающийся тем, что, с целью повышения эксплуатационной надежности путем снижения вероятности разгерметизации коллекторов, он дополнительно содержит измеритель давления, связанный импульсной линией с разъемным соединением каждого коллектора в зоне, расположенной между уплотнительными прокладками.
Описание
Целью изобретения является повышение эксплуатационной надежности парогенератора атомной электростанции путем снижения вероятности разгерметизации коллекторов греющего теплоносителя за счет контроля плотности их разъемного соединения, позволяющего своевременно предотвратить аварию.

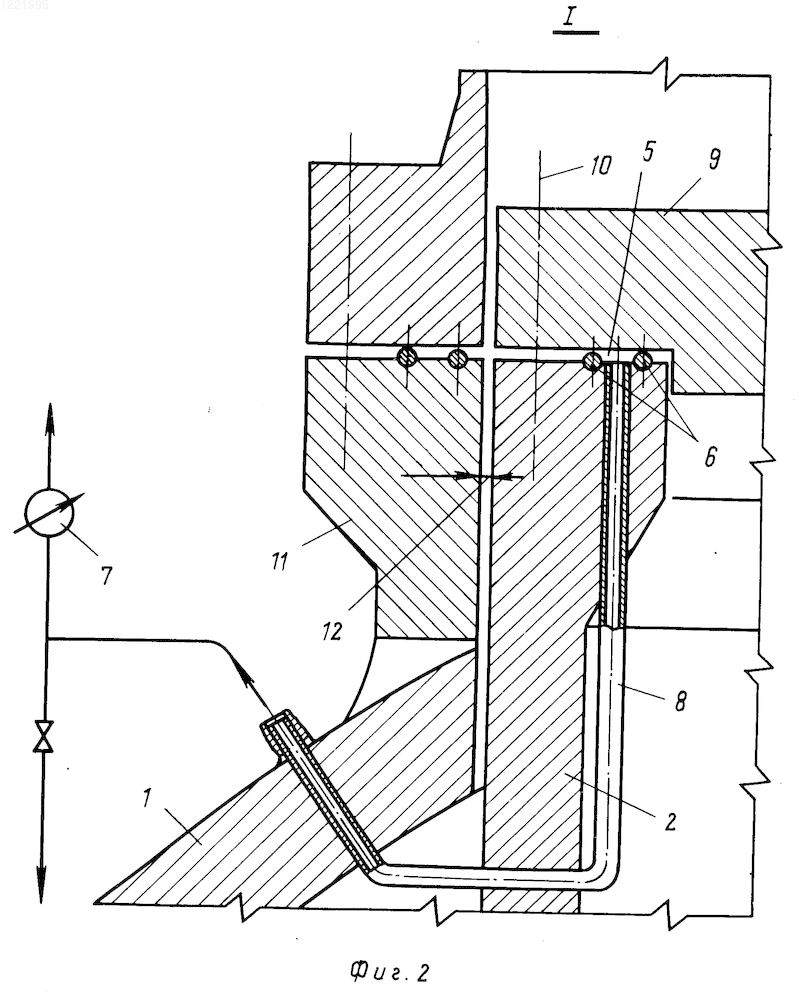

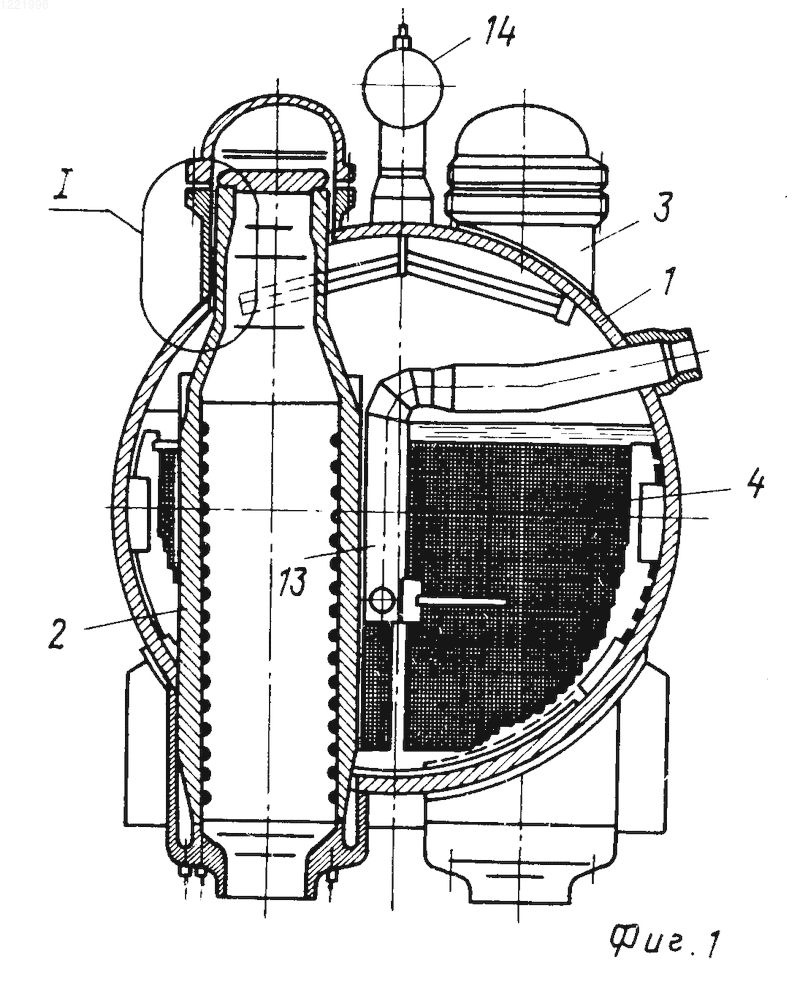

На фиг.1 изображен парогенератор, общий вид; на фиг.2 узел I на фиг.1.
Парогенератор атомной электростанции содержит корпус 1 и установленные в нем коллекторы 2 и 3 греющего теплоносителя, соединенные между собой пучком 4 теплообменных труб и выполненные с разъемными соединениями 5. Каждое разъемное соединение 5 снабжено концентрично установленными уплотнительными прокладками 6. Парогенератор снабжен измерителем 7 давления, связанным импульсной линией 8 с разъемным соединением 5 коллектора 2 и (или) 3 в зоне, расположенной между уплотнительными прокладками 6. Коллекторы 2 и 3 снабжены верхними крышками 9, которые к ним крепятся шпильками 10. Верхние части коллекторов расположены в патрубках 11 корпуса 1 с образованием зазора 12, величина которого из условия ограничения протечки греющего теплоносителя в полость корпуса 1 эквивалентна сечению трубы с диаметром 40-100 мм. Корпус 1 трубопроводом 13 подключен к источнику питательной воды (не показан) и патрубками 14 к потребителю пара (не показан).
Парогенератор работает следующим образом.
Греющий теплоноситель из циркуляционного контура поступает в коллектор 2, раздается по теплообменным трубам пучка 4, через стенки которых отдает тепло воде, кипящей в межтрубном пространстве, и попадает в коллектор 3, из которого отводится в контур циркуляции.
Кипящая вода в результате нагрева на трубах пучка 4 генерирует пар, который через патрубки 14 направляют потребителю.
В случае ослабления усилия затяга шпилек 10 или потери герметичности прокладок 6 в зоне, расположенной между прокладками 6, повышается давление, что фиксирует измеритель 7. По сигналу от измерителя 7 давления срабатывают блокировки, например, на аварийную остановку парогенератора для устранения причин негерметичности разъемного соединения 5.
В случае, когда блокировки от измерителя 7 давления по какой-либо причине не привели к своевременной остановке парогенератора из-за разгерметизации разъемного соединения 5, или авария с негерметичностью последнего развилась в аварию с повреждением шпилек 10 и отрывом крышки 9, величина истечения радиоактивного теплоносителя в полость корпуса 1 будет определяться не величиной раскрытия коллектора, а величиной сечения, определяемого зазором 12.
Величина зазора 12 выбирается таким образом, чтобы максимальный расход через него радиоактивного теплоносителя был бы гарантированно компенсирован системами подпитки, а развиваемое при этом процессе в корпусе 1 давление не приводило к выбросу радиоактивных загрязнений в атмосферу.
Уменьшению протечек через зазор может способствовать организация лабиринтного уплотнения в зазоре 12.
Таким образом, за счет контроля плотности разъемного соединения каждого коллектора, позволяющего своевременно предотвратить аварию, снижается вероятность его разгерметизации, что повышает эксплуатационную надежность парогенератора.
ПАРОГЕНЕРАТОР АТОМНОЙ ЭЛЕКТРОСТАНЦИИ, содержащий корпус и установленные в нем коллекторы греющего теплоносителя, выполненные с разъемными соединениями, каждое из которых снабжено концентрично расположенными уплотнительными прокладками, отличающийся тем, что, с целью повышения эксплуатационной надежности путем снижения вероятности разгерметизации коллекторов, он дополнительно содержит измеритель давления, связанный импульсной линией с разъемным соединением каждого коллектора в зоне, расположенной между уплотнительными прокладками.
Рисунки
Заявка
3798167/06, 07.10.1984
Стекольников В. В, Титов В. Ф
МПК / Метки
МПК: F22B 1/02, F22B 37/22
Метки: атомной, парогенератор, электростанции
Опубликовано: 10.02.1996
