Радиальное уплотнение теплозащитных экранов поворотных секций сопла подъемно-маршевого двигателя
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
РАДИАЛЬНОЕ УПЛОТНЕНИЕ ТЕПЛОЗАЩИТНЫХ ЭКРАНОВ ПОВОРОТНЫХ СЕКЦИЙ СОПЛА ПОДЪЕМНО-МАРШЕВОГО ДВИГАТЕЛЯ, содержащее закрепленные на одной секции корпус уплотнения с уплотнительным кольцом и листовые пружины и закрепленное на другой секции упорное кольцо, отличающееся тем, что, с целью уменьшения габаритных размеров уплотнения в радиальном направлении, уплотнительное кольцо выполнено из отдельных вставок, закрепленных шарнирно на корпусе уплотнения, а листовые пружины размещены на корпусе уплотнения в местах сопряжения торцов соседних вставок с перекрытием каждой из них.
Описание
Известно радиальное уплотнение теплозащитных экранов поворотных секций сопла подъемно-маршевого двигателя с перекрытием в осевом направлении секций экранов соседних патрубков.
Недостатки указанной конструкции заключаются в необходимости иметь большой радиальный зазор между секциями экранов соседних патрубков для обеспечения поворота секций сопла, что приводит к значительным потерям охлаждающего воздуха.
Наиболее близким техническим решением к изобретению является радиальное уплотнение теплозащитных экранов поворотных секций сопла подъемно-маршевого двигателя, содержащее закрепленные на одной секции корпус уплотнения с уплотнительным кольцом и листовые пружины и закрепленное на другой секции упорное кольцо.
Недостаток указанного радиального уплотнения поворотных секций сопла заключается в большом габаритном размере уплотнения в радиальном направлении при применении его для тонколистовых экранов соплом с большими диаметральными размерами, что вызвано необходимостью обеспечения большого рабочего хода уплотнительного кольца в радиальном направлении, обусловленного высокой деформативностью и овальностью сопряженных тонколистовых экранов.
Целью изобретения является уменьшение габаритных размеров уплотнения в радиальном направлении.
Цель достигается тем, что в радиальном уплотнении теплозащитных экранов поворотных секций сопла подъемно-маршевого двигателя, содержащем закрепленные на одной секции корпус уплотнения с уплотнительным кольцом и листовые пружины и закрепленное на другой секции упорное кольцо, уплотнительное кольцо выполнено из отдельных вставок, закрепленных шарнирно на корпусе уплотнения, а листовые пружины размещены на корпусе уплотнения в местах сопряженных торцов соседних вставок с перекрытием каждой из них.

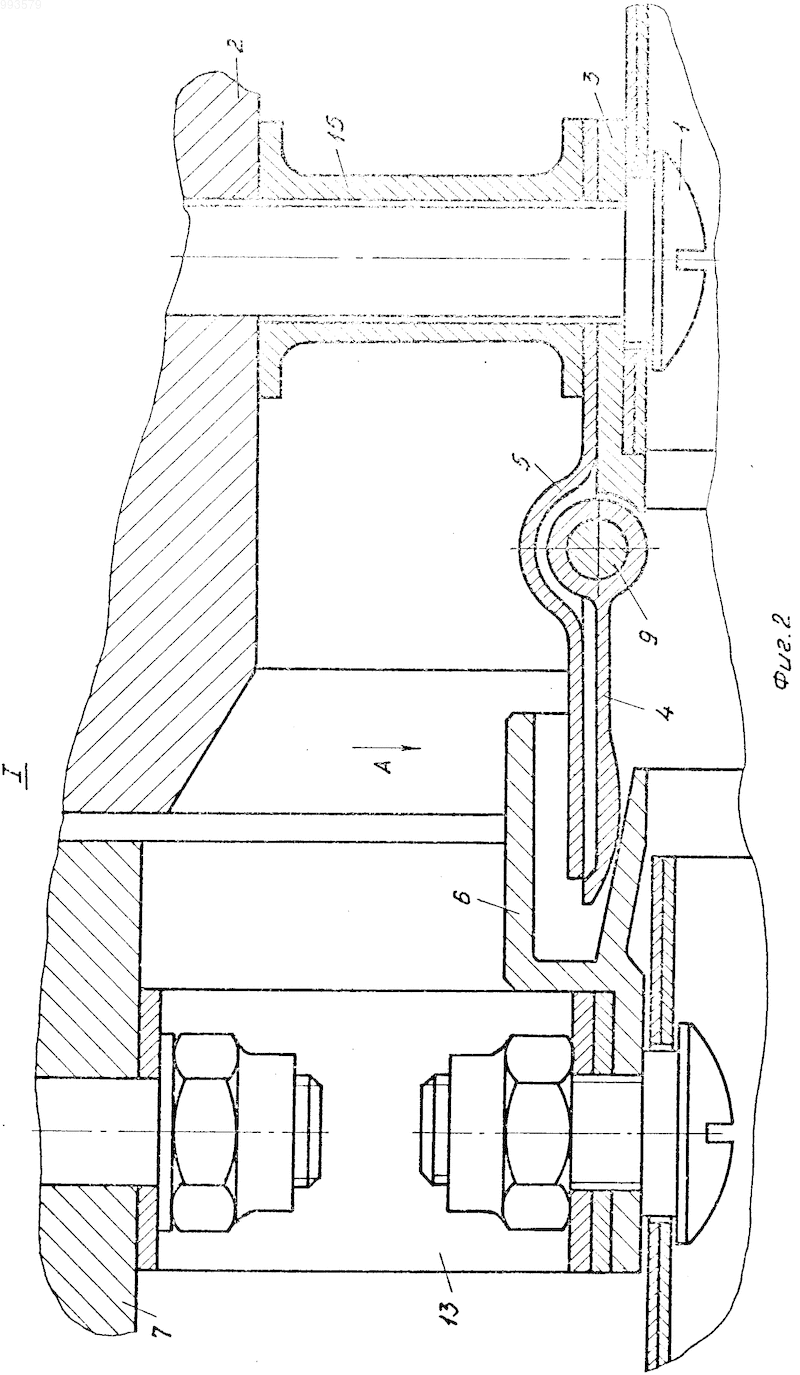

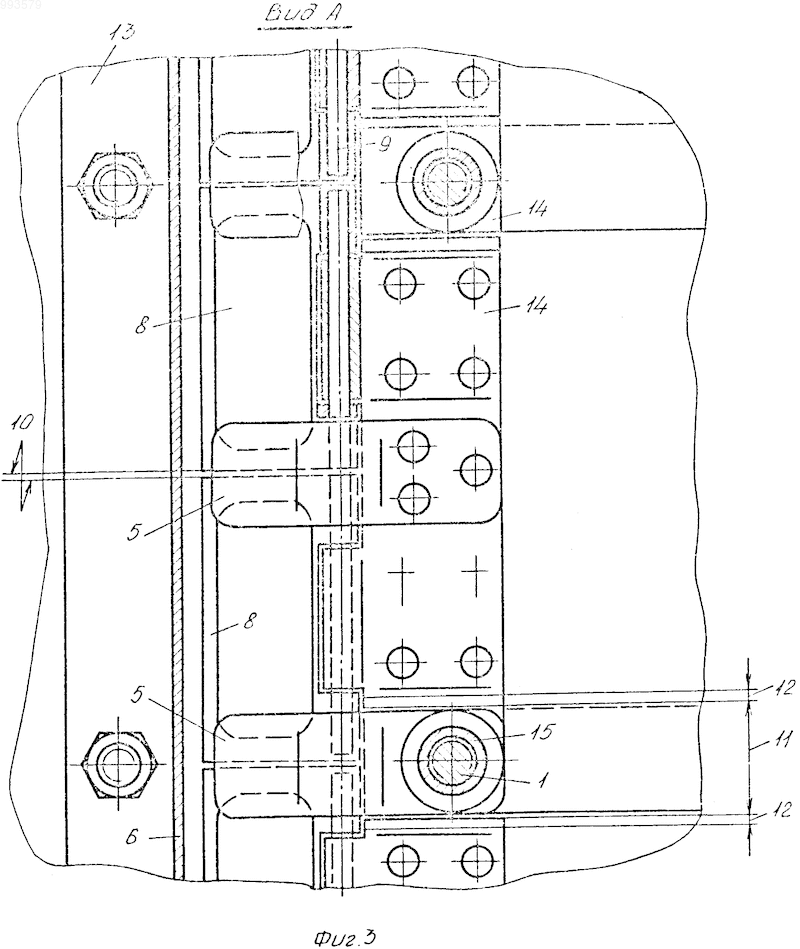

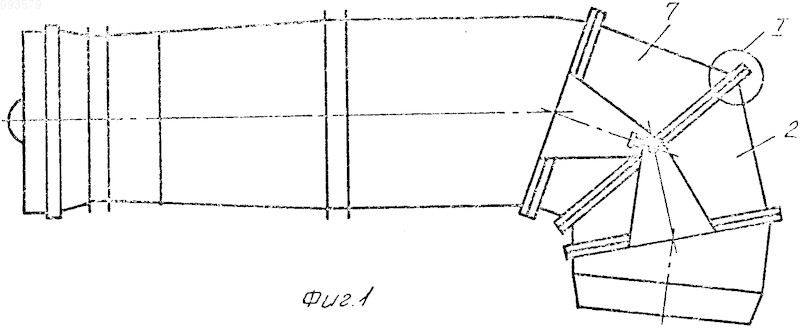

На фиг. 1 изображено сопло подъемно-маршевого двигателя во взлетном положении, продольный разрез; на фиг. 2 - узел I на фиг. 1; на фиг. 3 - вид А на фиг. 2.
Радиальное уплотнение теплозащитных экранов поворотных секций сопла содержит закрепленный болтами 1 на одной из поворотных секций 2 сопла корпус уплотнения 3 с уплотнительным кольцом 4, поджатым листовыми пружинами 5 к упорному кольцу 6, закрепленному на соседней поворотной секции 7. Уплотнительное кольцо 4 выполнено из отдельных вставок 8, закрепленных шарнирами 9 на корпусе уплотнения 3. Пружины 5 установлены на корпусе уплотнения 3 в местах сопряжения торцов 10 отдельных вставок 8 с перекрытием каждой из них. Часть пружин 5 вложена в пазы 11, образованные выступами 12 корпуса уплотнения 3.. Упорное кольцо 6 крепится к поворотной секции 7 посредством листовых опор 13. Корпус уплотнения 3 выполнен также из отдельных вставок 14 и крепится к поворотной секции 2 посредством втулок 15.
Радиальное уплотнение теплозащитных экранов поворотных секций сопла подъемно-маршевого двигателя работает следующим образом. Пружины 5 поджимают вставки 8 уплотнительного кольца 4 к упорному кольцу 6 на всех рабочих режимах. Вставки 8 имеют возможность поворачиваться на шарнирах 9 относительно корпуса уплотнения 3, что обеспечивает компенсацию технологических допусков на изготовление деталей сопла и возможность изготовления деталей уплотнения с размерами, уменьшенными в радиальном направлении.
Изобретение обеспечивает меньшее загромождение проточной части сопла, уменьшает гидравлические потери и вес.
