Рабочее колесо центробежного вентилятора

Номер патента: 963350

Авторы: Андрейченко, Василенко, Васильев, Куликов, Малов, Соломахова

Формула

1. РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО ВЕНТИЛЯТОРА, содержащее покрывной и несущий диски с расположенными между ними листовыми загнутыми назад лопатками, имеющими углы входа со стороны покрывного диска, превышающие одноименные углы со стороны несущего диска, причем входная часть каждой лопатки образована линейчатой поверхностью, отличающееся тем, что, с целью повышения КПД и расширения зоны работы, выходная часть каждой лопатки образована плоскостью, перпендикулярной к несущему диску и сопряженной с линейчатой поверхностью по прямой, наклоненной к плоскости несущего диска.
2. Колесо по п.1, отличающееся тем, что линейчатая поверхность представляет из себя коническую поверхность второго порядка с параллельными плоскости несущего диска сечениями в форме окружностей.

Описание

Изобретение относится к вентиляторостроению, а именно к рабочим колесам центробежных вентиляторов.
Известно рабочее колесо центробежного вентилятора, содержащее покрывной и несущий диски с расположенными между ними листовыми загнутыми назад лопатками с образующими, перпендикулярными к плоскости несущего диска.
При большой ширине рабочего колеса в результате поворота потока из осевого в радиальное направление возникает различие в обтекании входных кромок лопаток. Это приводит к развитию вторичных течений в межлопаточных каналах и к снижению КПД вентилятора.
Наиболее близким по технической сущности и достигаемому эффекту является рабочее колесо центробежного вентилятора, содержащее покрывной и несущий диски с расположенными между ними листовыми загнутыми назад лопатками, имеющими углы входа со стороны покрывного диска, превышающие одноименные углы со стороны несущего диска, причем входная часть каждой лопатки образована линейчатой поверхностью.
Малые по величине и непостоянные по ширине колеса углы выхода лопаток не позволяют получить высокие значения КПД такого колеса. Кроме того, криволинейная форма выходной части лопатки затрудняет применение укороченных и особенно удлиненных лопаток для расширения рабочей зоны вентилятора.
Цель изобретения - повышение КПД и расширение зоны работы вентилятора.
Это достигается тем, что выходная часть каждой лопатки образована плоскостью, перпендикулярной к несущему диску и сопряженной с линейной поверхностью по прямой, наклоненной к плоскости несущего диска. Линейчатая поверхность может быть конической поверхностью второго порядка с параллельными плоскости несущего диска сечениями в форме окружностей.

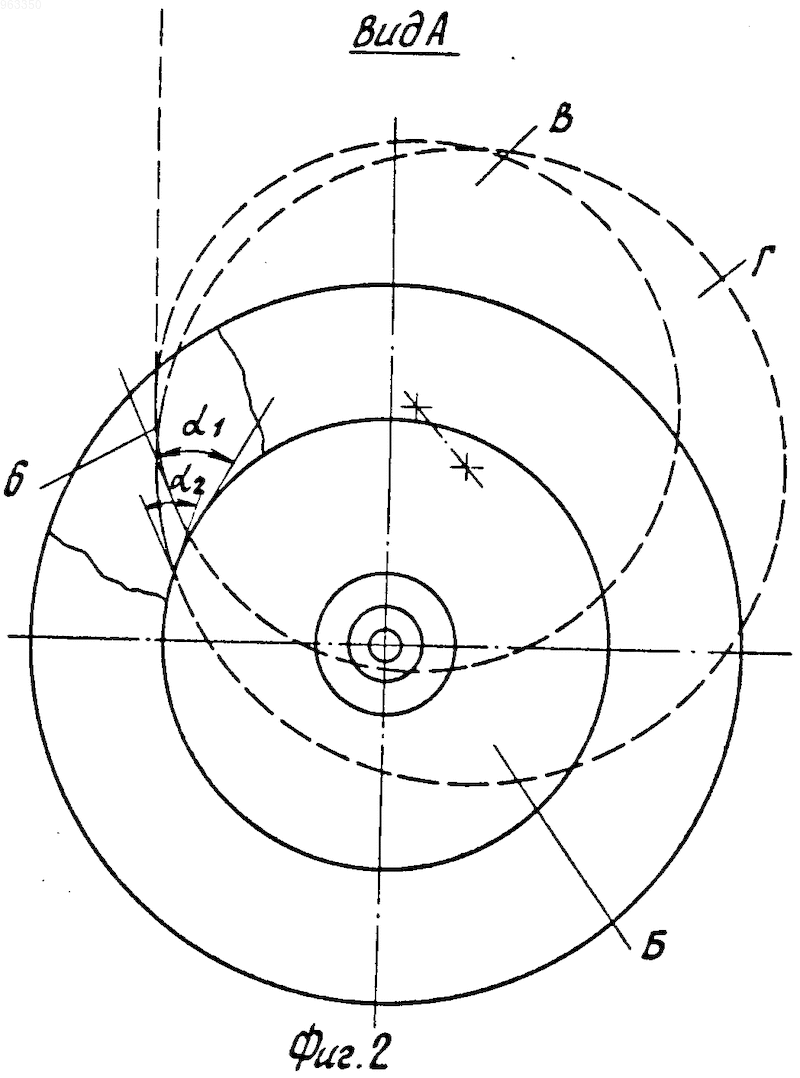

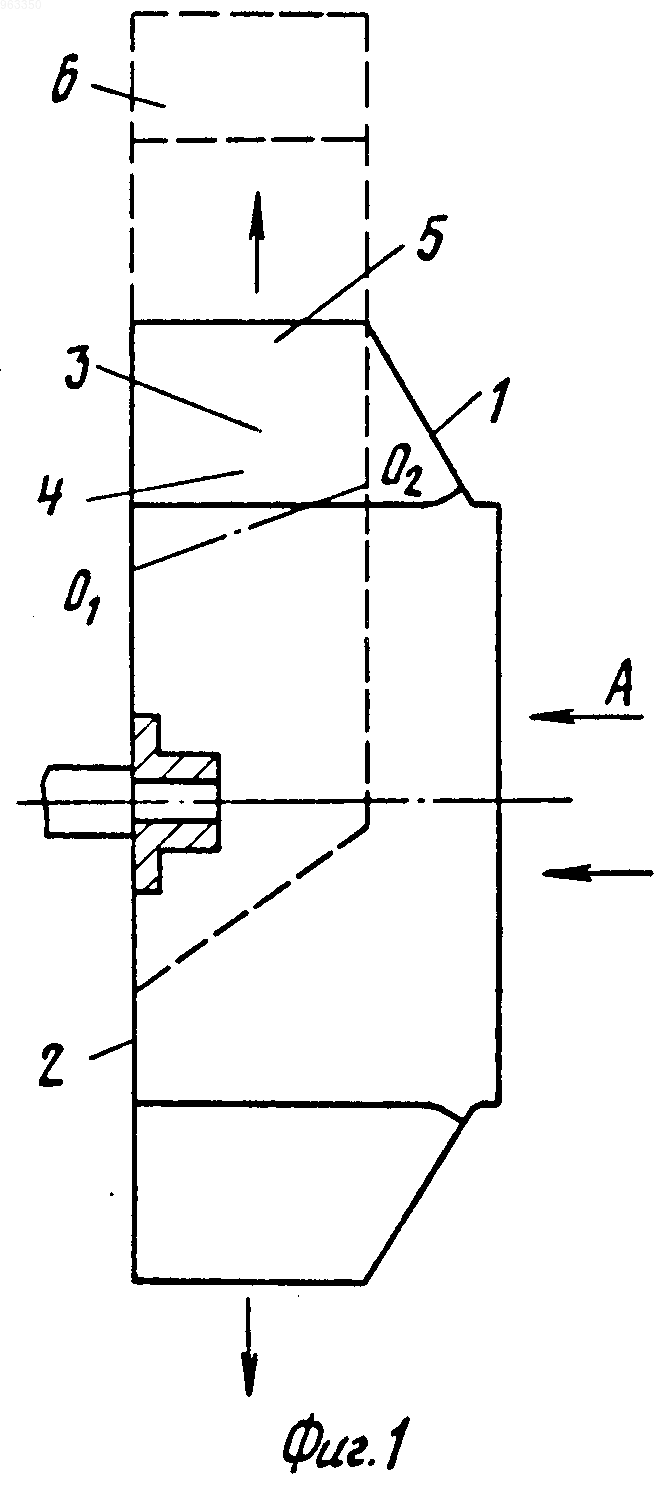

На фиг.1 схематически изображено колесо, продольный разрез; на фиг.2 - вид по стрелке А на фиг.1.
Рабочее колесо центробежного вентилятора содержит покрывной и несущий диски 1 и 2 с расположенными между ними листовыми загнутыми назад лопатками 3, имеющими углы

₁ входа со стороны покрывного диска 1, превышающие одноименные углы

₂ со стороны несущего диска 2, причем входная часть 4 каждой лопатки 3 образована линейчатой поверхностью Б. Выходная часть 5 каждой лопатки 3 образована плоскостью 6, перпендикулярной к несущему диску 2 и сопряженной с линейчатой поверхностью по прямой О₁О₂, наклоненной к плоскости несущего диска 2. Линейчатая поверхность Б представляет из себя коническую поверхность второго порядка с параллельными плоскости несущего диска 2 сечениями В и Г в форме окружностей.
Такое выполнение колеса позволяет увеличить выходной угол лопатки, сохраняя его постоянным по ширине колеса, что способствует повышению развиваемого вентилятором давления и расширению рабочего участка характеристики в сторону больших расходов. Выполнение входной части лопаток по сопряженной с плоскостью линейчатой поверхности позволяет обеспечить безударное обтекание их входных кромок, что способствует повышению КПД. Выполнение выходной части лопаток по плоскости позволяет применять удлиненные или укороченные лопатки, что способствует расширению рабочей зоны вентилятора, так как угол выхода лопаток при изменении диаметра колеса в пределах D=0,9-1,1D_ном меняется незначительно.

Рисунки

Заявка

3277941/06, 20.04.1981

Андрейченко А. Ф, Василенко Н. И, Васильев В. А, Куликов Г. С, Соломахова Т. С, Малов В. И

МПК / Метки

МПК: F04D 29/08

Метки: вентилятора, колесо, рабочее, центробежного

Опубликовано: 15.09.1994

Код ссылки

<a href="https://patents.su/0-963350-rabochee-koleso-centrobezhnogo-ventilyatora.html" target="_blank" rel="follow" title="База патентов СССР">Рабочее колесо центробежного вентилятора</a>
