Гранулятор для прессования преимущественно пастообразных материалов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ГРАНУЛЯТОР ДЛЯ ПРЕССОВАНИЯ ПРЕИМУЩЕСТВЕННО ПАСТООБРАЗНЫХ МАТЕРИАЛОВ, содержащий смонтированную на станине цилиндрическую матрицу с радиальными отверстиями и закрепленными на ней торцовыми крышками с радиальными пазами, пуансон с толкателями, а также загрузочный бункер, отличающийся тем, что, с целью повышения надежности и увеличения производительности, он снабжен кольцами с буртами, каретками с боковыми пазами и выступами и эксцентриковой втулкой, причем кольца смонтированы на эксцентриковой втулке с возможностью поворота относительно нее, а каретки смонтированы так, что в боковых пазах размещены бурты колец, а выступы - в радиальных пазах торцовых крышек.
Описание
Известен гранулятор, содержащий смонтированную на станине цилиндрическую матрицу с радиальными отверстиями и закрепленными на ней торцовыми крышками с радиальными пазами, пуансоны с толкателями, а также загрузочный бункер.
Недостатком известного устройства является низкая надежность и малая производительность.
Цель изобретения - повышение надежности и увеличение производительности.
Эта цель достигается тем, что гранулятор для прессования, преимущественно пастообразных материалов, содержащий смонтированную на станине цилиндрическую матрицу с радиальными отверстиями и закрепленными на ней торцовыми крышками с радиальными пазами, пуансоны с толкателями, а также загрузочный бункер, снабжен кольцами с буртами, каретками с боковыми пазами и выступами и эксцентриковой втулкой, причем кольца смонтированы на эксцентриковой втулке с возможностью поворота относительно нее, а каретки смонтированы так, что в боковых пазах размещены бурты колец, а выступы - в радиальных пазах торцовых крышек.

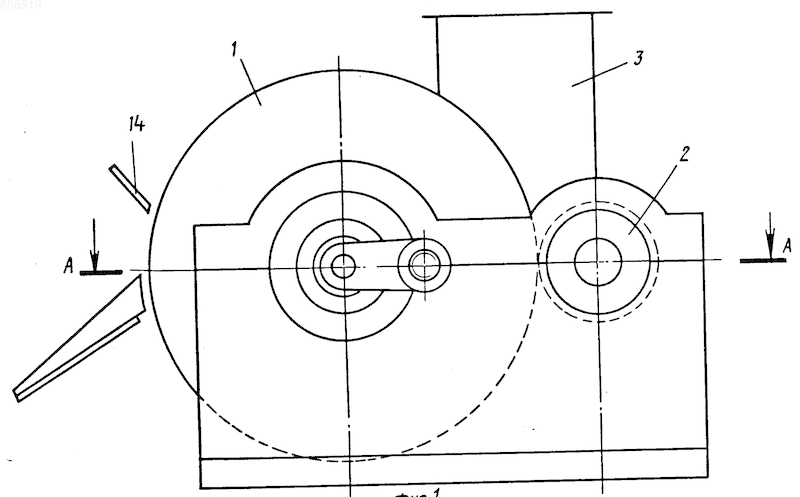

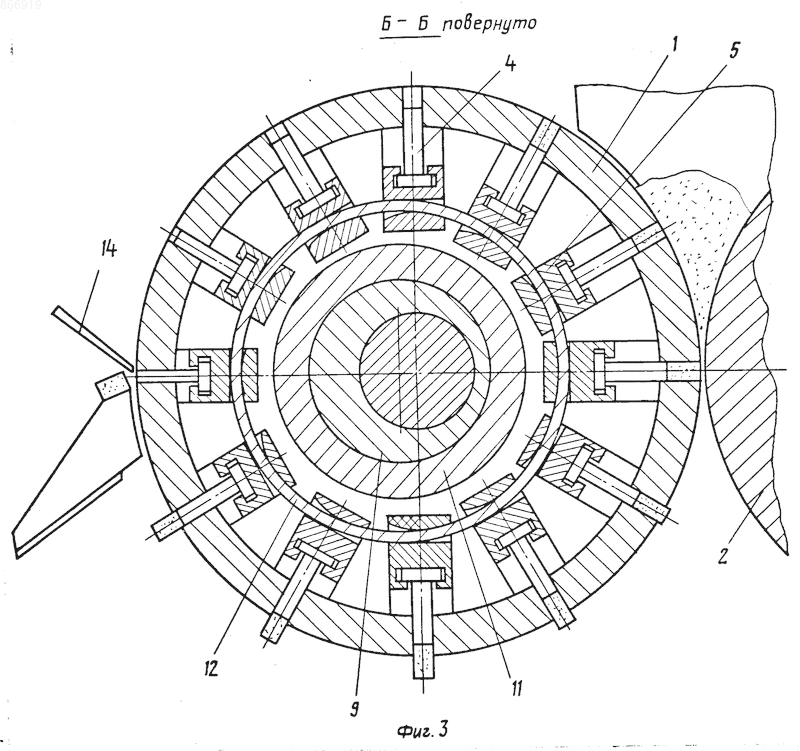

На фиг. 1 изображен гранулятор в общем виде; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б фиг. 2.
Гранулятор содержит цилиндрическую матрицу 1, запитывающий валок, 2, загрузочный бункер 3. В матрице выполнены радиальные отверстия, в которых установлены толкатели с хвостовиками 4. Внутри матрицы установлены каретки 5 с выступами 6, которые размещены в радиальных пазах торцовых крышек 7 и 8. Внутри матрицы установлена эксцентричная втулка 9, зафиксированная от вращения штырем 10. На втулке 9 укреплены через подшипники скольжения 11 кольца 12, 13 с буртами. В зоне выталкивания гранул установлен нож 14 для съема гранул с поверхности матрицы. В-В - ось матрицы, Г-Г - ось эксцентричной втулки.
Гранулятор работает следующим образом. Отверстия матрицы 1 заполняются исходным материалом из бункера 3 посредством вдавливания его валком 2. При вращении матрицы 1. вместе с жестко закрепленными на ней крышками 7, 8, вовлекаются во вращательное движение каретки 5 с толкателями 4. В положении максимального удаления толкателей от оси матрицы происходит выталкивание гранул из отверстий матрицы.
Изобретение позволяет сократить простои на ремонт и повысить производительность.
Рисунки
Заявка
2805836/27, 25.07.1979
Дзержинский филиал Научно-исследовательского и конструкторского института химического машиностроения
Мурахвер В. И, Амигуд В. Б
МПК / Метки
МПК: B30B 11/12
Метки: гранулятор, пастообразных, преимущественно, прессования
Опубликовано: 20.02.1995
Код ссылки
<a href="https://patents.su/0-866919-granulyator-dlya-pressovaniya-preimushhestvenno-pastoobraznykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Гранулятор для прессования преимущественно пастообразных материалов</a>
