Вертикальный центробежный насос

Номер патента: 805700

Авторы: Добротворский, Николаев, Сухоросов

Формула

ВЕРТИКАЛЬНЫЙ ЦЕНТРОБЕЖНЫЙ НАСОС, содержащий корпус с нагнетательной камерой и съемную часть, включающую установленную в корпусе гильзу, размещенный в ней приводной вал с консольно установленным на нем рабочим колесом, расположенным в нижней части гильзы, и всасывающий патрубок, уплотненный в отверстии корпуса и соединенный с гильзой, отличающийся тем, что, с целью повышения самовсасывания насоса и обеспечения слива жидкости при демонтаже съемной части, в гильзе коаксиально валу установлена цилиндрическая перегородка, снабженная отверстиями и образующая с гильзой приемную камеру, сообщенную с входом рабочего колеса, а в валу выполнены радиальные и осевой каналы, и всасывающий патрубок размещен в последнем и сообщен с приемной камерой через радиальные каналы вала и отверстия перегородки.

Описание

Изобретение относится к области гидромашиностроения, а именно к центробежным насосам, предназначенным для перекачивания радиоактивных и агрессивных жидкостей.
Известен вертикальный центробежный насос, содержащий корпус с нагнетательной камерой и съемную часть, включающую приводной вал с консольно установленным на нем рабочим колесом, и всасывающий патрубок, уплотненный в отверстии корпуса.
Недостатком известной конструкции является невозможность обеспечить самовсасывание насоса.
Известен также вертикальный центробежный насос, содержащий корпус с нагнетательной камерой и съемную часть, включающую установленную в корпусе гильзу, размещенный в ней приводной вал с консольно установленным на нем рабочим колесом, расположенным в нижней части гильзы, и всасывающий патрубок, уплотненный в отверстии корпуса и соединенный с гильзой.
Недостатком известного насоса является недостаточная всасывающая способность. Кроме того, для слива жидкости при демонтаже необходимы специальные емкости и дистанционно управляемая аппаратура.
Целью изобретения является повышение самовсасывания насоса и обеспечения слива жидкости при демонтаже съемной части.
Цель достигается тем, что в гильзе коаксиально валу установлена цилиндрическая перегородка, снабженная отверстиями и образующая с гильзой приемную камеру, сообщенную с входом рабочего колеса, а в валу выполнены радиальные и осевой каналы, и всасывающий патрубок размещен в последнем и сообщен с приемной камерой через радиальные каналы вала и отверстия перегородки.

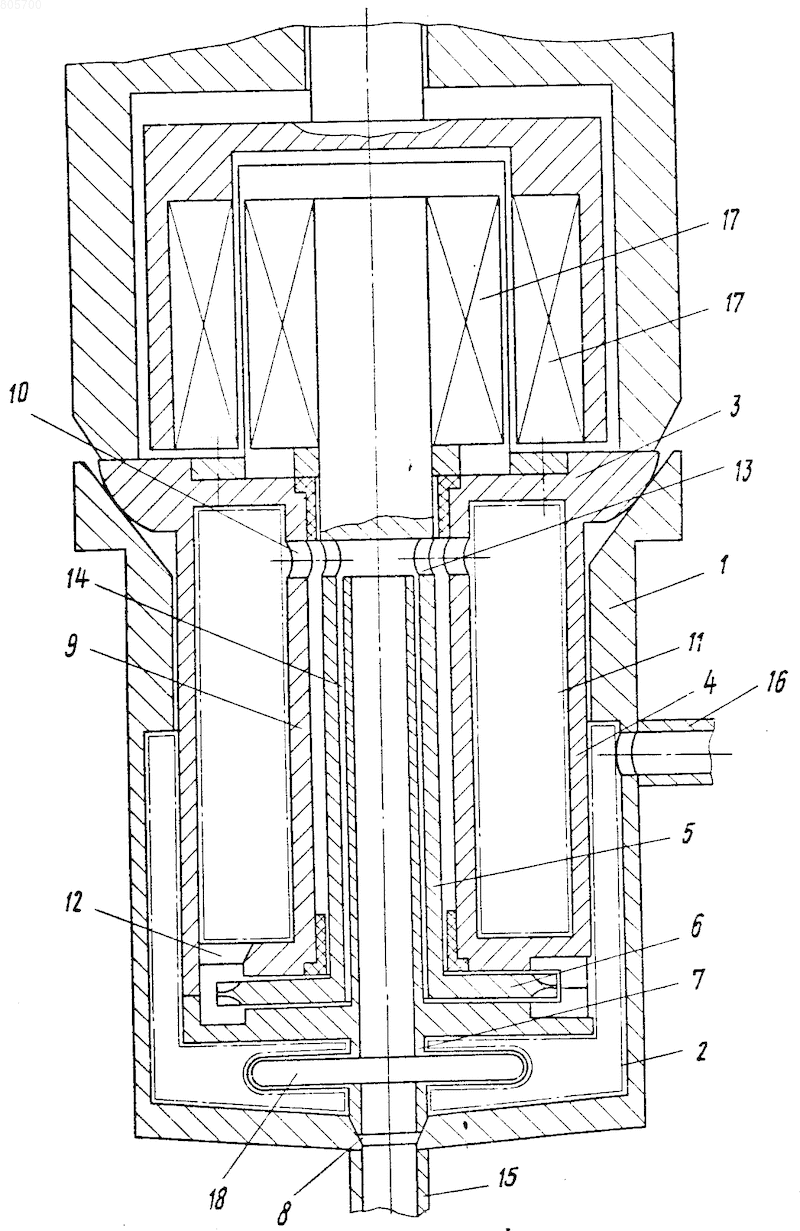

На чертеже представлен продольный разрез насоса.
Вертикальный центробежный насос содержит корпус 1 с нагнетательной камерой 2 и съемную часть 3, включающую установленную в корпусе 1 гильзу 4, размещенный в ней приводной вал 5 с консольно установленным на нем рабочим колесом 6, расположенным в нижней части гильзы 4, и всасывающий патрубок 7, уплотненный в отверстии 8 корпуса 1 и соединенный с гильзой 4. В гильзе 4 коаксиально валу 5 установлена цилиндрическая перегородка 9, снабженная отверстиями 10 и образующая с гильзой 4 приемную камеру 11, сообщенную с входом 12 рабочего колеса 6, а в валу 5 выполнены радиальные 13 и осевой 14 каналы, и всасывающий патрубок 7 размещен в осевом канале 14 и сообщен с приемной камерой 11 через радиальные каналы 13 вала 5 и отверстия 10 перегородки 9.
К корпусу 1 присоединены подводящий 15 и нагнетательный 16 трубопроводы. Вал 5 приводится во вращение через магнитную муфту 17. На всасывающем патрубке 7 установлен компенсирующий элемент 18, обеспечивающий герметичность уплотнения всасывающего патрубка 7 в отверстии 8 корпуса 1.
Работает насос следующим образом. Перед первым пуском для обеспечения самовсасывания в корпус 1 насоса заливается необходимое количество нейтральной жидкости, например воды. После пуска с помощью вращающегося рабочего колеса 6 из подводящего трубопровода 15, всасывающего патрубка 7 и нагнетательной камеры 2 и приемной камеры 11 удаляется воздух и насос начинает перекачивать жидкость. При последующих пусках самовсасывание насоса обеспечивается за счет несливаемого объема жидкости, остающегося в нагнетательной 2 и приемной 11 камерах.
При демонтаже и ремонтах приводная часть насоса вместе с защитной пробкой (на чертеже не показаны) снимаются и ремонтируются в чистом ремонтном помещении.
Съемная часть 3 насоса в случае необходимости ее демонтажа и ремонта вынимается из корпуса 1 насоса в контейнер (на чертеже не показан), устанавливаемый вместо приводной части, оснащенный захватом и подъемником и предназначенный для транспортировки загрязненного оборудования и отмывку и ремонт.
При подъеме съемной части 3 содеpжащаяся в нагнетательной камере 2 и приемной камере 11 жидкость выливается через трубопровод 15 в питающий бак (на чертеже не показан), т.е. происходит самоопорожнение насоса.
Такая конструкция насоса позволяет производить раздельный ремонт приводной части и съемной части, а последняя выполнена компактной и приспособленной для демонтажа в защитный контейнер, что исключает контакт обслуживающего персонала с радиоактивными веществами и улучшает условия труда.

Рисунки

Заявка

2831703/06, 18.10.1979

Николаев Е. А, Добротворский В. В, Сухоросов Л. Н

МПК / Метки

МПК: F04D 7/06

Метки: вертикальный, насос, центробежный

Опубликовано: 20.01.1995
