СПОСОБ ОБРАБОТКИ ГАЗООБРАЗНЫХ СРЕД И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ.
1. Способ обработки газообразных сред с помощью электрического разряда, включающий создание в разрядном промежутке принудительного движения основного потока обрабатываемой среды и дополнительного потока, отличающийся тем, что, с целью повышения качества обработки газовой среды при одновременном снижении энергозатрат, дополнительный поток в зоне разряда отделяют и выводят раздельно от основного потока.
2. Способ по п. 1, отличающийся тем, что дополнительный поток вновь направляют в зону разряда для совместной обработки с основным потоком.
3. Способ по п.1, отличающийся тем, что дополнительный поток повторно обрабатывают без основного потока.
4. Устройство для осуществления способа обработки газообразных сред по пп. 1-3, отличающееся тем, что камеры с входным и выходным отверстиями для обрабатываемой среды основного потока, размещенный по оси камеры игольчатый электрод, снабженный соплом-насадкой с источником сжатого газа, и перфорированный электрод, установленный поперек камеры, отличающееся тем, что камера снабжена газоотводом с входным отверстием, обращенным в сторону игольчатого электрода, и выходным отверстием, расположенным вне разрядной камеры.
5. Устройство по п.4, отличающееся тем, что выходное отверстие газоотвода расположено в разрядной камере со стороны игольчатого электрода.
6. Устройство по п.4, отличающееся тем, что оно снабжено заглушкой, установленной на входном отверстии для обрабатываемой среды основного потока.
Описание
Известно устройство для обработки газообразной среды в электрическом разряде, в котором часть обрабатываемой газовой среды в виде дополнительного газового потока направляют в зону разряда, характеризующуюся неоднородностью электрического поля, с большей скоростью, чем основной поток.
Это устройство снабжено разрядной камерой с входным и выходным отверстиями для обрабатываемой среды основного потока, размещенным по оси камеры игольчатым электродом, снабженным соплом-насадкой с источником сжатого газа и перфорированным электродом, установленным поперек камеры.
Недостатком указанного устройства является низкая степень концентрации конечного продукта.
Целью изобретения является повышение качества обработки газовой среды при одновременном снижении энергозатрат.
Это достигается тем, что дополнительный поток в зоне разряда отделяют и выводят раздельно от основного потока. Дополнительный поток вновь направляют в зону разряда для совместной обработки с основным потоком, который имеет состав и/или температуру, отличающиеся от состава и/или температуры дополнительного потока. Предусмотрен вариант, при котором дополнительный поток повторно обрабатывают без основного потока.
Для осуществления этого способа разрядная камера устройства снабжена газоотводом с входным отверстием, обращенным в сторону игольчатого электрода и выходным отверстием. Выходное отверстие газоотвода располагают либо вне разрядной камеры, либо в самой камере со стороны игольчатого электрода. Причем, входное отверстие для обрабатываемой среды основного потока может быть заглушено.

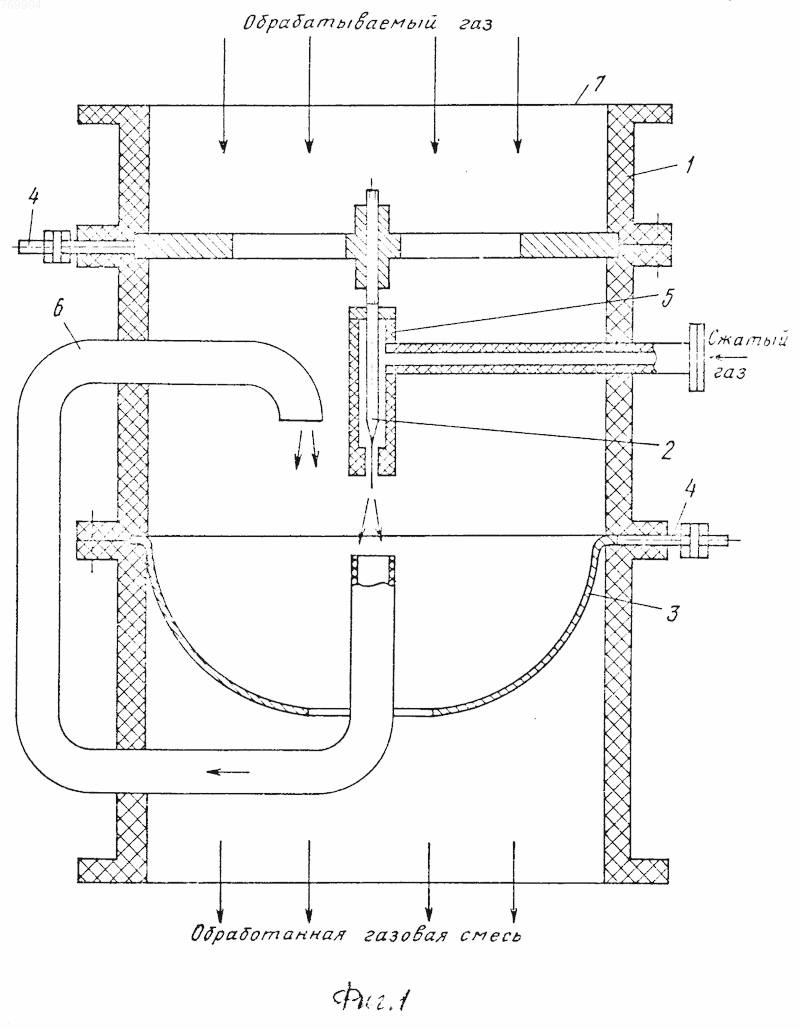

На фиг.1 изображен первый вариант устройства.
Устройство содержит корпус 1, игольчатый электрод 2, перфорированный электрод 3, устройства токоподвода 4, сопло-насадку 5, подсоединенное к источнику сжатого газа, газоотвод 6, выходное отверстие которого расположено со стороны игольчатого электрода, и входное отверстие для основного потока 7.
Устройство работает следующим образом.
Основной поток обрабатываемого газа непрерывно поступает через входное отверстие в пространство между электродами 2 и 3, а через устройства 4 на электроды 2 и 3 подают высокое напряжение, необходимое для возбуждения разряда. Одновременно через сопло-насадку 5 подают в зону разряда дополнительный поток газа, который затем отделяют с помощью газоотвода. Основной поток обрабатываемого газа, характеризующийся более высокой концентрацией конечного продукта по сравнению с дополнительным потоком, удаляют из разрядной камеры через выходное отверстие.

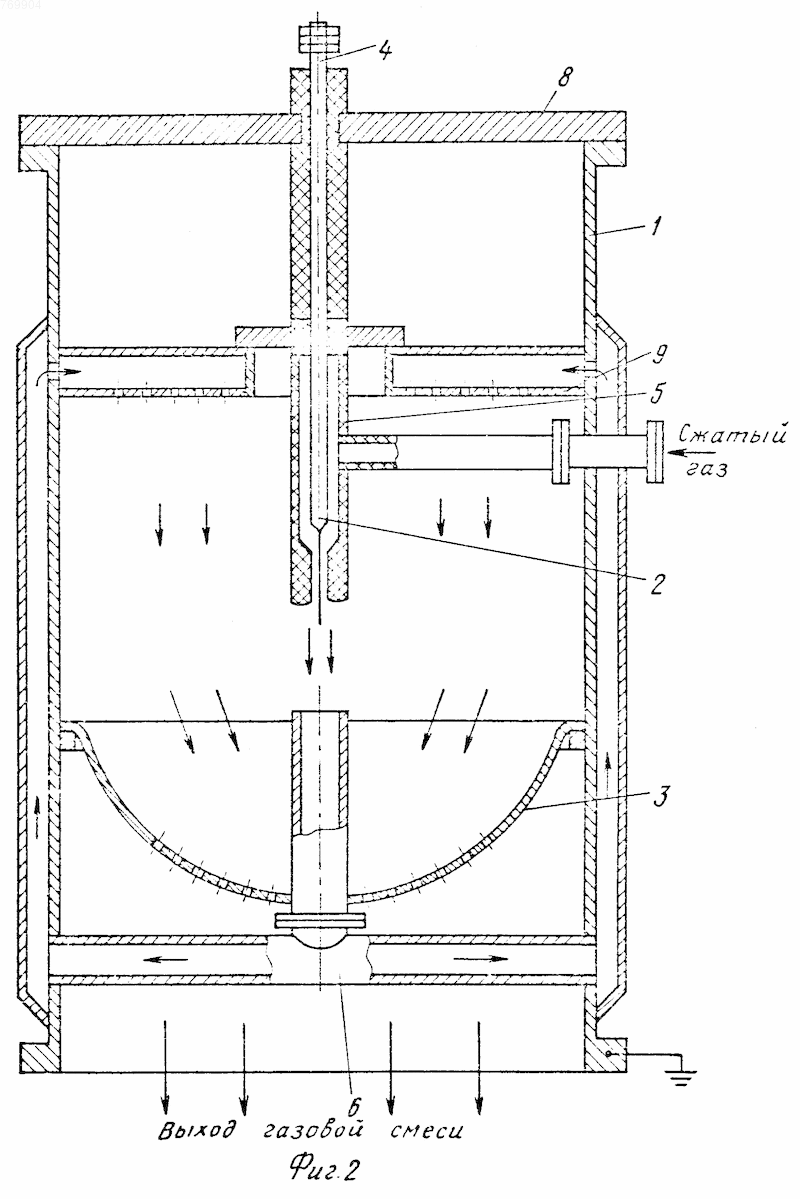

На фиг.2 изображен второй вариант устройства.
Во втором варианте устройства входное отверстие 7 перекрыто заглушкой 8, а часть газоотвода 6 выполнена в виде рубашки, соединенной с распределительным устройством 9, расположенным поперек разрядной камеры со стороны игольчатого электрода.
Работа этого устройства аналогична работе устройства, изображенного на фиг.1, с тем отличием, что основной поток здесь образуется целиком из дополнительного потока. Это позволяет получить наибольшую концентрацию с помощью предлагаемого способа.
Рисунки
Заявка
2658206/26, 10.08.1978
Дзержинский филиал Научно-исследовательского и конструкторского института химического машиностроения
Шестаков В. М, Васильев Н. А, Перевозов В. В
МПК / Метки
МПК: B03C 9/00, C01B 13/11
Метки: газообразных, сред
Опубликовано: 10.03.1995
