Механизм синхронизации створок сопла воздушно-реактивного двигателя
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 758810
Авторы: Кокшаров, Сандрацкий, Соловьев
Формула
1. МЕХАНИЗМ СИНХРОНИЗАЦИИ СТВОРОК СОПЛА ВОЗДУШНО-РЕАКТИВНОГО ДВИГАТЕЛЯ, содержащий установленные шарнирно на корпусе силовые рычаги, сочлененные друг с другом в поперечной плоскости сопла кинематическими парами ползун-направляющая, образующими замкнутую синхронизирующую цепь, и шарнирно установленные на рычагах флюгерные сверхзвуковые внешние и внутренние створки, отличающийся тем, что, с целью повышения надежности синхронизации и уменьшения утечек газа между створками, в цепь синхронизации включены шарнирно установленные на каждом силовом рычаге по два звена - качалки с осями поворота, расположенными в поперечном плоскости сопла, на одной качалке жестко закреплен ползун, выполненный в виде пальца, а в другой установлена сферическая опора с направляющим отверстием, в которое вставлен палец соседней качалки.
2. Механизм синхронизации створок по п.1, отличающийся тем, что качалки имеют ограничители поворота в поперечной плоскости сопла, выполненные в виде выступа на качалке, установленной с зазором в паз силового рычага.
Описание
Известен механизм синхронизации створок сопла, выполненный в виде рычагов, соединенных между собой и с двумя соседними створками.
Недостатком такой конструкции механизма является то, что она не обеспечивает достаточной жесткости синхронизации перемещения створок.
Известен также механизм синхронизации створок сопла воздушно-реактивного двигателя, содержащий установленные шарнирно на корпусе силовые рычаги, сочлененные друг с другом в поперечной плоскости сопла кинематическими парами ползун-направляющая, образующими замкнутую синхронизирующую цепь, и шарнирно установленные на рычагах флюгерные сверхзвуковые внешние и внутренние створки.
Недостатком такого устройства является относительно низкая надежность синхронизации и большие утечки газа.
Целью изобретения является повышение надежности синхронизации и уменьшение утечек газа между створками.
Указанная цель достигается тем, что в цепь синхронизации включены шарнирно установленные на каждом силовом рычаге по два звена - качалки с осями поворота, расположенными в поперечной плоскости сопла, на одной качалке жестко закреплен ползун, выполненный в виде пальца, а в другой качалке установлена сферическая опора с направляющим отверстием, в которое вставлен палец соседней качалки.
Кроме того, качалки имеют ограничители поворота в поперечной плоскости сопла, выполненные в виде выступа на качалке, установленного с зазором в паз силового рычага.

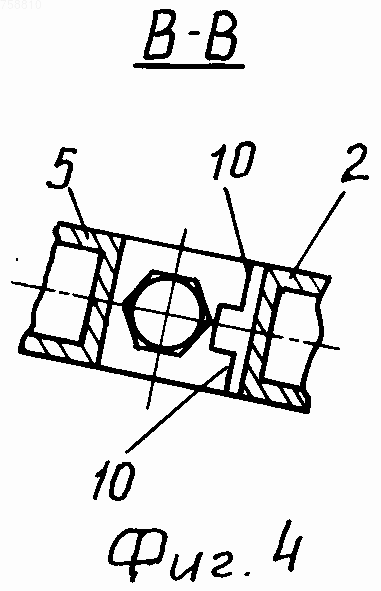

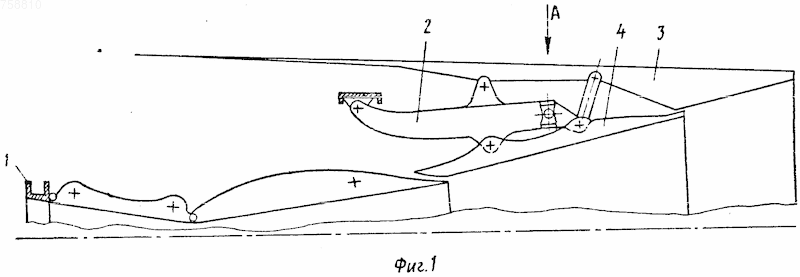

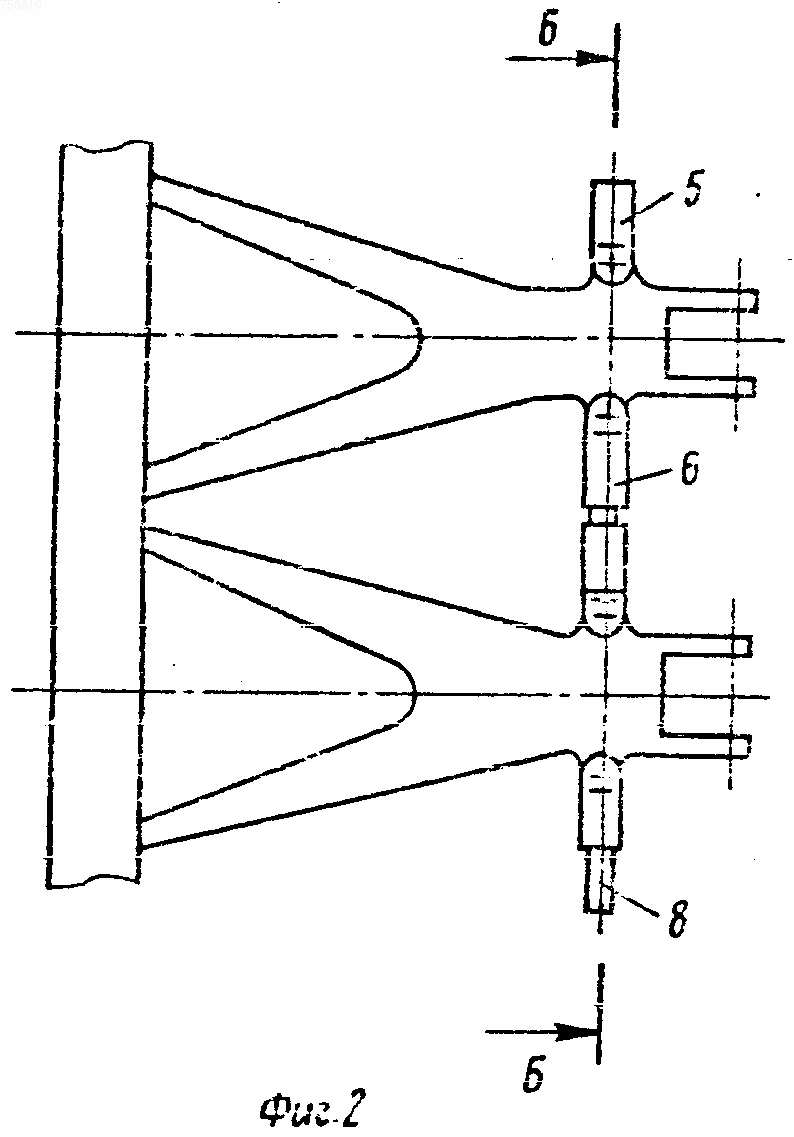

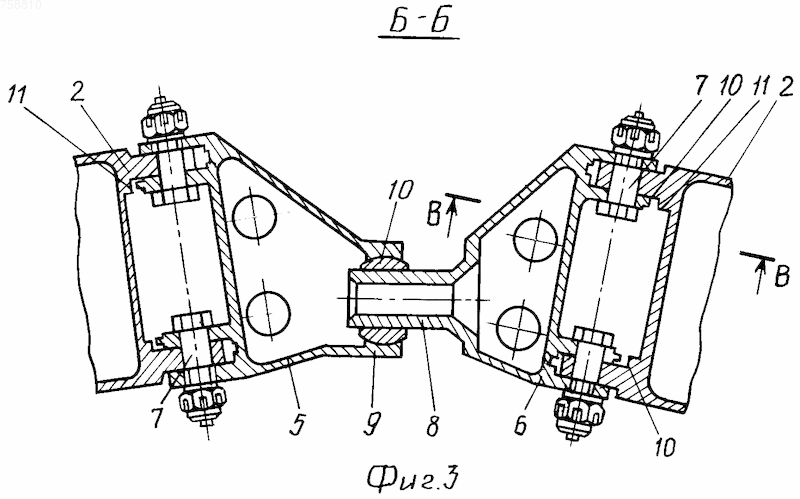

На фиг.1 схематически представлена часть общего вида сопла, на фиг.2 - вид по стрелке А фиг.1, на фиг.3 - сечение Б-Б фиг.2; на фиг.4 - сечение В-В фиг.3.
Механизм синхронизации створок сопла воздушно-реактивного двигателя содержит установленные шарнирно на корпусе 1 силовые рычаги 2, сочлененные друг с другом в поперечной плоскости сопла кинематическими парами ползун-направляющая, образующими замкнутую синхронизирующую цепь, и шарнирно установленные на рычагах 2 флюгерные сверхзвуковые внешние и внутренние створки 3 и 4. В цепь синхронизации включены шарнирно установленные на каждом силовом рычаге 2 по два звена качалки 5, 6 с осями 7 поворота, расположенными в поперечной плоскости сопла, на одной качалке 6 жестко закреплен ползун, выполненный в виде пальца 8, а в другой качалке 5 установлена сферическая опора 9 с направляющим отверстием, в которое вставлен палец 8 соседней качалки.
Качалки 6 имеют ограничители поворота в поперечной плоскости сопла, выполненные в виде выступа 10 на качалке 6, установленного в паз 11 силового рычага 2.
При перемещении одного из силовых рычагов 2 его движение передается соседним рычагам через звено "ползун - направляющая". Сферическая опора 9, ввиду изменения взаимного углового положения пальца 8 в плоскости, нормальной к продольной плоскости силового рычага 2, повернется в гнезде качалки 5. Одновременно, ввиду изменения угла между пальцем 8 и сферической опорой 9 в продольной плоскости силового рычага 2, качалки 5 и 6 также повернутся вокруг осей 7.
Поворот качалок 5 и 6 для предотвращения выхода пальца 8 из сферической опоры 9, ограничен выступами 10, упирающимися в торец пазов 11 рычагов 2. Этот же поворот, используется для совмещения осей пальца 8 и сферической опоры 9 при сборке, компенсируя погрешности изготовления деталей, что повышает технологичность узла.
Изменение взаимного положения пары "ползун-направляющая" зависит от диапазона изменения положения створок. При небольшом диапазоне изменением угла между осью пальца 8 и осью направляющего отверстия опоры 9 можно пренебречь и закрепить качалки 5 и 6 на силовых рычагах 2 жестко (с помощью фланцев). При этом во фланцах нужно выполнить овальные отверстия под болты для компенсации погрешности изготовления деталей.
Такое выполнение механизма позволит повысить надежность синхронизации и уменьшить утечки газа.
Рисунки
Заявка
2733033/06, 05.03.1979
Соловьев П. А, Сандрацкий В. Л, Кокшаров Н. Л
МПК / Метки
МПК: F02K 1/12
Метки: воздушно-реактивного, двигателя, механизм, синхронизации, сопла, створок
Опубликовано: 30.09.1994
