Устройство для прессования изделий типа втулок
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТРОЙСТВО ДЛЯ ПРЕССОВАНИЯ ИЗДЕЛИЙ ТИПА ВТУЛОК, содержащее бункер, формующий и запитывающий валки, выталкиватель и съемник, отличающееся тем, что, с целью повышения надежности и производительности, съемник выполнен в виде изогнутой пластины с параллельными пазами, прилегающей к формующему валку в зоне выхода выталкивателя.
2. Устройство по п.1, отличающееся тем, что съемник выполнен составным в виде секторов.
Описание
Известно устройство для прессования изделий типа втулок, содержащее бункер, формирующий и запитывающий валки, выталкиватель и съемник.
Недостатком известного устройства является возможность залипания изделий на выталкивателе, что снижает надежность устройства.
Цель изобретения - повышение надежности и производительности устройства.
Это достигается тем, что съемник выполнен в виде изогнутой пластины с параллельными пазами, прилегающей к формующему валку в зоне выхода выталкивателя. Съемник может быть выполнен составным в виде секторов.

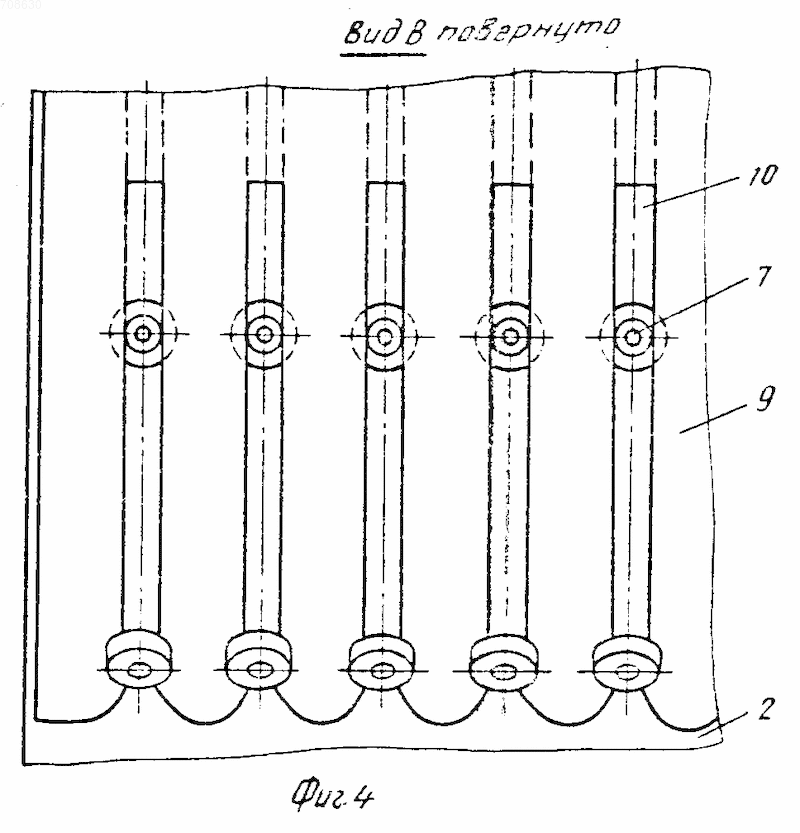

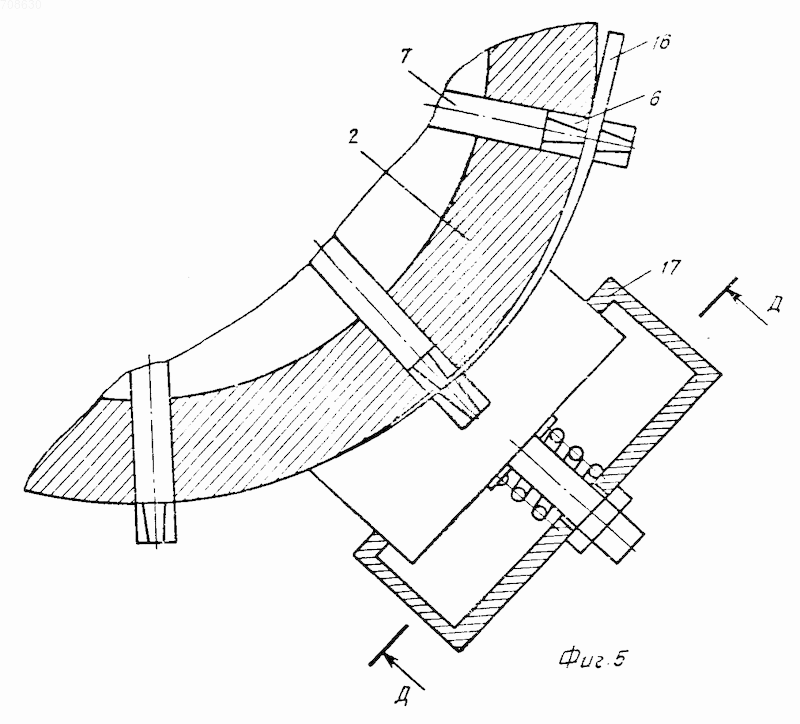

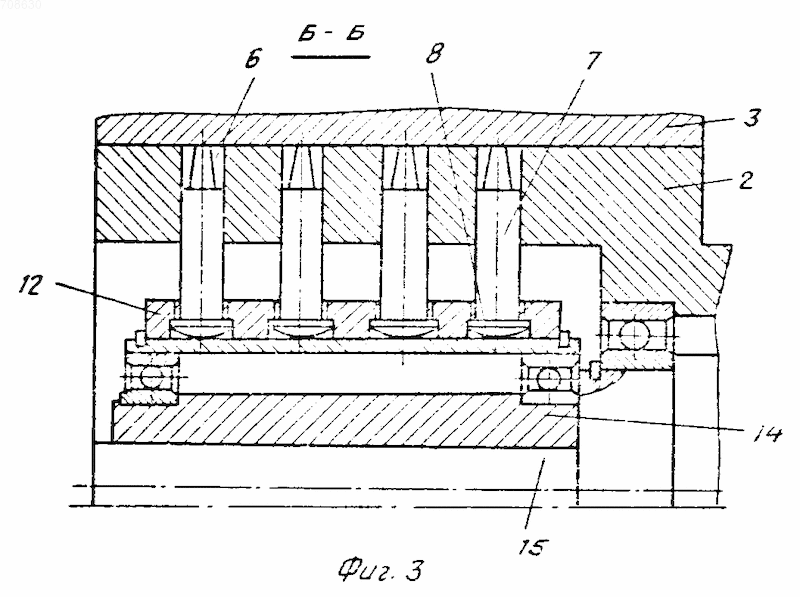

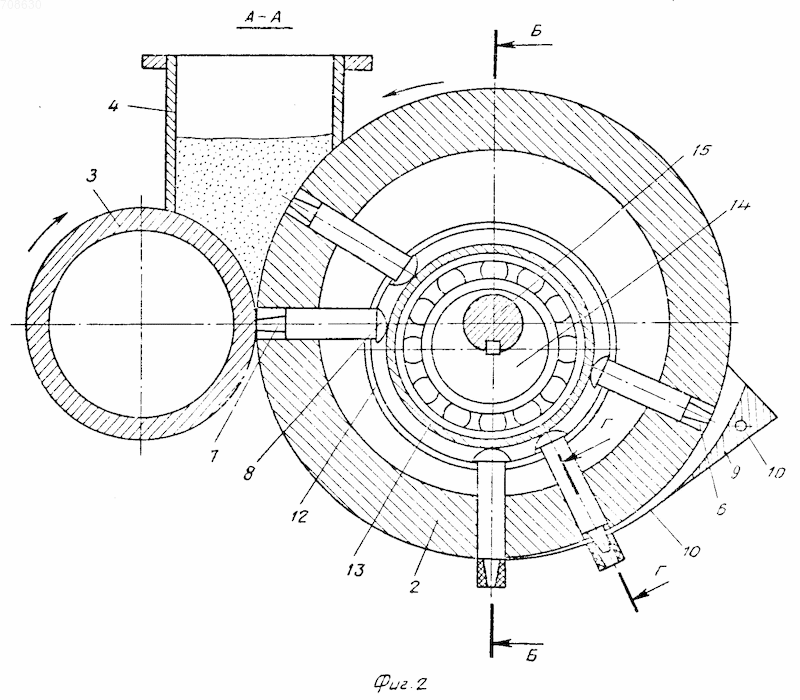

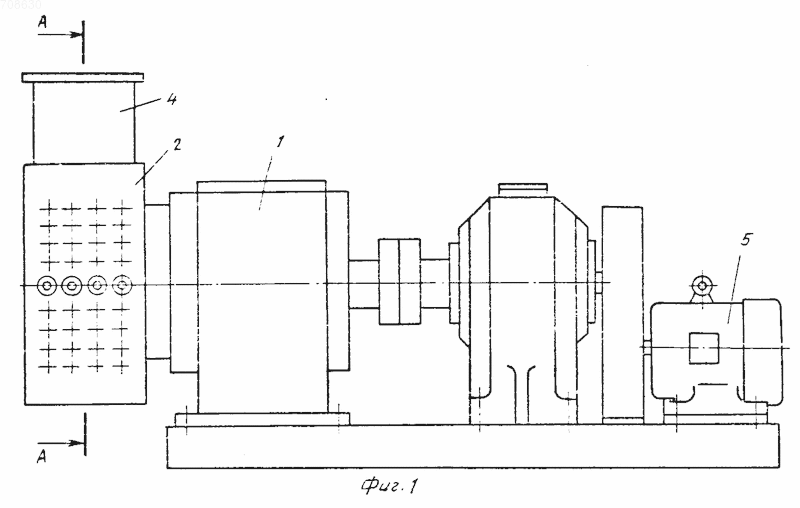

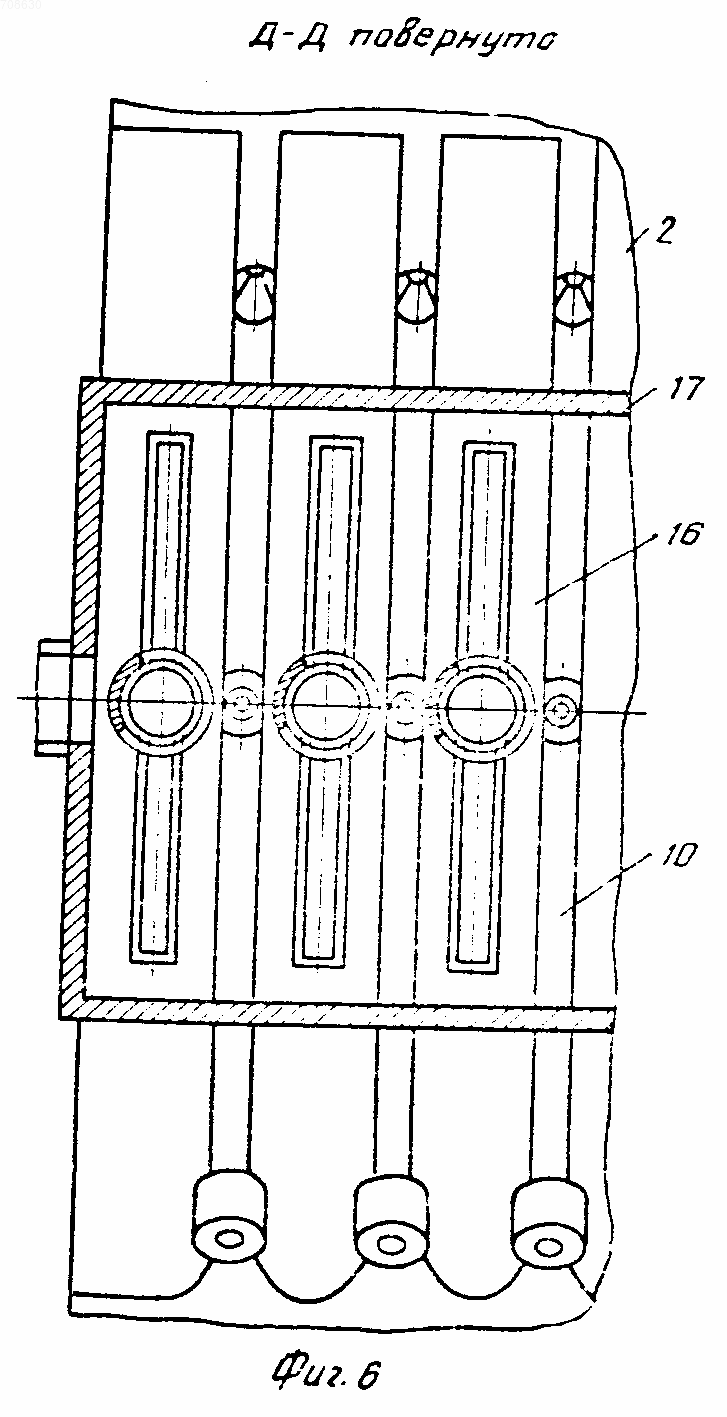

На фиг.1 изображено предлагаемое устройство; на фиг.2 - разрез А-А фиг. 1; на фиг.3 - разрез Б-Б фиг.2; на фиг.4 - вид В фиг.2; на фиг.5 - разрез Г-Г фиг. 2 (вариант выполнения съемника составным); на фиг.6 - разрез Д-Д фиг.5.
Устройство содержит корпус 1, формующий валок 2, запитывающий валок 3, загрузочный бункер 4, привод 5. В отверстиях 6 валка 2 установлены выталкиватели 7 с головками 8. Съемник-пластина 9 с пазами 10 установлен на оси 11 таким образом, что выталкиватели 7 проходят в пазах 10, при этом расстояние между формующим валком 2 и съемником изменяется от нуля до величины высоты изделий. Выталкиватели 7 головками 8 подвижно связаны с помощью колец 12 с обоймой 13, вращающейся вокруг эксцентрика 14, неподвижно установленного на оси 15. Для прессования изделий из мягких и липких паст съемник выполнен составным из клиновидных элементов 16, объединенных в корпусе 17.
Устройство работает следующим образом.
Исходный продукт через загрузочный бункер 4 поступает в зазор между запитывающим 3 и формующим 2 валками, заполняет кольцевое пространство, образованное отверстием 6 и выталкивателем 7. При вращении формующего валка 2 вокруг эксцентрика 15 одновременно вращается обойма 14, на которую опираются выталкиватели 7, которые совершают возвратно-поступательное движение. В момент выхода выталкивателей 7 с изделиями они заходят в пазы 10 съемника 9 и при дальнейшем их перемещении изделие снимается съемником 9 с выталкивателя 7. При дальнейшем вращении валка 2 выталкиватели 7 возвращаются в исходное положение и цикл повторяется.
Рисунки
Заявка
2550067/27, 05.12.1977
Дзержинский филиал Научно-исследовательского и конструкторского института химического машиностроения
Кочин Н. Н, Шаров Н. Г, Ильин Н. А
МПК / Метки
МПК: B30B 11/12, B30B 15/32
Метки: втулок, прессования, типа
Опубликовано: 10.03.1995
