Торцовое уплотнение
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 698356
Автор: Баринов
Формула
1. ТОРЦОВОЕ УПЛОТНЕНИЕ вращающегося вала, содержащее между парой трения промежуточное кольцо, подвижное в осевом направлении, смещенное относительно оси вала, отличающееся тем, что, с целью повышения надежности работы уплотнения и возможности применения его для высокоскоростных валов, промежуточное кольцо закреплено на втулке, установленной с помощью подшипника в корпусе эксцентрично относительно оси вала и связанной с ним механизмом передачи.
2. Уплотнение по п.1, отличающееся тем, что механизм передачи представляет собой фрикцион, закрепленный на валу и поджимаемый гайкой к втулке, на конце которой выполнено ответное фрикционное колесо.
3. Уплотнение по п.1, отличающееся тем, что механизм передачи представляет собой шестерню, закрепленную на валу и связанную с зубчатым колесом, выполненным на конце втулки.
Описание
Известны торцовые уплотнения, содержащие между парой трения промежуточное кольцо, подвижное в осевом направлении и смещенное относительно оси вала, что позволяет осуществить самопритирку колец трения. Недостаток известного уплотнения заключается в том, что вследствие неодинаковых условий трения на торцах промежуточного кольца оно или вращается с подвижным кольцом или не вращается.
Целью изобретения является повышение надежности работы уплотнения и применение его для высокооборотных валов.
Это достигается тем, что промежуточное кольцо закреплено на втулке, установленной с помощью подшипника в корпусе эксцентрично относительно оси вала и связанной с ним зубчатой или фрикционной передачей.

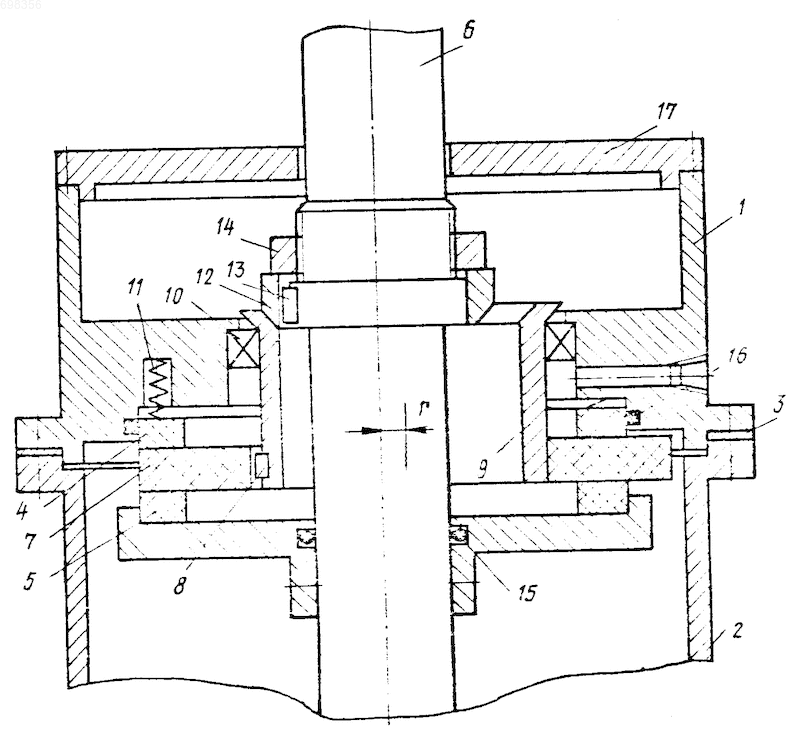

На чертеже показан продольный разрез торцового уплотнения.
Уплотнение состоит из корпуса 1, установленного на аппарате 2 через прокладку 3, неподвижного кольца 4, вращающегося кольца 5, установленного на валу 6. Промежуточное кольцо 7 со шпонкой 8 закреплено на втулке 9, выполненной эксцентрично оси вала и установленной через подшипник 10 в корпусе 11. Поджим колец производится пружиной 1. Фрикцион 12 с помощью шпонки 13 и гайки 14 закреплен на валу 6. Резиновые кольца 15 и 16 являются вторичными уплотнениями. Уплотнение закрыто крышкой 17.
Уплотнение работает следующим образом.
При вращении вала 6 крутящий момент передается подвижному кольцу 5. Фрикцион 12 передает вращение втулки 9, которая передает крутящий момент через шпонку 8 промежуточному кольцу 7. Последнее вращается с меньшей скоростью, чем вал и подвижное кольцо вследствие разности диаметров фрикциона и втулки.
Таким образом, благодаря эксцентрично расположенной втулке достигается уменьшение скорости вращения промежуточного кольца и достигается эффект самопритирки колец трения.
Рисунки
Заявка
2500877/08, 01.07.1977
Дзержинский филиал Научно-исследовательского и конструкторского института химического машиностроения
Баринов П. К
МПК / Метки
МПК: F16J 15/34
Метки: торцовое, уплотнение
Опубликовано: 10.03.1995
