Перемешивающее устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПЕРЕМЕШИВАЮЩЕЕ УСТРОЙСТВО,содержащее корпус, внутри которого расположен вал с полыми лопастями, имеющими отверстия, отличающееся тем, что, с целью обеспечения эффективного перемешивания и надежности работы в условиях повышенного давления, отверстия лопастей выполнены с крышками, в которых размещены обратные клапаны и продувочные отверстия, при этом полости лопастей заполнены жидкостью или сжатым газом.
Описание
Цель изобретения - обеспечение эффективного перемешивания и надежности работы устройства в условиях повышенного давления.

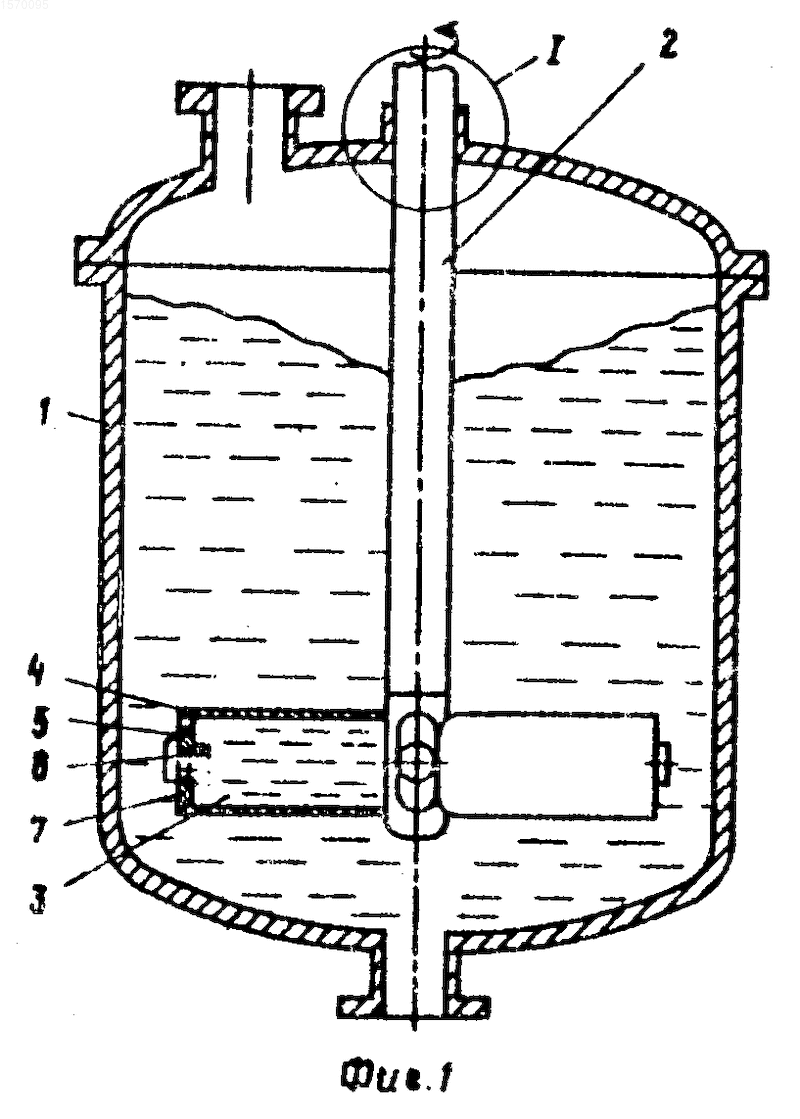

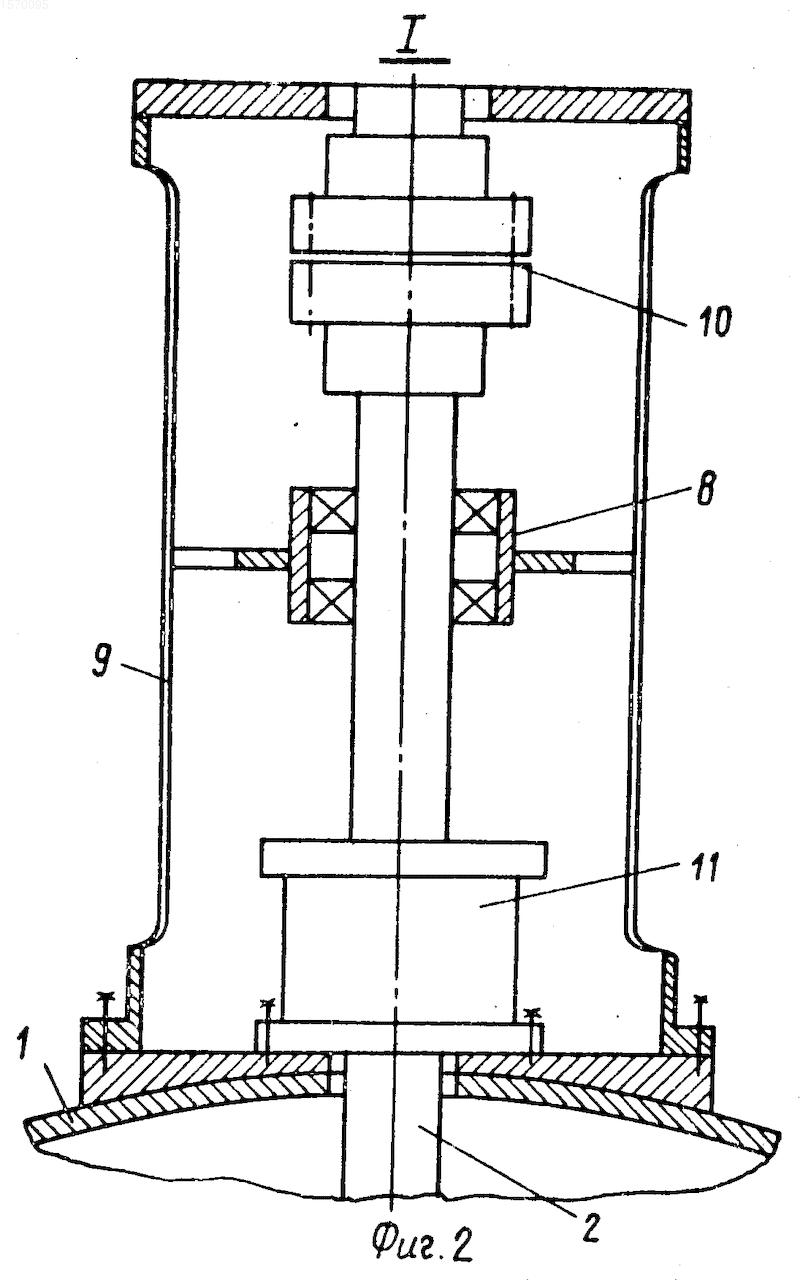

На фиг. 1 представлено перемешивающее устройство, разрез; на фиг. 2 - узел I на фиг. 1.
Перемешивающее устройство содержит корпус 1, внутри которого расположен вал 2 с полыми лопастями 3, имеющими отверстия 4. Отверстия 4 лопастей 3 выполнены с крышками 5, в которых размещены обратные клапаны 6 и продувочные отверстия 7. Полости лопастей 3 заполнены жидкостью или сжатым газом. Вал 2 вне корпуса 1 установлен в опоре 8 стойки 9 и соединен муфтой 10 с приводом. На входе в корпус 1 вал герметизируется уплотнением 11.
Перемешивающее устройство работает следующим образом.
В корпус 1 помещают материал, который необходимо перемешать. В зависимости от технологии процесса перемешивания давление внутри корпуса 1 может быть создано в начале перемешивания или в процессе перемешивания. Повышенное давление внутри корпуса 1 предъявляет особые требования к прочности лопастей 3 и к плотности уплотнения 11.
Выполнение лопастей 3 полыми с возможностью заполнения их сжатым газом или жидкостью через обратные клапаны 6 и продувочные отверстия 7 позволяет частично или полностью компенсировать воздействие сжимающих лопасти нагрузок вследствие малой сжимаемости жидкости или давления сжатого газа в камерах, что обеспечивает возможность независимо от формы и размеров лопастей 3 использовать их при больших давлениях среды в корпусе 1 устройства. В результате этого повышается эффективность перемешивания в устройстве, так как независимость формы и размеров таких лопастей от давления в устройстве позволяет выполнить мешалку с оптимальными для перемешивания геометрическими характеристиками и при этом благодаря ее относительно малой массы повысить виброустойчивость вала 2 мешалки, т. е. повысить скорость ее вращения. Повышение виброустойчивости вала 2 мешалки повышает надежность устройства, так как снижение вибраций увеличивает ресурс самого вала 2, уплотнения 11 вала 2 его опоры 8 и привода. Надежность устройства повышается также вследствие возможности заполнения лопастей инертным к перемешиваемому материалу газом или жидкостью, при этом в случае непредвиденной поломки лопасти, например вследствие попадания в устройство посторонних предметов, предотвращается нежелательная опасная для работоспособности и прочности аппарата реакция, например, химическая.
Предлагаемое перемешивающее устройство позволяет выполнить мешалку меньшей массы, что в условиях повышенного давления внутри корпуса 1 устройства снижает нагрузку на узел герметизации и опоры, что, в свою очередь, дает возможность сохранить высокую скорость вращения вала 2, обеспечивая тем самым необходимую эффективность перемешивания.
Изобретение относится к перемешивающим устройствам и позволяет обеспечить эффективное перемешивание и надежность работы в условиях повышенного давления. Устройство содержит вал 2 с полыми лопастями 3. Лопасти 3 имеют отверстия 4, выполненные с крышками 5 с продувочными отверстиями 7, и обратными клапанами 6. Полости лопастей заполнены жидкостью или сжатым газом. 2 ил.
Рисунки
Заявка
4029969/26, 28.02.1988
Дзержинский филиал Ленинградского научно-исследовательского и конструкторского института химического машиностроения
Смирнов Ю. А, Евдокимов Ю. П
МПК / Метки
МПК: B01F 13/02
Метки: перемешивающее
Опубликовано: 10.03.1995
