Электрод
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 655113
Авторы: Кавнацкий, Петюр, Советников, Теляшов
Формула
1. ЭЛЕКТРОД для ЭГ установок, содержащий изолирующий корпус со стержнем-токопроводом, покрытым жидким диэлектриком и снабженным средством для продольного перемещения стержня относительно корпуса, отличающийся тем, что, с целью увеличения ресурса и упрощения эксплуатации, в корпусе размещена цилиндрическая камера, заполненная жидким диэлектриком, передняя и задняя торцовые стенки которой снабжены отверстиями для прохода стержня-токопровода, при этом в передней стенке выполнены сквозные продольные каналы и кольцевые проточки, соединенные между собой, а на стержне-токопроводе внутри камеры помещен конический поршень с зазором относительно стенок камеры.
2. Электрод по п.1, отличающийся тем, что отверстие в передней стенке камеры выполнено конусным с вершиной конуса, обращенной внутрь камеры.
Описание
Известны электроды, представляющие собой стержень-токопровод, заключенный в корпус из диэлектрика и выступающий из него на рабочем конце настолько, чтобы исключалось разрушение изоляции при разрядах ударными волнами и гидропотоками. Недостаток их состоит в большой площади оголенной части стержня-токопровода, что приводит к значительным предпробивным потерям накопленной электрической энергии за счет стекания зарядов.
Наиболее близким к изобретению техническим решением является система двух электродов, каждый из которых содержит изолирующий корпус и стержень-токопровод в нем, снабженный средством для продольного смещения и покрытый на рабочем конце жидким диэлектриком.
Недостатком указанных электродов является ограниченный ресурс и малое время непрерывной работы, так как пленка жидкого диэлектрика, покрывающая рабочий конец стержня-токопровода, разрушается за несколько разрядов и требуется ее возобновление, для чего необходимо извлекать электрод из установки.
Цель изобретения - увеличение ресурс и упрощение эксплуатации электрода.
Цель достигается тем, что в корпусе размещена цилиндрическая камера, заполненная жидким диэлектриком, передняя и задняя стенки которой снабжены отверстиями для прохода стержня-токопровода, при этом в передней стенке выполнены сквозные продольные каналы и кольцевые проточки, соединенные между собой, а на стержне-токопроводе внутри камеры помещен конический поршень с зазором относительно станок камеры.
Кроме того, отверстие в передней стенке камеры выполнено конусным с вершиной конуса, обращенной внутрь камеры.
На чертеже изображен предлагаемый электрод.

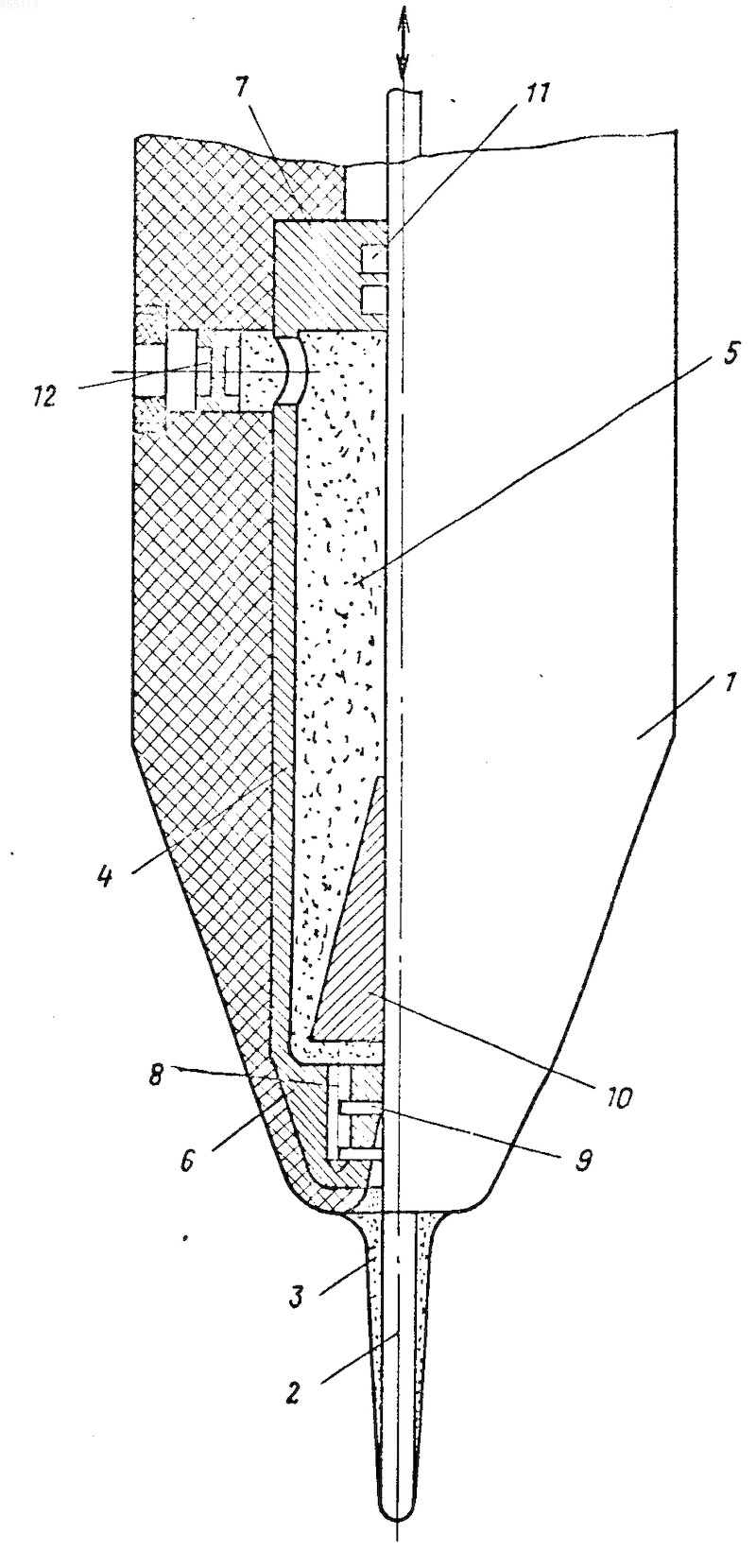

Электрод содержит изолирующий корпус 1, стержень-токопровод 2, рабочий конец которого покрыт пленкой жидкого диэлектрика 3, цилиндрическую камеру 4, заполненную жидким диэлектриком 5, передняя 6 задняя 7 торцовые стенки камеры снабжены отверстиями для прохода стержня-токопровода, в передней стенке выполнены сквозные продольные каналы 8 и кольцевые проточки 9, соединенные между собой, конический поршень 10, помещенный на стержне-токопроводе внутри камеры, сальник 11 в задней стенке камеры и канал с диэлектрическим поршнем 12 для выравнивания внешнего давления и давления жидкости в камере.
Работа электрода состоит в следующем.
Электрод вводится в рабочую зону и после соединения стержня-токопровода 2 с одним из полюсов накопителя (не показан) происходит разряд между торцом его рабочего конца и обрабатываемой деталью или другим электродом, подсоединенными к другому полюсу накопителя. При этом диэлектрическая пленка 3 препятствует стеканию зарядов и образованию канала разряда с торцовых стенок рабочего конца стержня-токопровода. Под действием импульсных давлений и сил гидропотока стержень-токопровод с закрепленным на нем коническим поршнем 10 откатывается вверх. Дополнительно стержень-токопровод может быть снабжен средством для его продольного перемещения. При откате взаимодействие поршня в камере 4 с жидким диэлектриком 5 оказывает некоторое амортизирующее действие. Возвращение стержня-токопровода в рабочее положение осуществляется средством для его продольного перемещения, а также частично за счет амортизирующего действия жидкости в камере на конический поршень. При возвращении поршень выдавливает диэлектрическую жидкость через сквозные продольные каналы 8 в кольцевые проточки 9 и переднее конусное отверстие, чем достигается возобновление диэлектрической пленки на рабочем конце стержня-токопровода и подготовка электрода к следующему циклу работы.
Применение изобретения позволит увеличить ресурс работы электрода и упростить его эксплуатацию, автоматизировав возобновление диэлектрического покрытия рабочего конца стержня-токопровода.
Рисунки
Заявка
2540964/25, 11.10.1977
Проектно-конструкторское бюро электрогидравлики АН УССР
Теляшов Л. Л, Советников В. П, Петюр Л. Г, Кавнацкий В. Н
МПК / Метки
МПК: B21D 26/12, H01T 9/00
Метки: электрод
Опубликовано: 20.02.1995
Код ссылки
<a href="https://patents.su/0-655113-ehlektrod.html" target="_blank" rel="follow" title="База патентов СССР">Электрод</a>
