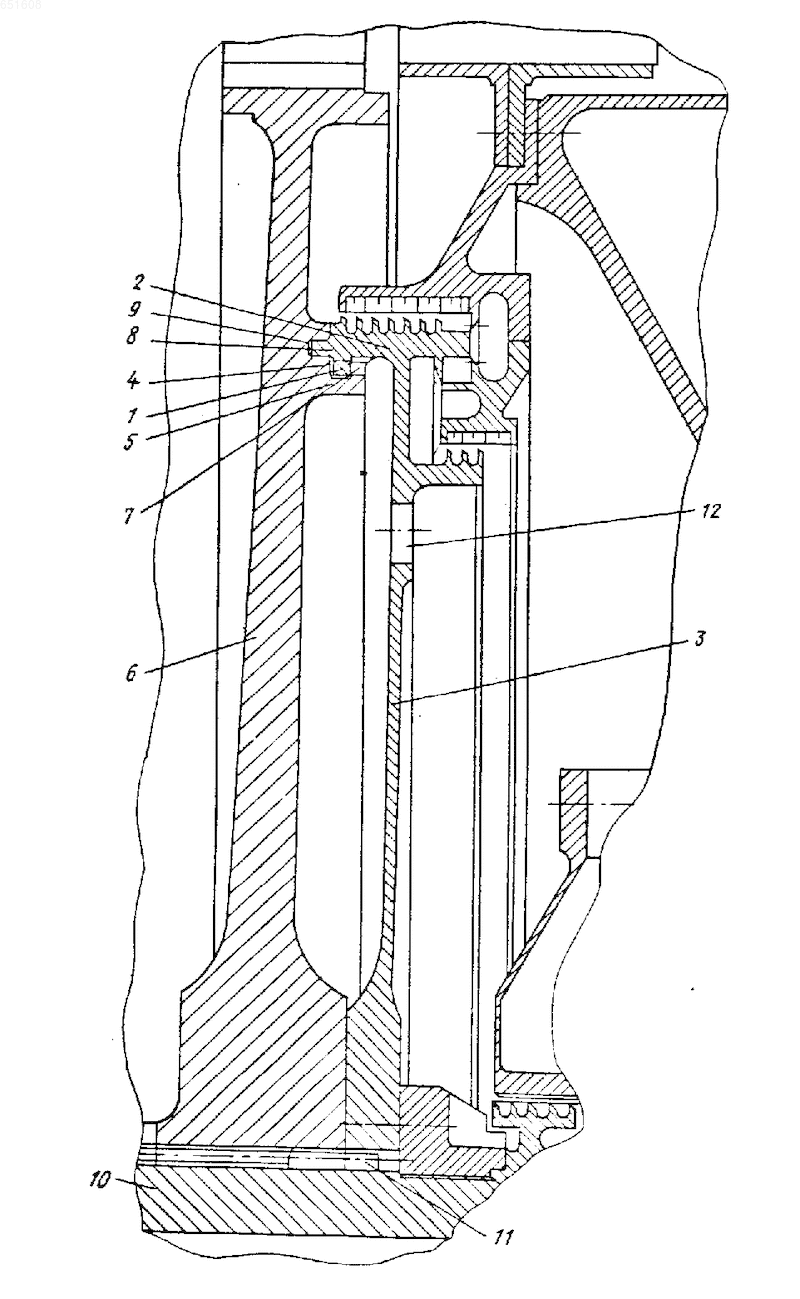

Устройство для крепления лабиринта турбомашины

Номер патента: 1536119

Опубликовано: 15.01.1990

Авторы: Гаврик, Кревсун, Лукашевич, Михалычев, Мишин

МПК: F16J 15/34

Метки: колец, контактных, крепления, торцового, уплотнения

...не требуется,Бандаж 3 с кольцом 1 вставляют вобойму 5 до упора дискового выступав кольцевой выступ 6, выполненный наторце ее цилиндрической части. Приэтом поверхность контактирования усаи ножки попадает в плоскость главнойоси сечений кольца и бандажа. Далеевыполняют сварку уса 6 и ножки ч понаружной линии их стыка для обеспечения герметичности соединения обоймыс бандажом, Величину сварочного токавыбирают равной 1015 А с временемего воздействия, достаточным для оплавления кромок, Данный режим сварки исключает полное расплавление уса и ножки и не приводит к значительномупрогреванию бандажа и обоймы в глубину. При сварке желательно применятьтеплоотводящие приспособления, уменьшающие прогрев соединяемьгх деталей. Формула...

Номер патента: 1594286

Опубликовано: 23.09.1990

Автор: Коротов

МПК: F02C 7/20

Метки: валу, диска, колеса, крепления, разгонной, турбомашины, установки

...установки 3 содержит два конических стакана 4 и 5 с радиальными прорезями 6 по периферии, стяжной болт 7, плоскую пружину 8 с лепестками 9 по периферии. На внутренней поверхности ближнего к валу 2 стакана 4 выполнены канавка 10 для размещения лепестков 9 пружины 8 и направляющие 11 осевого перемещения стакана 4 по валу 2. Пружина 8 торцовой поверхностью контактирует с торцом вала 2,Устройство собирается следующим образом.По направляющим 11 на вал устанавливается стакан 4, в канавку 10 которого заводятся лепестки 9 пружины 8, В стакан 4 устанавливают диск 1, поджимают его стаканом 5 и весь узел крепится на валу 2 стяжным болтом 7.При работе разгонной установки 3 лепестки 9 пружины 8 поджимают стакан 4 к диску 1, центрируя диск 1 на...

Номер патента: 306284

Опубликовано: 01.01.1971

Авторы: Горшков, Каримбаев, Малютин, Рум

МПК: F04D 29/34

Метки: диску, крепления, лопатки, турбомашины, узел

...лопатками помещают сукарц 3, Крепят сукарц и элементу диска 2 с помощью штифтов 4. Усилия от штифтов передаются металлическим су.,арям, которые по всей повезхностц прцжцв 1 аот лоптт 1 сц и диску. Плонй контакт мсжд лопат.ОЙ ц с".1)см может быть обеспечен прцменснцсм клеевого слоя. Изобретение относится к области турбомаШИНОСТРОСНЦ 51.Известны узлы крепления лопатки к диску турбомашины, например осевого компрессора, при помощи штифтов. Предлагаемый узел крепления отличается от известны тем, что лопатка, выполненная из слоистого композиционного материала, прижата к диску закрспленнымц на цем сукарями, выполненными по форме замковой части лопатки. Сукарь закреплен на диске при помощи штифтов. о мет изоорстснця Узел крепления лопат ц 1...

Номер патента: 1540458

Опубликовано: 20.08.2004

Авторы: Кузнецов, Липатов, Попов, Шалашов

МПК: G01M 15/00

Метки: диску, испытанию, крепления, лопатки, осевой, подготовки, рабочей, турбомашины, узла

Способ подготовки к испытанию узла крепления рабочей лопатки к диску осевой турбомашины, заключающийся в том, что в замковых пазах диска, оси которых ориентированы в направлении оси диска, размещают хвостовики лопаток, отличающийся тем, что, с целью снижения трудозатрат на испытания лопаток, выполненных из композиционного материала, предварительно на периферии диска удаляют по меньшей мере два равномерно расположенных по окружности выступа между двумя соседними пазами с образованием установочных пазов, в каждом из них размещают ответный им переходной элемент с закрепленным в нем хвостовиком испытываемой лопатки.

Номер патента: 966552

Опубликовано: 15.10.1982

Авторы: Балашов, Брагина, Меньшиков

МПК: G01N 3/32

Метки: диска, испытания, турбомашины, усталость

...прикладывают кободу в точках, расположенных междуточками опирания с другой стороныобода.На чертеже изображено устройство,реализующее предлагаемый способ.Способ осуществляют следующим образом.Диск 1 турбомашины опирают ободом 2 на опоры 3 и 4, расположенные 15 диаметр ,ьно и имеющие опорную поверхность, например, в виде полуцилиндра. С другой стороны обода вточках, расположенных между точкамиопирания, через упоры 5 и б прикладывают усилия в направлении параллельном оси диска. Для этого используют, например, скобу 7. Опоры 3 и 4могут быть соединены скобой 8. Скобы закрепляют через соединенные с 25 ними стержни 9 и 10 с захватами испытательного устройства и нагружаютсилой Р. Повторное внешнее воздействие на диск вызывает в...
