Устройство для диффузии и окисления подложек
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ ДИФФУЗИИ И ОКИСЛЕНИЯ ПОДЛОЖЕК, содержащее реактор с нагревателями, соединенный с системой ввода газа-реагента и инертного газа, отличающееся тем, что, с целью повышения равномерности глубины диффузии по подложке, реактор выполнен в виде двух коаксиальных труб, входы которых соединены соответственно с системами подачи инертного газа и газа-реагента, а выходные отверстия соединены между собой, причем на цилиндрической образующей внутренней трубы выполнены отверстия для подвода газа-реагента.
Описание
Известно устройство для диффузии и окисления подложек, содержащее реактор с закрытым наглухо одним из концов, нагревательное устройство, размещенное вокруг реактора, глухую крышку, установленную на стороне наглухо закрытого конца реактора, ускоряющую форсунку с несколькими выхлопными отверстиями, направленными к реактору, газопередающую трубку, проходящую через наглухо закрытый конец реактора, и глухую крышку, один из концов которой введен в полость, образованную глухой крышкой и ускоряющей форсункой.
Недостаток устройства неравномерность притока пара реагента к рабочей поверхности полупроводниковых пластин.
Наиболее близко к предлагаемому устройство для диффузии и окисления подложек, содержащее реактор с нагревателями, соединенный с системой ввода газа-реагента и инертного газа.
Недостаток этого устройства неравномерность глубины диффузии по подложке.
Цель изобретения повышение равномерности глубины диффузии по подложке достигается благодаря тому, что в устройстве для диффузии и окисления подложек, содержащем реактор с нагревателями, соединенный с системой ввода газа-реагента и инертного газа, реактор выполнен в виде двух коаксиальных труб, входы которых соединены соответственно с системами подачи инертного газа и газа-реагента, а выходные отверстия соединены между собой, причем на цилиндрической образующей внутренней трубы выполнены отверстия для подачи газа-реагента.

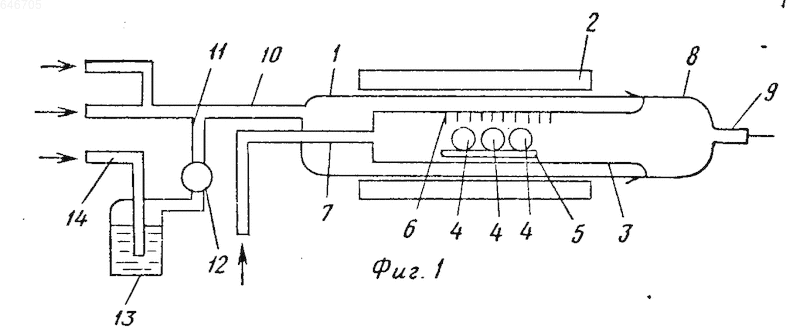

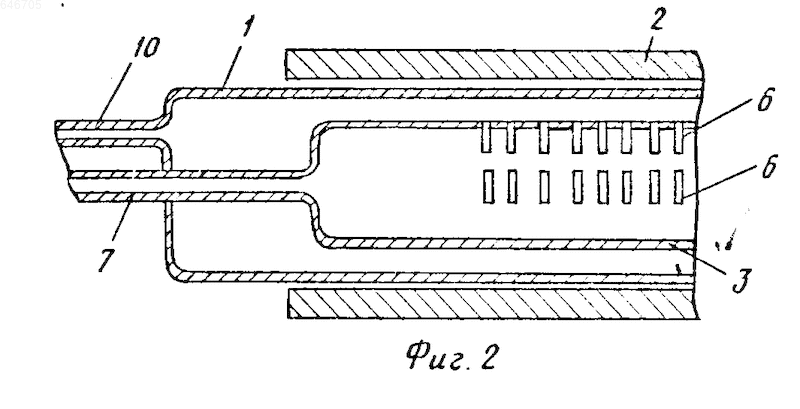

На фиг. 1 изображена схема устройства и трубчатой диффузионной печи; на фиг.2 разрез печи.
Вокруг кварцевой трубы 1 с трубчатым раскрывом размещено нагревательное устройство 2. В трубу впаяна труба 3 меньшего диаметра, в которую введены подложки, например, из полупроводниковых пластин 4, установленных на лодочке 5. На поверхности трубы 3 по всей зоне равномерного нагрева выполнены отверстия 6 в виде канавок, кружков.
К глухому концу трубы 3 через глухой конец трубы 1 подсоединена газопередающая трубка 7, через которую в трубу 3 поступает аргон с заданным расходом. Раскрыв трубы 1 и трубы 3 закрыт крышкой 8, к которой подсоединена трубка откачки 9. К глухому концу трубы нагревателя 1 подсоединена газопередающая трубка 10, через которую в трубу 1 вводится газ-реагент, состоящий из газа-носителя и парообразной примеси. Газопередающая трубка 10 имеет два отвода, через один из которых подается кислород, через другой аргон.
Вблизи участка соединения с трубой-нагревателем 1 к газопередающей трубке 10 подсоединена трубка 11 с вентилем 12 в средней части. Конец трубки 11 соединен с резервуаром 13, наполненным источником примеси. В резервуар 13 введена газопередающая трубка 14, по которой подается аргон.
Устройство работает следующим образом.
Газ-реагент, поступающий по газопередающей трубке 10 в трубку-нагреватель 1, проходит между стенками двух труб и равномерно разогревается. Затем через отверстия 6 он равномерно течет ко всей рабочей поверхности полупроводниковых пластин 4.
Газ, поступающий по газопередающей трубке 7 в трубу 3, также способствует равномерному притоку газа-реагента к поверхности пластин и выносу из трубы продуктов реакции.
Описанное устройство позволяет повысить процент выхода годных интегральных схем благодаря стабилизации глубины диффузии по всей рабочей поверхности полупроводниковых пластин.
УСТРОЙСТВО ДЛЯ ДИФФУЗИИ И ОКИСЛЕНИЯ ПОДЛОЖЕК, содержащее реактор с нагревателями, соединенный с системой ввода газа-реагента и инертного газа, отличающееся тем, что, с целью повышения равномерности глубины диффузии по подложке, реактор выполнен в виде двух коаксиальных труб, входы которых соединены соответственно с системами подачи инертного газа и газа-реагента, а выходные отверстия соединены между собой, причем на цилиндрической образующей внутренней трубы выполнены отверстия для подвода газа-реагента.
Рисунки
Заявка
2469895/21, 04.04.1977
Проектно-технологический и научно-исследовательский институт научно-производственного объединения "Темп"
Лизин А. И, Романова Т. В, Жидков Ю. П
МПК / Метки
МПК: H01L 21/223
Метки: диффузии, окисления, подложек
Опубликовано: 10.02.1996
