Установка для сварки продольных швов обечаек
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Установка для сварки продольных швов обечаек преимущественно с внутренней стороны, содержащая консольно установленную на колонне сварочную головку и устройство для поджатия свариваемых кромок к подкладной шине, отличающаяся тем, что, с целью повышения производительности и качества сварки, устройство для поджатия кромок выполнено в виде жесткого обжимного каркаса, сопряженного с наружной поверхностью изделия, а подкладные шины смонтированы внутри каркаса.
Описание
Известные установки для сварки продольных швов обечаек содержат консольно установленную на колонне сварочную головку и смонтированное на основании устройство для поджатия свариваемых кромок к подкладным шинам. Однако такие установки не обеспечивают высокого качества сварки и не устраняют возникающие при сварке деформации (смещение кромок).
Повышение производительности и качества сварки обеспечивается тем, что в предлагаемой установке устройство для поджатия кромок выполнено в виде жесткого обжимного каркаса, сопряженного с наружной поверхностью изделия, а подкладные шины смонтированы внутри каркаса.

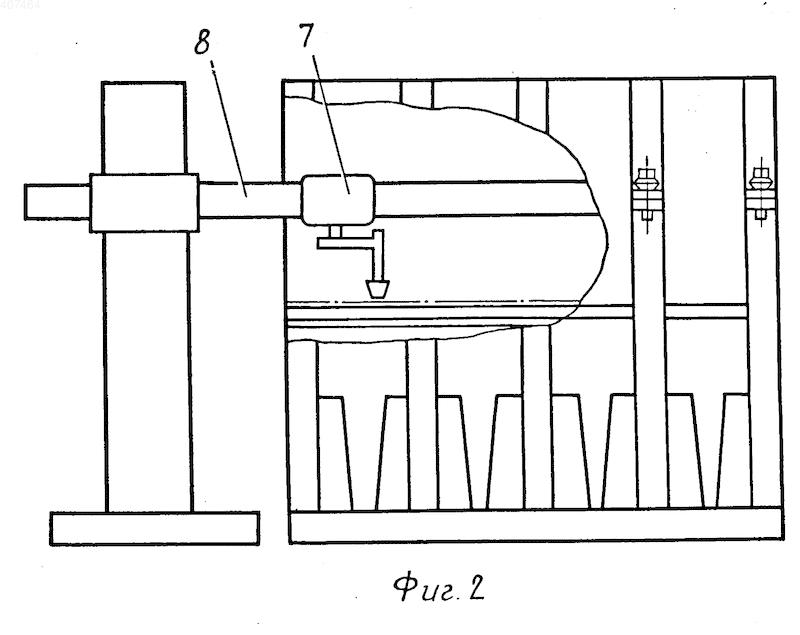

На фиг.1 показана установка, общий вид; на фиг.2 то же, вид сбоку.
На основании 1 установлен обжимной каркас 2, верхняя часть 3 которого выполнена съемной и болтами 4 связана с нижней частью. В нижней части каркаса 2 выполнены подкладные шины 5 с формирующей канавкой. Обечайка 6 установлена в каркас.
Сварочная головка 7 установлена на консоли 8. Для компенсации поперечной усадки швов в процессе сварки под болты 4 установлены тарельчатые пружины.
Установка работает следующим образом.
Перед сваркой обечайку 6 устанавливают в обжимной каркас 2, совмещая кромки с формирующей канавкой подкладной шины 5, и плотно стягивают с наружной стороны съемной частью 3.
При этом обеспечивают нормальную (без заметных смещений) стыковку свариваемых кромок обечайки 6.
Сварку производят внутри обечайки 6 сварочной головкой 7.
Установка позволяет сваривать обечайки с двумя и более продольными стыками с одновременной сборкой под сварку всех панелей.
Установка для сварки продольных швов обечаек преимущественно с внутренней стороны, содержащая консольно установленную на колонне сварочную головку и устройство для поджатия свариваемых кромок к подкладной шине, отличающаяся тем, что, с целью повышения производительности и качества сварки, устройство для поджатия кромок выполнено в виде жесткого обжимного каркаса, сопряженного с наружной поверхностью изделия, а подкладные шины смонтированы внутри каркаса.
Рисунки
Заявка
990156/27, 30.12.1967
Абросимов В. П, Герфанов А. В, Барыбин В. В
МПК / Метки
МПК: B21C 37/08, B23K 37/04
Метки: обечаек, продольных, сварки, швов
Опубликовано: 10.11.1996
Код ссылки
<a href="https://patents.su/0-407464-ustanovka-dlya-svarki-prodolnykh-shvov-obechaek.html" target="_blank" rel="follow" title="База патентов СССР">Установка для сварки продольных швов обечаек</a>
