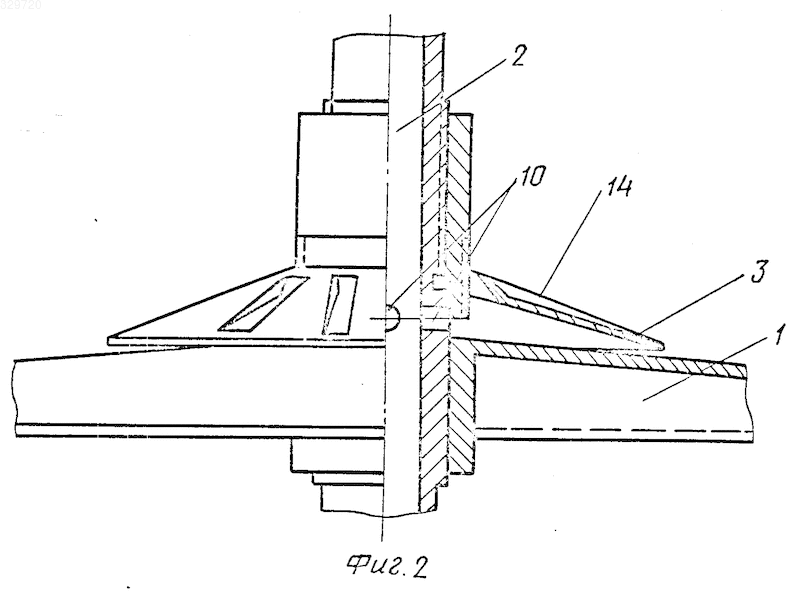

Устройство для разделения суспензий

Номер патента: 889104

Опубликовано: 15.12.1981

Авторы: Алешукин, Борисовец, Карамзин, Новикова, Семенов

МПК: B04B 1/04

Метки: жидкости, разделения, сепаратор

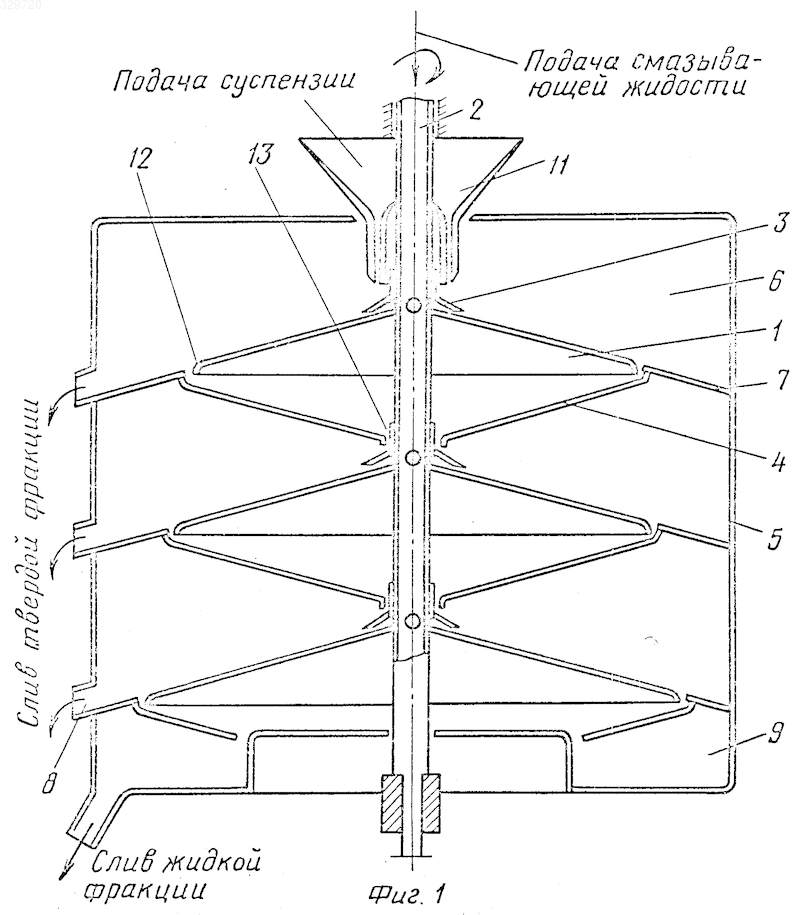

...В некоторых сепараторах-разделителях конические вставки 1 имеют дополнительные каналы(не показаны), расположенные концентрично по отношению к основным питающим каналам 10 на периферии вставок 1; Для таких сепараторов-разделителей конические вставки выполненысоставными из трех соосно расположенных конусов, установленных другнад другом с кольцевыми зазорами,соединенных перемыцками с образованием двух ряцов концентричнорасположенных каналов щелевиднойформы - основных питающих и дополнительных,Сепаратор работает следующим образом.Жидкость через вертикальный патрубок 11 поступает в камеру 12, изкоторой по питающим каналам 10 попадает в зазоры 13 между коническимивставками 1. В зазорах 13 под действием центробежных сил, возникающихпри...

Номер патента: 1679386

Опубликовано: 23.09.1991

Авторы: Некрасов, Немировский

МПК: G01P 3/54

Метки: валов, вращения, двух, скоростей, соотношения

...обеспечивающие уровни и форму сигналов, необходимые соответственно для записи ивоспроизведения информации в преобразователе 2. Магнитные головки размещены понаправлению вращения диска 9 с зазором, относительно ленты 10, На фиг. 1 размещение узлов показано для случая вращениядиска 9 по часовой стрелке (при вращениидиска в обратном направлении головка узла 12 располагается на угловом расстоянииЬ р 2 - по другую сторону от головки узла 11),Вход узла 11 и выход узла 12 являются соответственно входом записи и выходом пре 5 образователя 2.При включении питания триггер 5, например, по Й-входу установлен в состояние"0", Счетчик 6 при этом также обнулен, Привращении валов с оборотами п 1 и п 2 импуль 10 сы на выходе преобразователя 1 следуют...

Номер патента: 1740839

Опубликовано: 15.06.1992

Авторы: Бойцов, Букреева, Злобин, Иванов, Тесленко, Цапов

МПК: F04D 29/10, F16J 15/50

Метки: вала, валу, вращения, передачи, привода, приводному

...в нем профильный участоквала привода со скругленными выступающими элементами профиля, закрепленныйна корпусе деформируемый стакан, охватывающий вал привода и контактирующий сего профильным участком по всему периметру профиля, и охватывающую стаканконцевую часть вала нагнетателя, снабженную элементами; взаимодействующими через стакан с профильным участком валапривода, профильный участок вала привода 10снабжен антифрикционной накладкой и выполнен треугольного поперечного сечения,концевая часть вала нагнетателя выполнена в виде кольцевой рамы, а его элементы,взаимодействующие с профильным участком вала привода; в виде катков с эластичным покрытием й установлены в раме на:осях.На фиг. 1 схематически показан поперечный разрез устройства...

Номер патента: 67782

Опубликовано: 01.01.1947

Автор: Ивахненко

МПК: G01P 3/58

Метки: валов, вращения, двух, разности, скоростей

...например, статоры от сель- синов. Ротором машины 1 служит железный цилиндр, покрытый со всех сторон (электролитически или другим способом) слоем серебра или меди толщиной 0,5 - 1,0 мм. Весьма важно, цтобы электрическая и магнитная проводимость ротора во всех радиальных направлениях была одинаковая. Ротором машины 2 служит обычный фазный ротор с неявно выраженными полюсами (может быть использовано также железо ротора сельсина). На этот ротор наматываются две обмотки 8 и 4, магнитные оси которых взаимноперпендикулярны. Концы обмоток выводятся через контактные кольца на зажимы машины 2. Одна из обмоток ротора машины 2 питается от сети 5 переменного тока (обмотка 3 возбуждения), благодаря чему в машине 267782 тор В, Н. Чистов редактор А. Н....

Номер патента: 107893

Опубликовано: 01.01.1957

Автор: Костенко

МПК: G01P 3/68

Метки: валов, вращения, двух, скоростей, сравнения, фотоэлектрическое

...двигателя 1, укреплен Г-образный кронштейн 2, В центре вращения вала установлен вета - лампа 3 (автомипа . источник с обильного т )Свет, излучаемый лампой 3, собирается в узкий пучок микрообъективом 4 и направляется натрехгранную призму или зеркало 5,которое отклоняет луч на 90" инаправляет его на зрачок фотосопротивления б. Лампа 3 и фотосопротивление б получают питаниеот аккумуляторных батарей соответственно бв и 80 в через контактные щетки 7.На другом валу,валу испытуемогозакреплен оптичесгформе диска.Геометрическая ось вспомогательного двигателя 1 является продолжением геометрической осииспьп уемого генератора 8, Каквидно из чертежа, оптическийклин 9 пересекает световой луч,падающий на фотосопротивление,Не имея механической связи...
