Газоразрядный источник неизотермической плазмы с осциллирующими электронами
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 196189
Автор: Кубарев
Формула
ГАЗОРАЗРЯДНЫЙ ИСТОЧНИК НЕИЗОТЕРМИЧЕСКОЙ ПЛАЗМЫ С ОСЦИЛЛИРУЮЩИМИ ЭЛЕКТРОНАМИ, содержащий систему электродов с внешним продольным постоянным магнитным полем, отличающийся тем, что, с целью увеличения плотности и скорости плазменного потока и расширения рабочего диапазона давлений, система электродов содержит два анода конической формы, расположенных вершинами один к другому, с независимыми потенциалами относительно катода; внешнее магнитное поле источника образует магнитную "пробку" в зазоре между анодами и имеет напряженность, возрастающую по радиусу от оси источника к периферии.
Описание
Известны источники плазмы типа Пеннинга, содержащие кольцевой анод и два катода, на которые накладывают внешнее продольное постоянное однородное магнитное поле. Такие источники работают при давлении 10-4-10-3 мм рт. ст.
Предложенный газоразрядный источник неизотермической плазмы отличается тем, что его система электродов снабжена двумя анодами конической формы, расположенными вершинами один к другому, с независимыми потенциалами относительно катода. Внешнее магнитное поле источника образует магнитную "пробку" в зазоре между анодами и имеет напряженность, возрастающую по радиусу от оси источника к периферии.
Это позволяет увеличить плотность и скорость плазменного потока и расширить рабочий диапазон давлений.

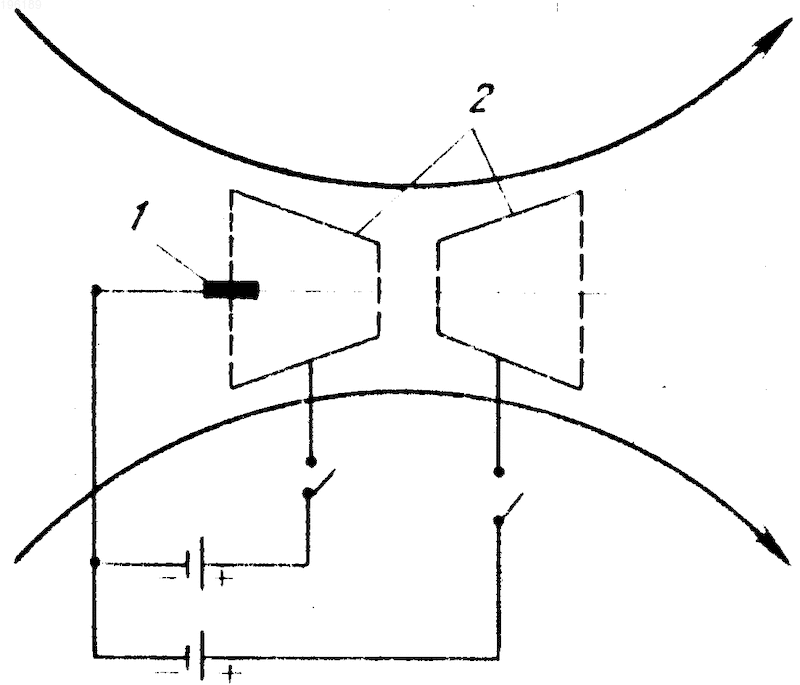

На чертеже изображена схема газоразрядного источника.
Источник содержит один катод 1, два анода 2 конической формы, имеющих независимые потенциалы относительно катода. Роль правого "зеркала" источника, вызывающего осцилляции электронов, выполняет магнитная "пробка", образованная внешним магнитным полем и расположенная в зазоре между анодами.
При включении анода, находящегося между катодом и магнитной пробкой, источник работает до давлений порядка 10-2 мм рт. ст. , а при включении другого анода - до 10-1 мм рт. ст.
Напряженность внешнего магнитного поля возрастает по радиусу от оси к периферии. Это обеспечивает фокусировку плазменного потока.
Рисунки
Заявка
873249/25, 29.10.1963
Кубарев Ю. В
МПК / Метки
МПК: H01J 17/14
Метки: газоразрядный, источник, неизотермической, осциллирующими, плазмы, электронами
Опубликовано: 15.05.1994
