Многополюсный ротор электрической машины с постоянными магнитами
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
МНОГОПОЛЮСНЫЙ РОТОР ЭЛЕКТРИЧЕСКОЙ МАШИНЫ С ПОСТОЯННЫМИ МАГНИТАМИ по авт. св. N 1731012, отличающийся тем, что, с целью упрощения технологии изготовления, межполюсные элементы выполнены прямоугольными в сечении, а отрезки хорд, ограничивающие сектора сечения полюса, расположены под углом 360o / 2p, где 2p число полюсов.
Описание
Цель изобретения упрощение технологии изготовления.

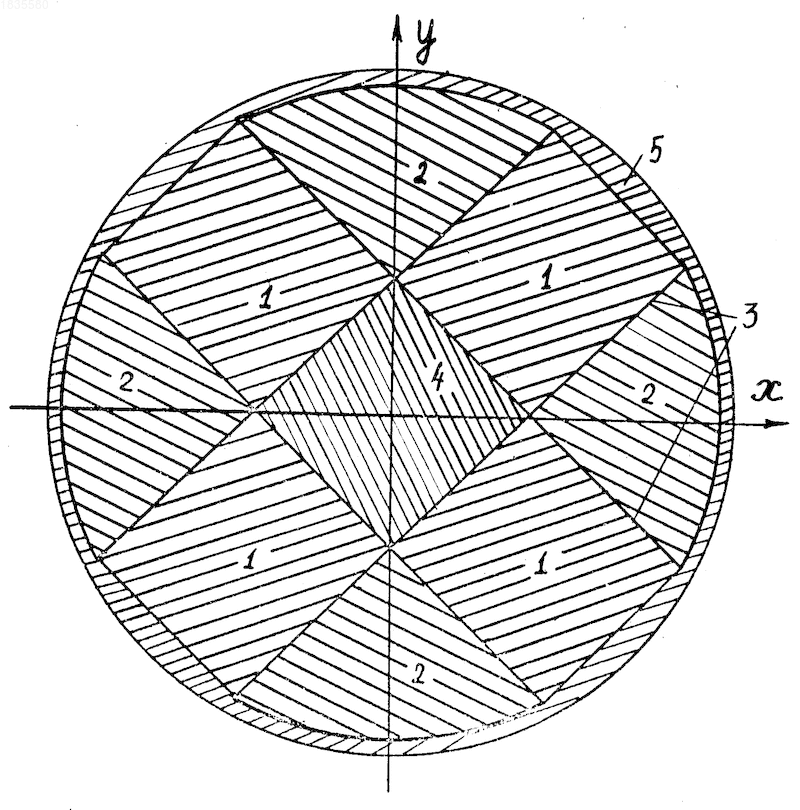

Сущность изобретения поясняется чертежом, где показано сечение ротора с 2р 4.
Многополюсный (в частности, четырехполюсный) ротор состоит из 2р межполюсных призматических элементов 1, имеющих в сечении форму прямоугольников с кристаллической и магнитной текстурой, перпендикулярной радиальной плоскости их симметрии и 2p полюсов 2 имеющих в сечении форму секторов, ограниченных дугой окружности по величине, равной полюсной дуге ротора, и двумя отрезками хорд 3, приведенных из концов полюсной дуги до пересечения между собой на оси полюса 2 под углом, равным
, оси легкого намагничивания полюсов параллельны их осям.Вал ротора 4 и оболочка 5 изготавливаются из немагнитного материала.
Многополюсный роторный магнит изготавливается и работает следующим образом. Из магнитотвердого материала, имеющего прямолинейную кристаллическую и магнитную текстуру (например, ЮНДК35Т5АА) вырезаются участки с направлением осей легкого намагничивания, параллельным осям полюсов 2 и перпендикулярным радиальным плоскостям симметрии для межполюсных элементов 1. Затем эти участки соединяются, например склеиваются, эпоксидным клеем. При этом боковые грани полюсов склеиваются с боковыми гранями межполюсных элементов 1. В процессе сборки межполюсные элементы ротора можно наклеивать на немагнитный вал 4 с соответствующей формой сечения, если при намагничивании в приосевую полость ротора не будут перемещаться проводники с током. Далее на ротор одевается цилиндрическая оболочка 5 из немагнитного электропроводящего материала (например, из алюминия). После сборки ротор намагничивается в том устройстве, в котором будет работать или в обычном индукторе. При намагничивании ротора в индукторе после намагничивания он перемещается, с сохранением магнитной цепи, в статор электрической машины, создавая магнитный поток возбуждения. После этого внутренняя часть ротора может быть заполнена немагнитным материалом (ротор насаживается на вал).
Ротор по изобретению по сравнению с прототипом имеет более простую технологию изготовления, поскольку межполюсные элементы выполнены простой призматической формы.
Изобретение относится к области производства постоянных магнитов (ПМ) и может быть использовано при изготовлении многополюсных роторных магнитов для синхронных электрических машин. Цель изобретения - упрощение технологии изготовления ПМ. Многополюсный роторный магнит изготавливается из полюсных и межполюсных цилиндрических участков из анизотропного магнитотвердого материала с прямолинейной кристаллической и магнитной текстурой. Межполюсные элементы выполнены прямоугольными в сечении, что способствует увеличению интенсивности магнитного поля в рабочем зазоре. 1ил.
Рисунки
Заявка
3955304/07, 30.07.1985
Конструкторское бюро постоянных магнитов, Симферопольский государственный университет
Стадник И. П, Гриднев А. И, Клевец Н. И
МПК / Метки
МПК: H02K 21/14
Метки: магнитами, многополюсный, постоянными, ротор, электрической
Опубликовано: 09.07.1995
Код ссылки
<a href="https://patents.su/0-1835580-mnogopolyusnyjj-rotor-ehlektricheskojj-mashiny-s-postoyannymi-magnitami.html" target="_blank" rel="follow" title="База патентов СССР">Многополюсный ротор электрической машины с постоянными магнитами</a>
