Формула
ЛАЗЕР, содержащий активный элемент, помещенный в резонатор, образованный зеркалами, и лампу накачки, заключенные в корпус, отличающийся тем, что, с целью повышения стабильности энергетических характеристик лазера при климатических и механических воздействиях, зеркала резонатора установлены на торцах дополнительного стержня, закрепленного консольно к корпусу за его среднюю часть параллельно оптической оси резонатора.
Описание
Цель изобретения повышение стабильности энергетических характеристик излучателя при климатических и механических воздействиях.

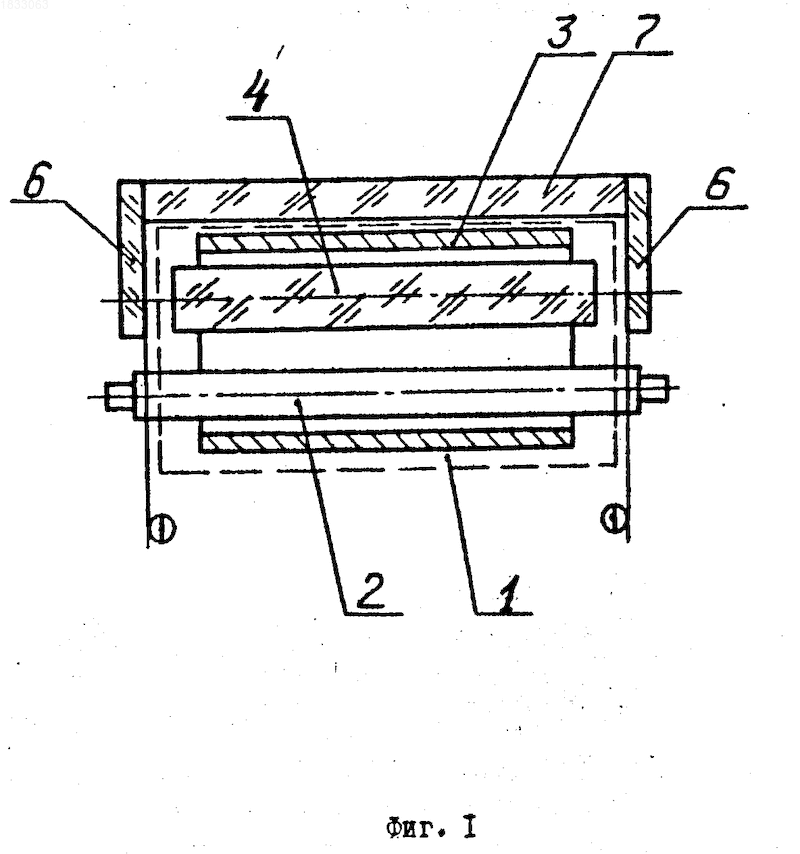

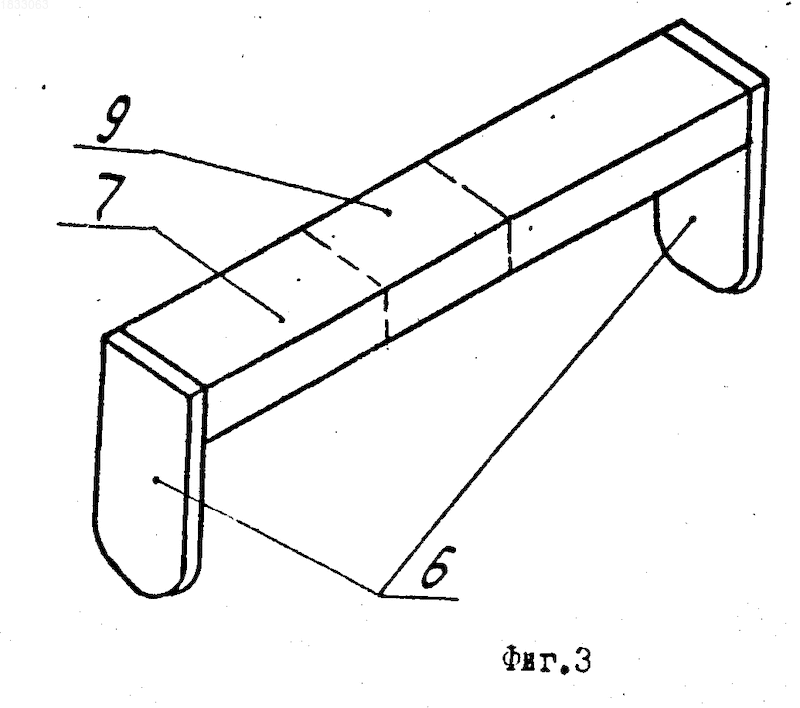

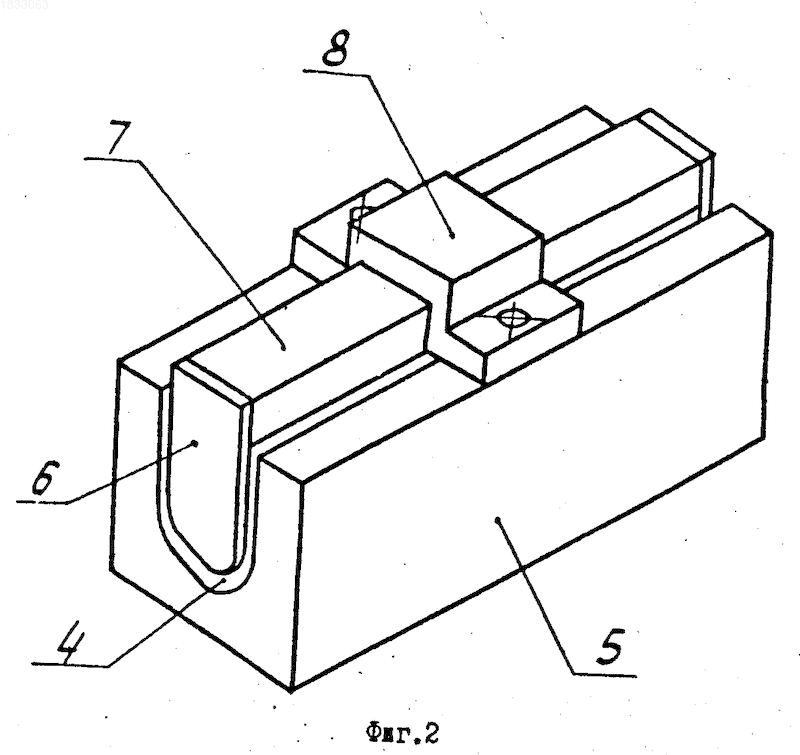

На фиг. 1 изображена оптическая схема предлагаемого лазера; на фиг. 2 лазер, общий вид; на фиг. 3 дополнительный стержень с закрепленными на его торцах зеркалами резонатора.
Лазер содержит осветительную систему 1, состоящую из лампы 2 накачки, отражателя 3 и активного элемента 4, корпус 5 и зеркала резонатора 6 (фиг. 1). Зеркала резонатора 6 установлены на дополнительный стеклянный стержень 7 с помощью оптического контакта или клея. Величина непараллельности торцов дополнительного стержня 7 не превышает 10". Непараллельность зеркал резонатора, прикрепленных к торцам дополнительного стержня, не превышает 10-15". Дополнительный стержень с зеркалами резонатора крепится к корпусу 5 лазера при помощи оправы 8, в которую он предварительно вклеивается эластичным материалом (например, герметиком ВГО-1) так, чтобы отсутствовал механический контакт (кроме контакта через эластичный материал в зоне 9) с корпусом лазера. Ширина оправы 8 вдоль оси стержня 7 не превышает 10-15 мм. Посадочное место для дополнительного стержня с зеркалами резонатора может быть предусмотрено также непосредственно в корпусе лазера.
Лазер работает следующим образом.
Световая энергия излучения лампы 2 накачки концентрируется с помощью осветительной системы 4 в активном элементе 1, создавая в нем инверсную населенность. В момент достижения инверсной населенности порогового значения за счет положительной обработки связи, создаваемой зеркалами резонатора 6, развивается импульс генерации. Характеристики импульса генерации определяются взаимным расположением зеркал резонатора 6. Требуемое взаимное расположение зеркал резонатора 6, установленных на дополнительном стеклянном стержне 7, сохраняется с точностью 1-2" при климатических воздействиях в диапазоне температур
50оС. Возможные изгибовые деформации корпуса 5 лазера, также возникающие при различных климатических воздействиях, могут лишь незначительно изменить пространственное расположение дополнительного стержня 7, не изменяя при этом угол между зеркалами резонатора 6.Отсутствие прямого механического контакта дополнительного стержня и зеркал резонатора с корпусом лазера обеспечивает стабильность взаимного расположения зеркал резонатора при климатических воздействиях. Так, при изменении температуры от -50 до +50оС непараллельность зеркал резонатора не изменяется более, чем на 5". Стабильность взаимного расположения зеркал резонатора обеспечивает стабильность энергетических характеристик лазерного излучателя.
использование: в лазерной технике. Сущность изоретения: зеркала резонатора установлены на торцах дополнительного стержня, закрепленного консольно к корпусу за его среднюю часть параллельно оптической оси резонатора. 3 ил.
