Люминесцентный состав для газоразрядных ламп низкого давления

ЛЮМИНЕСЦЕНТНЫЙ СОСТАВ ДЛЯ ГАЗОРАЗРЯДНЫХ ЛАМП НИЗКОГО ДАВЛЕНИЯ, включающий люминофор сине-зеленого цвета свечения, ортофосфат стронция-магния, активированный оловом и ортосиликат цинка-магния, активированный марганцем, отличающийся тем, что, с целью повышения светового потока и улучшения цветовых характеристик, он содержит в качестве люминофора сине-зеленого цвета свечения галофосфат стронция, активированный сурьмой, и дополнительно оксид иттрия, активированный европием, и хлорофосфат стронция-бария, активированный европием, при следующем соотношении компонентов, мас.
Галофосфат стронция, активированный сурьмой 53 61
Ортофосфат стронция-магния, активированный оловом 27 34
Ортосиликат цинка-магния, активированный марганцем 3 6
Оксид иттрия, активированный европием 2 6
Хлорофосфат стронция-бария, активированный европием 3 9

Изобретение относится к электротехнической промышленности и может быть использовано при производстве газоразрядных ламп низкого давления с улучшенной цветопередачей.
Целью изобретения является повышение светового потока и улучшение цветовых характеристик люминесцентных ламп.
Это обеспечивает люминесцентный состав, содержащий нижеследующие компоненты, мас.
Галофосфат стронция,
активированный сурьмой,
сине-зеленого цвета свечения 53-61
Ортофосфат
стронция-магния,
активированный оловом 27-34
Ортосиликат
цинка-магния,
активированный марганцем 3-6 Оксид иттрия, активированный европием 2-6
Хлорфосфат
стронция-бария,
активированный европием 3-9
Галофосфат стронция, активированный сурьмой в количестве 0,8 мас. имеет марку ФЛ-500; ортофосфат стронция-магния, активированный оловом в количестве 0,4 мас. выпускается под маркой ФЛ-630-2; ортосиликат цинка-магния, активированный марганцем в количестве 4 мас. имеет марку ФЛ-530 и соответствует ТУ 6-09-01-674-86; оксид иттрия, активированный трехвалентным европием в количестве 6 мас. марки ФЛ-612-1 по ТУ 6-09-5260-88; хлорфосфат стронция-бария, активированный двухвалентным европием в количестве 4 мас. марки ФЛ-447 по ТУ 6-09-5258-88.

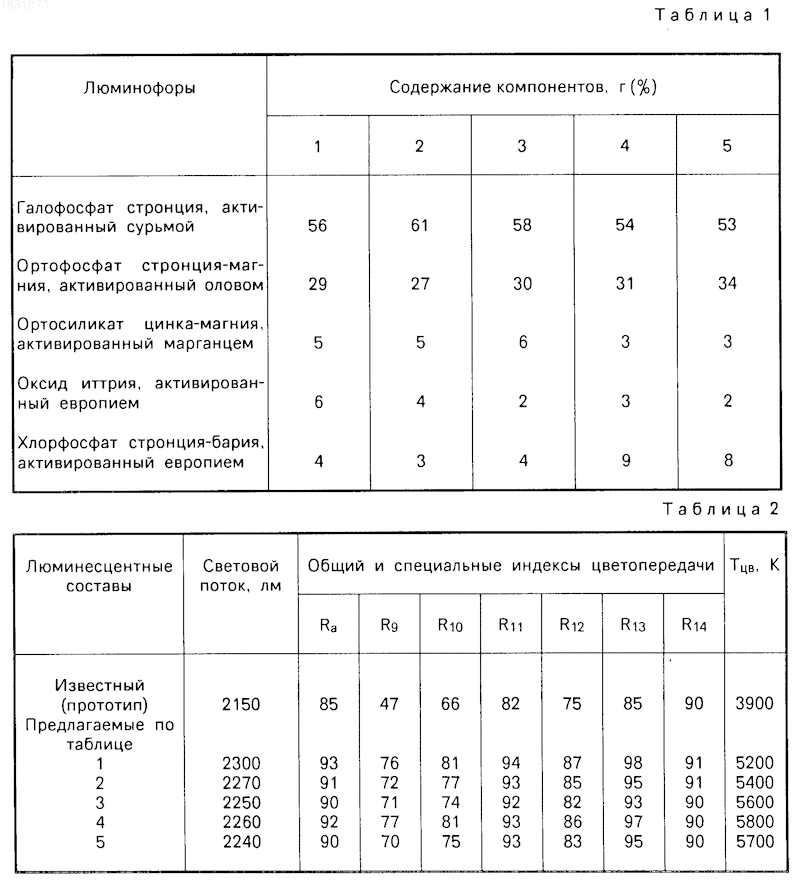

Для экспериментальной проверки состава были подготовлены пять смесей компонентов, приведенных в табл. 1.
Галофосфат стронция, активированного сурьмой, повышает величину и стабильность светового потока, а также улучшает цветопередачу ламп. Использование его в указанных пределах обусловлено заданной цветовой температурой ламп Т_цв 5500 500 К. При введении его в смесь менее 53% происходит сдвиг в сторону более низких цветовых температур, а при увеличении его содержания более 61% цветовая температура выходит за верхний предел.
Содержание оксида иттрия, активированного европием в указанных пределах, обусловлено необходимостью достижения высоких значений светового потока и индексов цветопередачи. При этом содержание в составе оксида иттрия, активированного европием, менее 2% приводит к снижению величины светового потока и ухудшению цветопередачи, а при использовании его свыше 6% повышает стоимость ламп.
Хлорофосфат стронция-бария, активированный европием, улучшает цветопередачу ламп. Содержание его обусловлено указанными пределами цветовой температуры. Увеличение его содержания сдвигает лампы в область более высоких цветовых температур, а уменьшение в область более низких цветовых температур.
Пример изготовления люминесцентного состава.
В фарфоровый барабан емкостью 2 л загружают 600 г ситалловых шаров диаметром 18-25 мм, 56 г галофосфата стронция, активированного сурьмой; 29 г ортофосфата стронция-магния, активированного оловом; 5,0 г ортосиликата цинка-магния, активированного марганцем; 6,0 г оксида иттрия, активированного европием; 4,0 г хлорфосфата стронция-бария, активированного европием, 60 мл лака на основе сополимера бутилметакрилата и метакриловой кислоты, растворенного в бутилацетате, вязкостью 0,01 Па с при температуре 293 К и 1% тетрафосфата бария. Затем полученную смесь размалывают в течение 20 мин при скорости вращения барабана 60 об/мин.
После этого полученную люминофорную суспензию по стандартной методике наносят на трубку люминесцентной лампы. Удельная нагрузка составляет 3,5-4,0 мг/см². Выжигание связующего вещества осуществляется при 500-520^оС в течение 5 мин с поддувом горячего воздуха.
Для сравнения аналогичным образом была приготовлена люминофорная суспензия с известным составом типа ФЛЦ 610-3900-4 по прототипу.
С использованием предлагаемого и известного составов были изготовлены люминесцентные лампы низкого давления мощностью 36 Вт с цветовой температурой Т_цв 5500 500 К. В табл. 2 приведены данные, характеризующие световой поток после 100 ч горения, общий и специальные индексы цветопередачи.

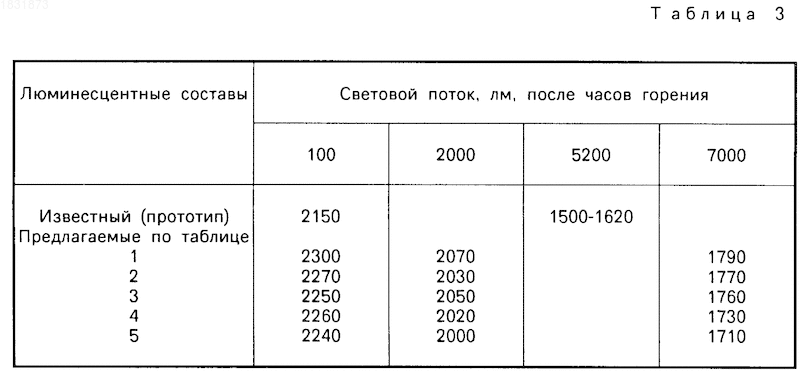

В табл. 3 представлены данные по изменению светового потока ламп в зависимости от времени горения, характеризующие стабильность свечения.
Как видно из таблиц, газоразрядные лампы с люминесцентным составом по изобретению имеют более высокие значения как светового потока, так и индексов цветопередачи. При этом световой поток возрос на 4-7% общий индекс цветопередачи R_a на 6-9% Особенно заметно возросли специальные индексы цветопередачи, так R₉, характеризующий передачу красного цвета, на 49-64% желтого R₁₀ на 12-23% зеленого R₁₁ на 12-15% синего R₁₂ на 9-16% цвета кожи человека R₁₃ на 9-15% Цветопередача зеленой листвы R₁₄ практически осталась без изменений. Повышена также стабильность светового потока в процессе срока службы ламп.
Лампы с использованием состава по изобретению особенно необходимы для проведения работ, где требуется высокая степень различения цветов, в частности, в полиграфической, ткацкой, швейной, обувной отраслях промышленности, для освещения музеев и картинных галерей.
Использование изобретения позволяет, таким образом, увеличить световой поток на 4-7% общий индекс цветопередачи на 6-9% а также повысить специальные индексы цветопередачи.
Сущность изобретения: люминесцентный состав для газоразрядных ламп низкого давления содержит следующие компоненты, мас.%: галофосфат стронция, активированный сурьмой 53 - 61; ортофосфат стронция магния, активированный оловом 27 - 34; ортосиликат цинка - магния, активированный марганцем 3 - 6, оксид иттрия, активированный европием 2 - 6, хлорфосфат стронция - бария, активированный европием 3 - 9. Характеристики лампы, световой поток 2240 - 2300 лм после 100 ч горения спад светового потока за 7000 ч горения 22 - 24% . 3 табл.
