Устройство для развития мышц ног
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТРОЙСТВО ДЛЯ РАЗВИТИЯ МЫШЦ НОГ, содержащее установленные на стойках каркас с креслом и средство для создания нагрузки, включающее трособлочную систему, штангу с валиком для ног, основную опору и шарнирно соединенные между собой под углом один к другому рычаги, свободный конец одного из которых шарнирно соединен со стойкой, отличающееся тем, что, с целью повышения эффективности развития путем обеспечения возможности регулировки нагрузки в зависимости от веса тренирующегося, оно имеет упругую подставку, дополнительную опору, стойки выполнены телескопическими, одна из них несет полки, свободный конец другого рычага установлен на полке с возможностью поперечного перемещения относительно стойки, опоры установлены с возможностью взаимодействия с поверхностью каркаса, перемещения вдоль нее и фиксации, свободные концы которых установлены с возможностью перемещения по рычагам для изменения их плеч, штанга несет установленную с возможностью перемещения и фиксации втулку, а свободный конец штанги шарнирно соединен с креслом, при этом один конец троса шарнирно соединен с втулкой, другой шарнирно соединен с шарниром рычагов, а последний свободно размещен на упругой подставке.
2. Устройство по п.1, отличающееся тем, что оно имеет упругие элементы для размещения на них стоек.
Описание
Целью изобретения является повышение эффективности развития за счет обеспечения возможности регулировки нагрузки в процентном отношении к весу тренирующегося.

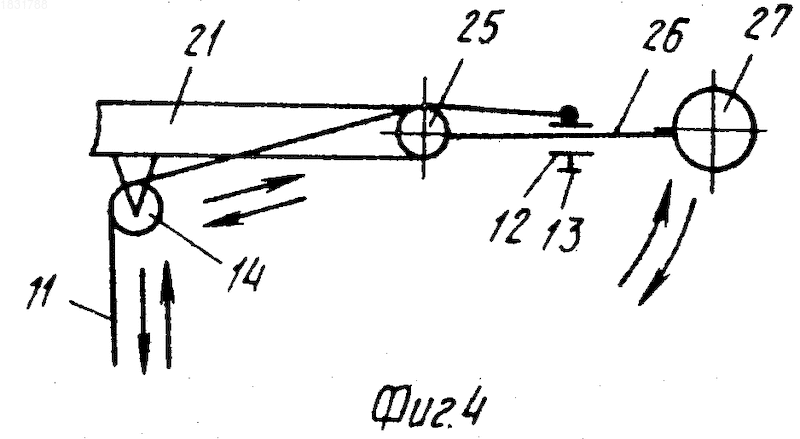

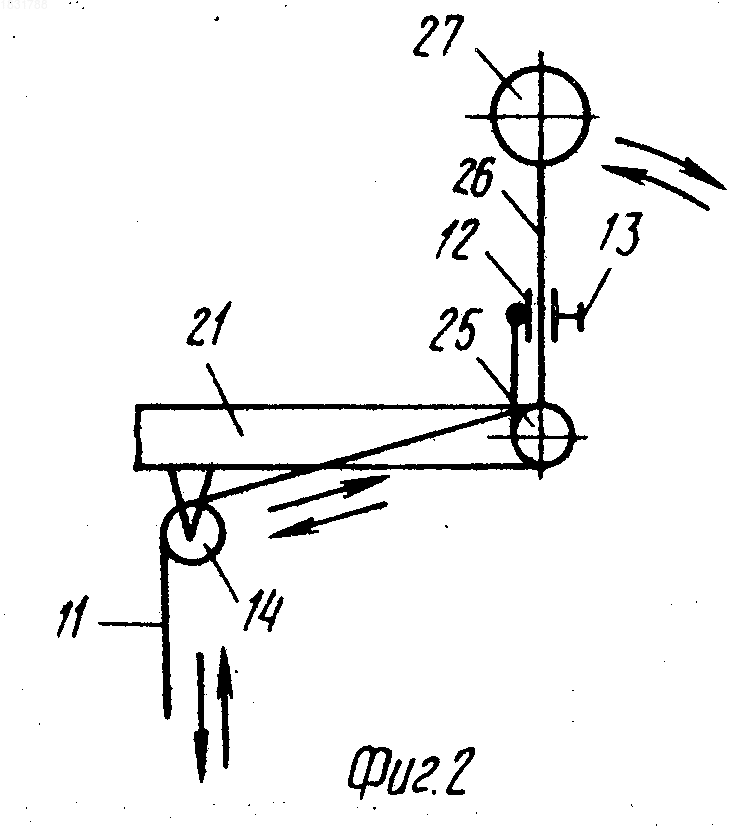

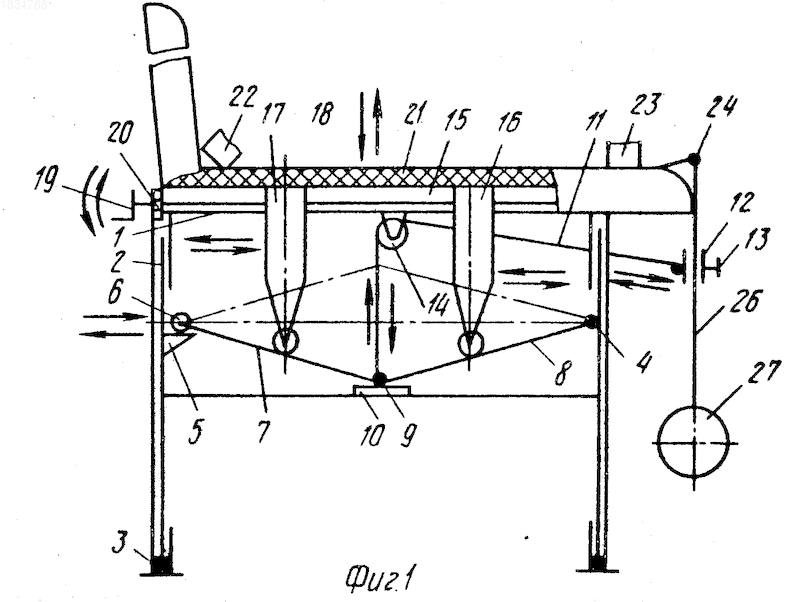

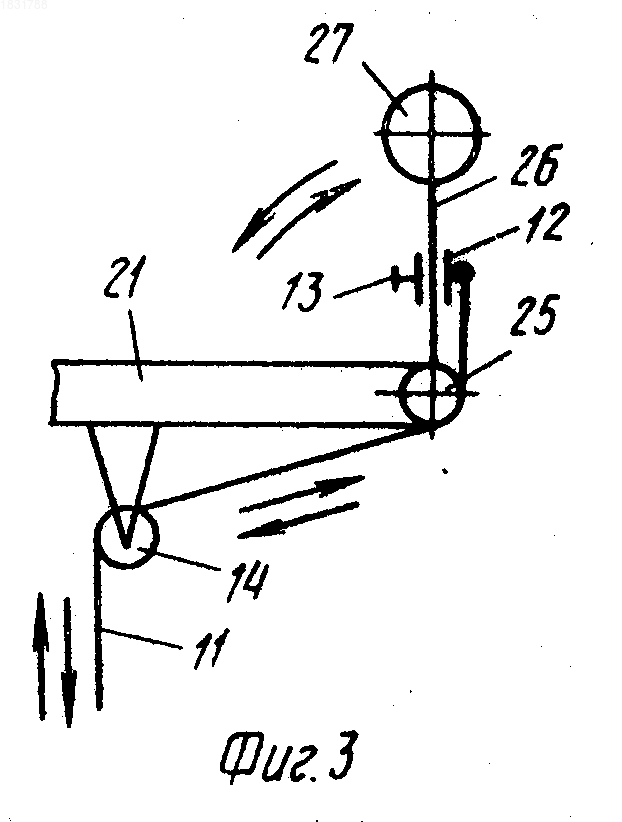

На фиг. 1 изображен общий вид устройства для выполнения упражнения сидя; на фиг. 2 то же; на фиг. 3, 4 в положении лежа.
Устройство для развития мышц ног состоит из каркаса 1, находящегося на телескопических стойках 2 с упругими элементами 3, несущими шарниры 4, полки 5 с подвижной опорой 6, поддерживающие рычаги 7, 8 с одного конца, с другого соединенные шарниром 9 и опирающиеся на упругую подставку 10 и подвижно связанные с гибкой тягой 11, оканчивающейся втулкой 12 со стопором 13, которым тяга 11 соединяет рычаги 7, 8 с одним из узлов, предназначенным для выполнения определенных упражнений, устанавливаемого на каркасе 1 с блоками 14 для тяг 11, и с вмонтированными в каркас направляющими 15, несущими разнесенные опоры 16, 17, опирающиеся на рычагах 7, 8 с возможностью перемещения вдоль последних в направлениях, противоположных один другому с помощью регулировочного элемента 18 с рукояткой 19, стопором 20 с целью изменения соотношения плеч рычагов 7, 8 и соответственно регулировки нагрузки на тяге 11. Нагрузка может быть больше или меньше веса тренирующегося.
Устройство имеет также раскладывающее кресло 21 с ремнями 22, 23, закрепленную на шарнире 24 или ролике 25 штангу 26 с валиком 27 для ног.
Пользуются устройством следующим образом.
Величина нагрузки выражается в процентном отношении к весу занимающегося, располагающегося на каркасе 1 в кресле 21 и регулируется следующим образом: смещением опор 16. 17 одно относительно другой (сближением или удалением) с помощью рукоятки 19 регулировочного элемента 18 (например, винтового), перемещением крепления гибкой тяги 11 вдоль рычагов 7, 8; регулировкой плеча приложения усилий в месте крепления тяги 11 к нагруженному узлу. В результате регулировки задается соотношение плеч рычагов 7, 8 или нагруженного узла соответственно требуемой нагрузке, выраженной в процентном отношении к весу занимающегося, получаемой в точке приложения усилий при выполнении упражнения.
На фиг.1 изображен частный случай крепления тяги 11 к рычагам 7, 8.
Для выполнения упражнений занимающийся располагается на кресле 21, размещенном на каркасе 1, предварительно отрегулировав нагрузку в точке приложения усилий, затем, воздействуя на эту точку, выполняет упражнение, прикладывая то или иное усилие. В результате тяга 11, связанная с точкой (местом) приложения усилий, приводит в движение систему рычагов 7, 8 с шарниром 9, которая, смещаясь вверх, одновременно поворачивается в шарнире 4 и перемещается опорой 6 на полке 5, вначале удаляясь от шарнира 4, а затем приближаясь к нему. При этом опоры 16, 17 будут перемещаться вверх вместе с каркасом 1, несущим тренирующегося. После выполнения движения под воздействием веса занимающегося устройство принимает исходное положение.
В данном устройстве занимающийся после размещения в кресле 21 ногами входит в контакт с валиком 27, воздействуя на него ногами, при этом разворачивается штанга 26 на определенный угол, за счет чего посредством тяги 11 перемещается шарнир 9, а вместе с ним и рычаги 7, 8 с опорами 16, 17, перемещая каркас 1 с креслом 21.
На рычагах 7, 8 может быть нанесена необходимая информация, связанная с величиной создаваемой нагрузки в зависимости от веса тренирующегося.
Данное устройство позволяет повысить эффективность развития мышц ног.
Изобретение относится к конструкции тренажеров, в частности к устройствам для развития мышц ног, и позволяет повысить эффективность развития за счет обеспечения возможности регулировки нагрузки в процентном отношении к весу тренирующегося посредством наличия рычагов соединенных шарниром, опирающихся на упругую подставку и подвижно связанных с гибкой тягой. 1 з.п. ф-лы, 4 ил.
