Способ определения вакуумной работы выхода коллектора многоэлементного электрогенерирующего канала
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ОПРЕДЕЛЕНИЯ ВАКУУМНОЙ РАБОТЫ ВЫХОДА КОЛЛЕКТОРА МНОГОЭЛЕМЕНТНОГО ЭЛЕКТРОГЕНЕРИРУЮЩЕГО КАНАЛА, включающий измерение вакуумной вольт-амперной характеристики канала при изменении внешней нагрузки, регистрацию напряжения Vxx холостого хода и оценку вакуумной работы выхода коллектора, отличающийся тем, что, с целью повышения точности при испытаниях канала с одинаковыми и последовательно соединенными элементами, при измерении вольт-амперной характеристики измеряют сопротивление утечек Rут тока по изоляции, а оценку вакуумной работы выхода коллектора
co(эВ) осуществляют из соотношения
где SЕ - площадь боковой поверхности эмиттера, см2;
A = 120 А/(см2
К4) - постоянная Ричардсона;
- полулогарифмический наклон вольт-амперной характеристики в области задерживающего потенциала;
k = 1,38 10-23 Дж/К - постоянная Больцмана;
e = 1,6 10-19 Кл - заряд электрона;
n - число электрогенерирующих элементов в канале.
Описание
Целью настоящего изобретения является устранение указанного недостатка, а именно повышение точности.
Указанная цель достигается предложенным способом определения вакуумной роботы выхода коллектора
со ЭГК во время петлевых испытаний, включающим съем вакуумной ВАХ при изменении сопротивления нагрузки, оценку температуры эмиттера ТЕ и оценку co, отличающимся тем, что при съеме ВАХ регистрируют напряжение холостого хода Vxx и измеряют полулогарифмический наклон ВАХ в области задерживающего потенциала, измеряют сопротивление утечек тока по изоляции Rут, а оценку coпроизводят по выражениюсо=
ln
(1)где SE площадь боковой поверхности эмиттера, см2;
А 120 А/(cм2 К4) постоянная Ричардсона;
V/ lnj полулогарифмический наклон ВАХ в области задерживающего потенциала;k 1,38
10-23 Дж/К постоянная Больцмана;е 1,6
10-19Кл заряд электрона;n число ЭГЭ в ЭГК.

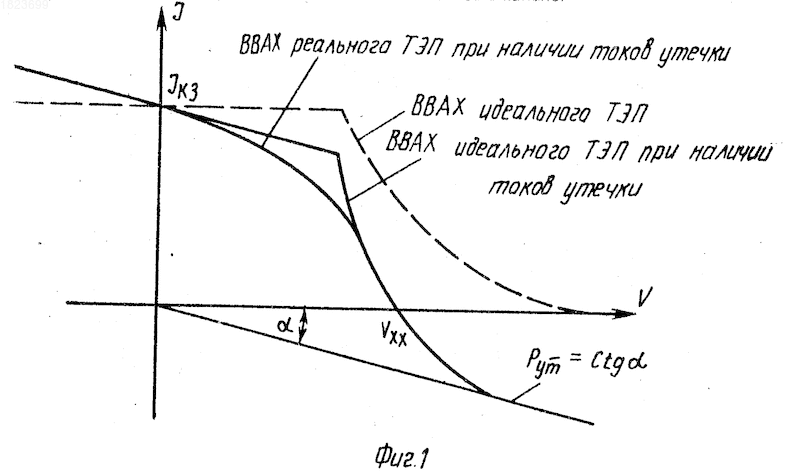

На фиг.1 приведена идеальная ВВАХ термоэмиссионного преобразователя ТЭП в отсутствие и при наличии токов утечки (здесь j ток;
ток короткого замыкания; V напряжение; Vхх напряжение холостого хода; Rут сопротивление утечки;

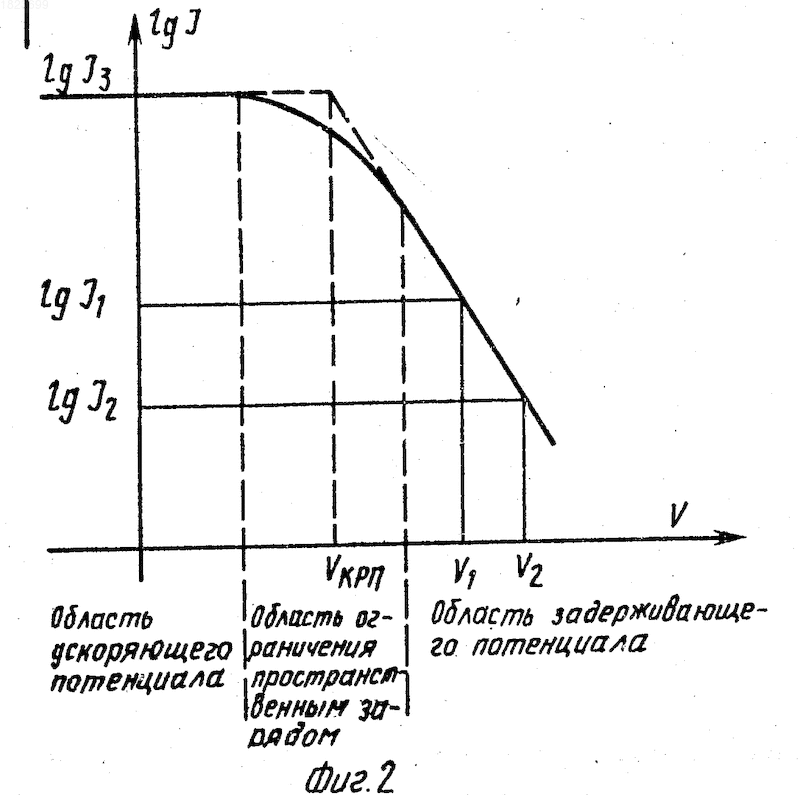

угол); на фиг.2 ВВАХ ТЭП в полулогарифмическом масштабе с типичными областями, а ускоряющего и б задерживающего потенциала и области ограничения проходящего тока пространственным зарядом, по которой оценивается средняя температура эмиттера.Способ осуществляется следующим образом.
После загрузки петлевого канала (ПК) с ЭГК в ячейку реактора ЭГК вакуумируют, после чего начинается ступенчатый подъем тепловой мощности реактора для вакуумного обезгаживания ЭГК. На каждой ступеньке тепловой мощности или уровне температуры коллектора снимается ВВАХ.
В области задерживающего потенциала ВВАХ измеряют наклон
V/ lgj в виде измерений двух близких значений напряжений V1 и V2 и соответствующих им токов j1 и j
и определяют ТЕ по формулеTE=
(2)Регистрируют напряжение холостого хода Vxx. Сопротивление утечек изоляции определяют по измеренному наклону линейной асимптомы на хвосте ВВАХ в области отрицательных проходящих токов как ctg
= Rут, после чего по (1) находим со. Затем повышают мощность реактора или изменяют температуру коллектора и снова снимают ВВАХ с аналогичным определением со.Формула (1) получена следующим образом.
В случае положительного измеряемого выходного напряжения ток утечки будет течь в направлении, противоположном току через ТЭП, а измеряемый ток будет равен разности этих тока. В точке холостого хода ток утечки сравнивается с током с эмиттера на коллектор, т.е.
Iкзe
(3) где Iкз ток короткого замыкания, равныйIкз SEATE2e-e
Eo/kTE (4)Подставляя (4) в (3), получим формулу (1)
со=
ln
(1')Реализуемость и эффективность предложенного способа были проверены экспериментального при испытаниях пятиэлементного ЭГК в реакторе в выравненном поле тепловыделения. По предлагаемому способу из набора экспериментальных ВВАХ были определены
co для каждого уровня тепловой мощности и температуры коллектора. Предлагаемый способ позволил повысить точность определения co при петлевых испытаниях ЭГК с одинаковыми ЭГЭ.Использование: петлевые испытания в реакторе термоэмиссионных электрогенерирующих каналов. Сущность изобретения: во время вакуумного обезгаживания канала при ступенчатом подъеме тепловой мощности реактора измеряют вакуумную вольт-амперную характеристику с регистрацией напряжения холостого хода Vxx и полулогарифмического наклона ВАХ в области задерживающего потенциала dV/dlnj, измеряют сопротивление Rут утечек тока по изоляции, а вакуумную работу выхода
co коллектора оценивают из определенного соотношения. 2 ил. Рисунки
Заявка
4882158/21, 16.11.1990
Головное конструкторское бюро Научно-производственного объединения "Энергия"
Синявский В. В, Шуандер Ю. А
МПК / Метки
МПК: H01J 45/00
Метки: вакуумной, выхода, канала, коллектора, многоэлементного, работы, электрогенерирующего
Опубликовано: 27.02.1996
