Мощная вч и свч транзисторная структура

Номер патента: 1766220

Авторы: Безрядина, Булгаков, Колесникова, Кочетков, Петров

Формула

МОЩНАЯ ВЧ И СВЧ ТРАНЗИСТОРНАЯ СТРУКТУРА, содержащая полупроводниковую подложку с коллекторными и базовыми областями, в пределах каждой из базовых областей размещены расположенные в ряд эмиттерные области, сформированные в виде непрерывных или имеющих посередине разрывы полосок, включающие области контактов с металлизацией, отличающаяся тем, что, с целью увеличения выходной мощности, коэффициента усиления по мощности и КПД за счет повышения равномерности тепловыделения, области контактов с металлизацией каждой эмиттерной полости расположены на противоположных по длине полоски краях, а поверхностное сопротивление R_s полосок удовлетворяет условию
R_s , ,
где h - усредненная ширина полосок;
l - длина полоски, находящаяся между контактами
с металлизацией данной полоски или удвоенная длина между контактом и разрывом при наличии последнего, k = 1 Ом/ .

Описание

Изобретение относится к полупроводниковой электронике, в частности к конструкции мощных СВЧ-полупроводниковых приборов.
Цель изобретения - увеличение выходной мощности, коэффициента усиления по мощности и КПД транзисторной структуры за счет повышения равномерности тепловыделения.
Изобретение поясняется чертежом.

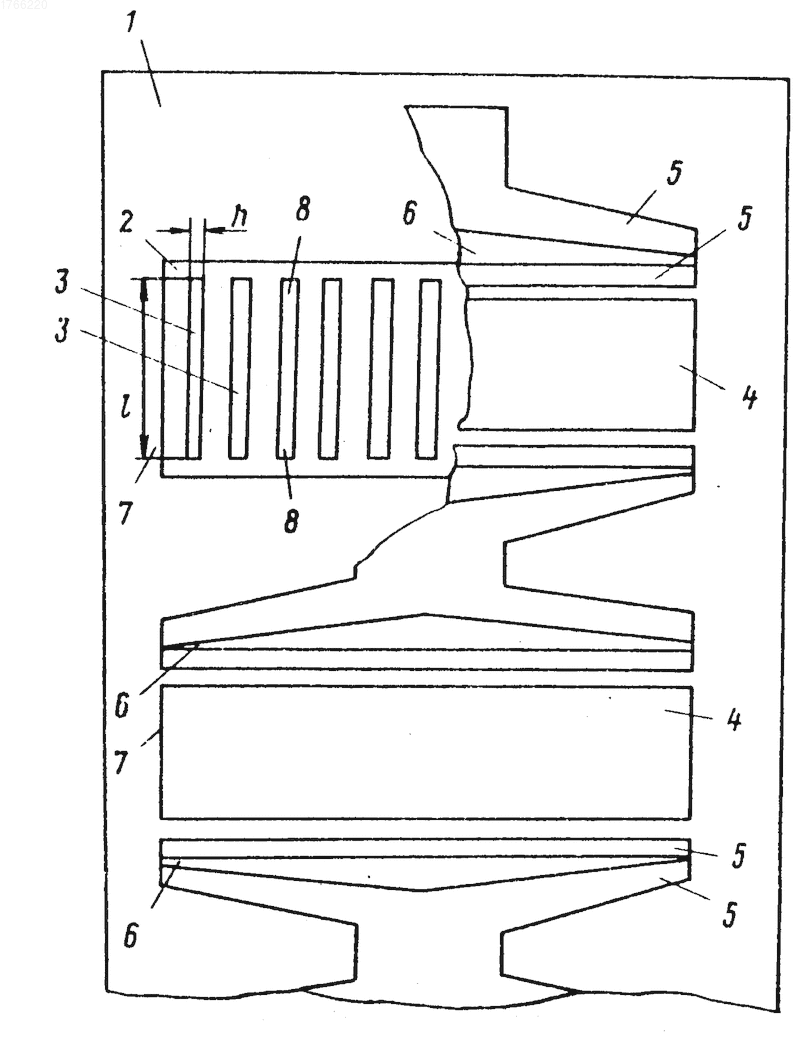

На чертеже представлена ВЧ (СВЧ) транзисторная структура, которая включает в себя полупроводниковую подложку 1, являющуюся телом коллектора. На подложке сформированы базовые и эмиттерные области (соответственно 2 и 3). Базовые области котактируют с базовой металлизацией 4. Контакты эмиттерных областей, выполненных в виде полосок длиной l и шириной h, с эмиттерной металлизацией 5 расположены на противоположных по длине краях полосок. Последовательно с контактами к эмиттерным областям подключены балластные резисторы 6. Базовые области 2 и сгруппированные в их пределах эмиттерные области 3 образуют транзисторные ячейки 7.
Поверхностное сопротивление R_s эмиттерных полосок удовлетворяет условию

R_s

, (1) где h - усредненная ширина полосок;
l - длина полоски, находящаяся между контактами полоски с металлизацией или удвоенная длина между контактом и разрывом посередине полоски при наличии последнего, k=1 Ом/

.
В случае, если эмиттерные полоски соединены одна с другой перемычками и образуют сетку,
h =

где l_ih_i - соответственно длина и ширина i-го участка (из общего числа N), элементарного фрагмента эмиттерной технологии длиной l.
Расположение контактов к эмиттерным полоскам 3 на их противоположных по длине краях позволяет перераспределить эмиттерный ток и выделяющуюся тепловую мощность в транзисторной ячейке 7 за счет оптимального выбора распределенного сопротивления эмиттерных полосок путем изменения их поверхностного сопротивления R_s, в пределах неравенства (1). Выполнение условия (1) приводит к тому, что R_s с одной стороны, достаточно мало, чтобы обеспечить растение эмиттерного тока от краев полоски 3 к ее середине, а с другой стороны, достаточно велико, чтобы уменьшить плотность тока в середине полоски по сравнению с краями и тем самым максимально приблизить температуру разогрева центра транзисторной ячейки к температуре разогрева ее периферии. Повышение однородности разогрева каждой транзисторной ячейки 7 приводит к повышению энергетических параметров транзисторной структуры в целом.
П р и м е р. Транзисторная структура содержит 20 ячеек с размерами базовых областей 400х46 мкм², внутри каждой из которых сформирован ряд эмиттерных полосок с размерами 30х3 мкм². Балластные резисторы клиновидной формы, имеющие длину в центре 10 мкм и на краях 6 мкм, расположены в разрывах эмиттерной металлизации с двух противоположных сторон каждой ячейки. Поверхностное сопротивление эмиттерных областей R_s=3

0,2 Ом/

(за счет формирования на поверхности эмиттеров слоя PtSi). В схеме с общим эмиттером на частоте 600 МГц при напряжении питания Е_к=40 В такая транзисторная структура имеет выходную мощность Р_вых=66 Вт, коэффициент усиления по мощности К_ур=6,5 и КПД=56%.
Для сравнения, аналогичная транзисторная стpуктура, отличающаяся тем, что эмиттерная и базовая металлизации каждой ячейки представляют собой две вложенные друг в друга гребенки с основаниями из противоположных сторон ячейки, а балластные резисторы, расположенные со стороны эмиттерной металлизации, имеют вдвое больший номинал, при тех же условиях измерения имеем Р_вых=60 Вт, К_ур=5,8 и КПД=49%.
Использование изобретения позволяет на 5-10% повысить выходную мощность, коэффициент усиления по мощности и КПД мощных СВЧ-транзисторов.
Использование: конструкции мощных ВЧ- и СВЧ- полупроводниковых приборов, обеспечивающих равномерность распределенного тепла. Сущность изобретения: контакты эмиттерных полосок с металлизацией сформированы на противоположных краях полосок, а поверхностное сопротивление R_S эмиттерных полосок удовлетворяет определенному условию. 1 ил.

Рисунки

Заявка

4833200/25, 30.05.1990

Воронежский государственный университет им. Ленинского комсомола

Петров Б. К, Булгаков О. М, Безрядина Г. В, Кочетков А. И, Колесникова Л. И

МПК / Метки

МПК: H01L 29/73

Метки: мощная, свч, структура, транзисторная

Опубликовано: 15.11.1994
