Амортизатор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1757282
Автор: Ребкало
Формула
АМОРТИЗАТОР, содержащий коаксиально установленные корпус с винтовыми нарезками и упругий элемент с витками прямоугольной формы, отличающийся тем, что, с целью повышения вибродемпфирующих свойств и надежности, он снабжен установленной коаксиально упругому элементу втулкой, имеющей на поверхности, обращенной к последнему, канавки прямоугольной формы, каждый виток прямоугольной формы представляет собой кольцо, установленное в канавке втулки с осевым и превышающем его радиальным натягом.
Описание
Известна упругая опора, содержащая цилиндрической корпус и спиральную пружину, между которыми расположен эластичный вкладыш, обеспечивающий фрикционное демпфирование вибраций в вертикальном направлении за счет трения витков пружины об эластичный материал вкладыша.
Недостатком данной конструкции упругой опоры является отсутствие демпфирования в горизонтальной плоскости и низкая надежность, связанная со старением и износом эластичного материала вкладыша при эксплуатации.
Известен упругий элемент, содержащий коаксиально установленные корпус с винтовыми нарезками и упругий элемент с витками прямоугольной формы, заполненными упругим наполнителем, и размещенные внутри поршни.
Недостатком этого устройства является отсутствие поверхности трения в направлении действия радиальных сил и крутящего момента, что не позволяет демпфировать вызванные ими колебания, а также применение упругого наполнителя для передачи усилия от машины к виткам корпуса, что снижает его надежность.
Целью изобретения является повышение вибродемпфирующих свойств и надежности.
Поставленная цель достигается тем, что амортизатор, содержащий коаксиально установленные корпус с винтовыми нарезками и упругий элемент с витками прямоугольной формы, снабжен установленной коаксиально упругому элементу втулкой, имеющей на поверхности, обращенной к последней, канавки прямоугольной формы, каждый виток прямоугольной формы представляет собой кольцо, установленное в канавке втулки с осевым и превышающим его радиальным натягом.

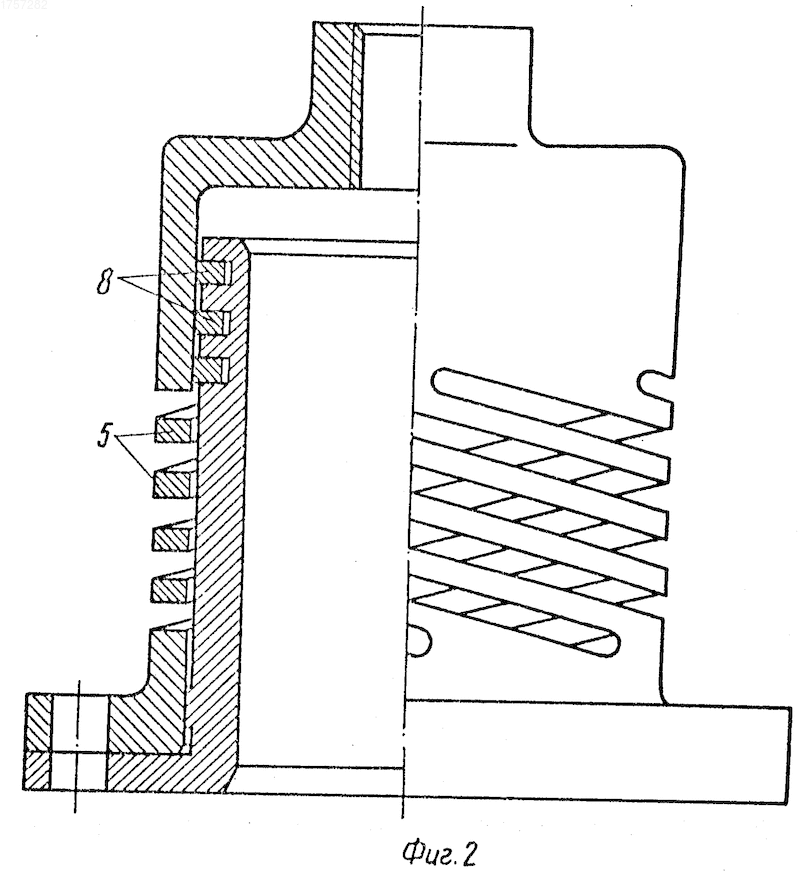

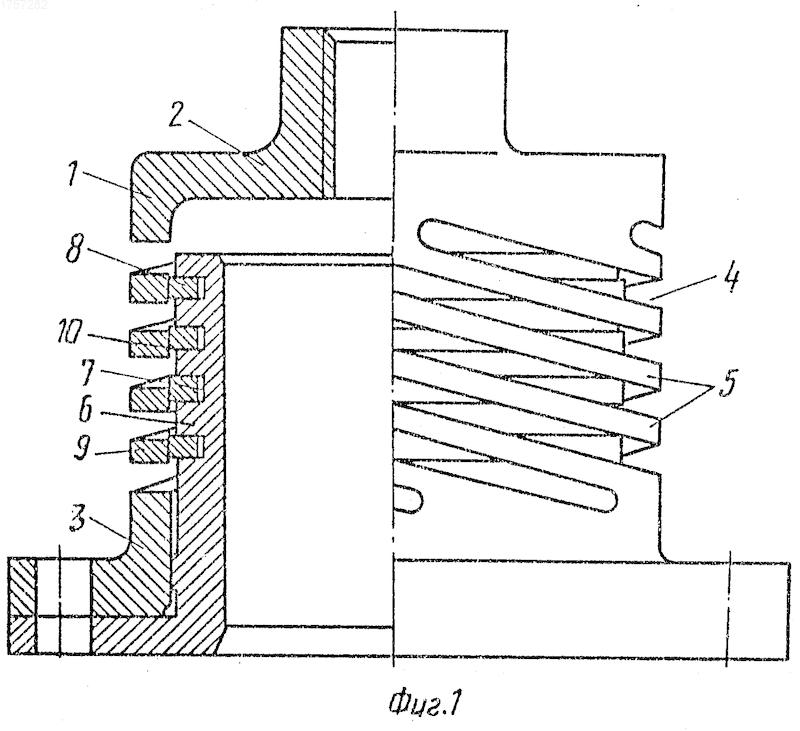

На фиг. 1 изображен амортизатор, продольный разрез; на фиг. 2 вариант исполнения амортизатора.
Амортизатор содержит корпус 1 с фланцами 2 и 3, которыми он крепится к фундаменту и амортизируемой машине. В средней части корпуса 1 выполнены винтовые нарезки 4, образующие витки 5.
К корпусу изнутри со стороны фланца 2 коаксиально закреплена втулка 6, имеющая кольцевые канавки 7, в которых установлен упругий элемент 8 с витками прямоугольной формы, обжатыми в радиальном и осевом направлениях, благодаря чему они прижимаются к внутренней поверхности 9 корпуса с одной стороны и к торцовым поверхностям 10 канавок 7 с другой.
Для обеспечения постоянного прижатия упругого элемента 8 к корпусу 1 радиальный натяг витков упругого элемента 8 выполняется больше осевого натяга.
Амортизатор работает следующим образом.
От работающей машины вибрация передается к фланцу 3, что вызывает его перемещение относительно фланца 2, закрепленного на фундаменте, в направлении возникающих колебаний. Это обусловлено деформацией спиральных витков 5, обладающих упругими свойствами при колебаниях в любом направлении.
Учитывая, что к поверхности 9 корпуса 1 прижимаются витки упругого элемента 8, связанные с закрепленной к фланцу 2 втулкой 6, в этом случае будет иметь место их относительное перемещение как в осевом, так и радиальном и тангенциальном направлениях, что обеспечивает фрикциональное демпфирование колебаний машины во всех направлениях.
Использование: машиностроение, для гашения вибраций, передаваемых от машины на фундамент. Сущность изобретения: амортизатор содержит коаксильно установленные корпус с винтовыми нарезками, упругий элемент и втулку. Втулка имеет на поверхности, обращенной к упругому элементу, канавки прямоугольной формы. Каждый виток упругого элемента прямоугольной формы установлен в канавке с осевыми и превыщающим его радиальным натягом. 2 ил.
Рисунки
Заявка
4770845/28, 18.12.1989
Опытное конструкторское бюро машиностроения
Ребкало В. Ф
МПК / Метки
МПК: F16F 1/40
Метки: амортизатор
Опубликовано: 20.03.1996
