Электродетонатор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ЭЛЕКТРОДЕТОНАТОР, содержащий заряд взрывчатого вещества, изоляционную втулку, электровоспламенитель с первичной и вторичной обмотками на ферритовом кольце, помещенный в гильзу, отличающийся тем, что, с целью снижения возможности несанкционированного срабатывания, ферритовое кольцо размещено в изоляционной втулке со сквозным отверстием для провода первичной обмотки, соосным с отверстием ферритового кольца.
Описание
Известен электродетонатор, содержащий сердечник из феррита с прямоугольной петлей гистерезиса, на который намотаны первичная и вторичная обмотки, электровоспламенитель, подключенный к вторичной обмотке.
Такой электродетонатор срабатывает при подключении к бытовым источникам тока.
Известен электродетонатор, взятый за прототип, содержащий заряд взрывчатого вещества, изоляционную втулку, электровоспламенитель с первичной и вторичной обмотками на ферритовом кольце, помещенный в гильзу.
Прототип имеет следующие недостатки. Возможны нарушения цепи магнитопровода и ввиду сложности конструкции нарушения электрической цепи в целом. Кроме того, быстрый разрыв или искрение в замкнутом пространстве может привести к срабатыванию инициирующего заряда без задействования от мостика накаливания.
Целью изобретения является снижение возможности несанкционированного срабатывания.
Для достижения указанной цели ферритовое кольцо размещено в изоляционной втулке со сквозным отверстием для провода первичной обмотки, соосным с отверстием ферритового кольца.

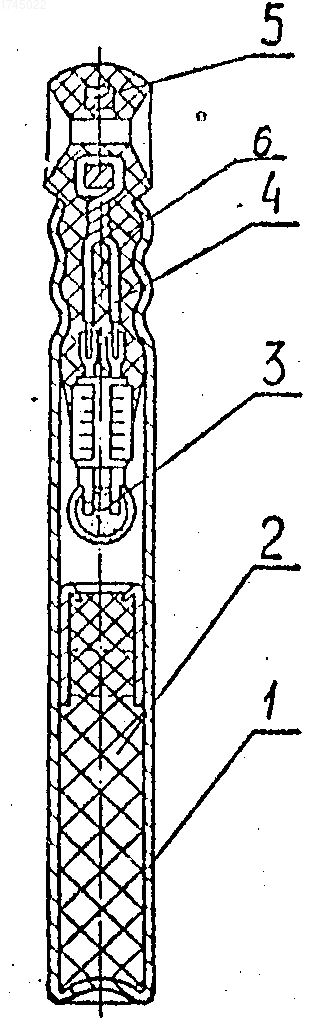

На чертеже показан электродетонатор, продольный разрез.
Устройство содержит гильзу 1, в которой расположен заряд взрывчатого вещества 2, электровоспламенитель, состоящий из воспламенительного состава и мостика накаливания 3, проводник 4, образующий с ним замкнутый виток вторичной обмотки на ферритовом кольце 5, размещенном в изоляционной втулке 6 со сквозным отверстием для провода первичной обмотки, соосным с отверстием ферритового кольца 5.
Электродетонатор работает следующим образом. При подаче на магистральные провода, продетые в отверстие изолированного ферритового кольца 5, импульса переменного тока от специального источника с заданной частотой, например 30 кГц, обеспечивается за счет защитного узла в виде ферритового кольца 5 с первичной и вторичной обмотками протекание через мостик накаливания 3 тока не менее безотказного значения, что приводит к срабатыванию электродетонатора.
Таким образом, в данной конструкции отсутствуют выводные провода, посредством которых электродетонатор может быть подключен к бытовым источникам тока, а первичная обмотка может быть образована магистральными проводами.
Изобретение относится к взрывному делу и может быть использовано для предотвращения несанкционнированного взрыва при подключении электродетонатора к бытовым источникам тока. Цель изобретения - снижение возможности несанкционированного срабатывания. В электродетонаторе, содержащем гильзу 1, заряд вторичного взрывчатого вещества 2, электровоспламенитель с мостиком накаливания 3 и проводником 4, ферритовое кольцо 5 узла защиты размещено в изоляционной втулке 6 со сквозным отверстием, соосным с отверстием ферритового кольца 5, для провода первичной обмотки, которая может быть образована магистральным проводом. Вторичная обмотка образована проводником 4 и мостиком накаливания 3. Таким образом, в предложенной конструкции отсутствуют выводные провода, посредством которых электродетонатор может быть подключен к бытовым источникам тока. 1 ил.
