Полимерная композиция

ПОЛИМЕРНАЯ КОМПОЗИЦИЯ, включающая сополимер винилхлорида с винилацетатом с содержанием винилацетата 10 2 мас.%, термостабилизатор, пластификатор - ди-2-этилгексилфталат - и смазку, отличающаяся тем, что, с целью повышения степени вытяжки расплава, увеличения динамической термостабильности при сохранении белизны и изломоустойчивости, она в качестве смазки содержит препарат ОС-20, представляющий собой смесь полиоксиэтиленгликолевых эфиров высших жирных спиртов, при следующем соотношении компонентов, мас.ч.:
Сополимер винилхлорида с винилацетатом с содержанием винилацетата 10 2 мас.% - 100
Термостабилизатор - 2 - 7
Пластификатор - ди-2-этилгексилфталат - 3 - 8
Препарат ОС-20 - 0,5 - 2

Изобретение относится к составам полимерной композиции на основе сополимера винилхлорид (ВХ) винилацетат (ВА), характеризующейся улучшенной перерабатываемостью (повышенными степенью вытяжки расплава и динамической термостабильностью) и применяемой для получения пленки, предназначенной для использования в картографии (печатание и формование рельефных карт и пластмассовых глобусов, изготовление наглядных пособий).
По требованиям картографической промышленности материал не должен искажать цвета красок печатного изображения. Поэтому основными свойствами его являются повышенная белизна, изломоустойчивость, четкая матировка поверхности.
Полимерную композицию, ударопрочную, погодостойкую, получают смешением 95-70 мас. ч. сополимера ВХ-ВА (70% ВХ) и 5-30 мас.ч. привитого сополимера, полученного полимеризацией 50-25 мас.ч. мономерной смеси, содержащей 10-90% стирола, 90-10% метилметакрилата (ММА) и 0,01-3% сшивающего агента, с 50-75 мас. ч. сшитого сополимера, полученного эмульсионной сополимеризацией 60-95% акриламида (АА), 5-40% бутадиена, 0,1-30% ММА и 0,01-3% сшивающего агента.
При воспроизведении технических решений для использования ее в производстве рельефных карт были получены композиции со следующими свойствами: белизна 70-76% изломоустойчивость, характеризуемая числом двойных перегибов до полного разрушения образца, 59-63. Степень вытяжки расплава композиций составляет 2,0-2,5; динамическая термостабильность 38-42 мин.
Наиболее близкой по технической сущности и достигаемому результату к предлагаемой является полимерная композиция, полученная по известному способу и предназначенная для использования в картографической промышленности. Полимерная композиция содержит, мас. ч. сополимер ВХ-ВА марки ВА-10, т.е. содержание ВА 10 2% значение константы Фикентчера (К_ф) 65 2% 100, термостабилизатор смесь трехосновного сульфата свинца (ТОСС) 1-3, двухосновного стеарата свинца (ДОСС) 1-2 и стеарата кальция 0,3-1, смазку (стеарин, стеариновая кислота, парафин и др.) 0,3-1, пластификатор ди-2-этилгексилфталат (ДОФ) 5-10. Композиция характеризуется следующими свойствами: индекс расплава 1,1-1,2 г/10 мин, степень вытяжки расплава 2-3, динамическая термостабильность 47-51 мин, белизна образцов 70-91% изломоустойчивость 80-92 (см. таблицу).
Целью изобретения является улучшение перерабатываемости композиции (повышение степени вытяжки расплава и динамической термостабильности) при сохранении белизны и изломоустойчивости.
Поставленная цель достигается тем, что полимерная композиция, включающая сополимер ВХ-ХА с содержанием ВА 10 2 мас. термостабилизатор, пластификатор ДОФ и смазку, в качестве смазки содержит вещество текстильно-вспомогательное препарат ОС-20, представляющий собой смесь полиоксиэтиленгликолевых эфиров высших жирных спиртов, при следующем соотношении компонентов, мас.ч.
Сополимер ВХ-ВА с содержанием ВА 10 2 мас. 100 Термостабилизатор 2-7 Пластификатор ДОФ 3-8
Препарат ОС-20, пред-
ставляющий собой смесь
полиоксиэтиленглико-
левых эфиров высших жирных спиртов 0,5-2
В составе композиции используют сополимер ВХ-ВА с содержанием ВА 10 2 мас. по ТУ 6-01-774-79, в качестве термостабилизатора композиция содержит, например, смесь 1-4 мас.ч. ТОСС (ТУ 6-09-4098-75) и 1-3 мас.ч. ДОСС (ТУ 6-09-3028-75); 1,5-3 мас.ч. свинцового стабилизатора BMR; 9-1 компаунда фирмы VEB Chemiewerk Izeiz-Dolau, ГДР (содержание PbO мин. 34% содержание СаО макс. 1,6% термоустойчивость при 190^оС не менее 40 мин, т. пл. 80-102^оС); смесь 1-4 мас.ч. ТОСС и 1,5-3 BMR 9-1; пластификатор ДОФ по ГОСТу 8728-77.
Используемый в составе полимерной композиции препарат ОС-20 марки Б выпускается по ГОСТ 10730-82.
Физико-механические показатели препарата ОС-20 следующие: водородный показатель (рН) 10% -ного водного раствора 8,0-10,5, массовая доля железа 0,003% массовая доля золы не более 0,5% температура помутнения 15%-ного раствора продукта в 5%-ном растворе хлористого натрия 86-96^оС.
П р и м е р 1. В смеситель, разогретый до 50^оС, загружают 100 мас.ч. сополимера ВХ-BА марки ВА-10, включают перемешивающее устройство турбосмесителя на 1400 об/мин и вводят 1,5 мас.ч. BMR 9-1,1 мас.ч. ТОСС и 0,5 мас.ч. препарата ОС-20.
Смесь перемешивают при указанном числе оборотов мешалки в течение 4-5 мин до температуры 60^оС. Затем при оставленной мешалке подают 3 мас.ч. ДОФ, перемешивают смесь до 80-90^оС и охлаждают до 30-40^оС. Для определения белизны и изломоустойчивости смесь вальцуют в пленку толщиной 0,5 мм при 150^оС в течение 6-10 мин, а затем при 160^оС прессуют образцы размером 140х140х0,35 0,05 мм. Белизну оценивают на матовой стороне прессованного образца, характеризуя ее величиной коэффициента отражения, выраженного в процентах, при длине волны 457 ммк. Коэффициент отражения определяют из спектральной кривой отражения (ТУ 6-01-820-73).
Изломоустойчивость характеризуют числом двойных перегибов прессованного образца до полного разрушения при температуре 20 2^оС и нагрузке 800 г (ГОСТ 8978-75).
Степень вытяжки расплава определяют по известной методике следующим образом.
Композицию экструдируют при температуре до 160^оС и получают пруток диаметром 3 мм, принимая его тянущим устройством с регулируемой скоростью приема.
Увеличивая скорость приема при фиксированном режиме экструзии, пруток вытягивают дот обрыва. Отношение квадрата диаметра экструдата, полученного при отсутствии вытяжки, к квадрату диаметра максимального вытянутого экструдата принимают за величину степени вытяжки расплава композиции.
Динамическую термостабильность композиции определяют по известной методике следующим образом. 34 г композиции, полученной смешением компонентов, загружают в смесительную камеру пластографа "Брабендер". При температуре расплава 150 2^оС смесь перемешивают при скорости вращения кулачков 40 об/мин и фиксируют время до начала резкого увеличения крутящего момента (разложения композиции), контролируя выделение HCl по изменению цвета лакмусовой бумажки (переход красного цвета в синий).

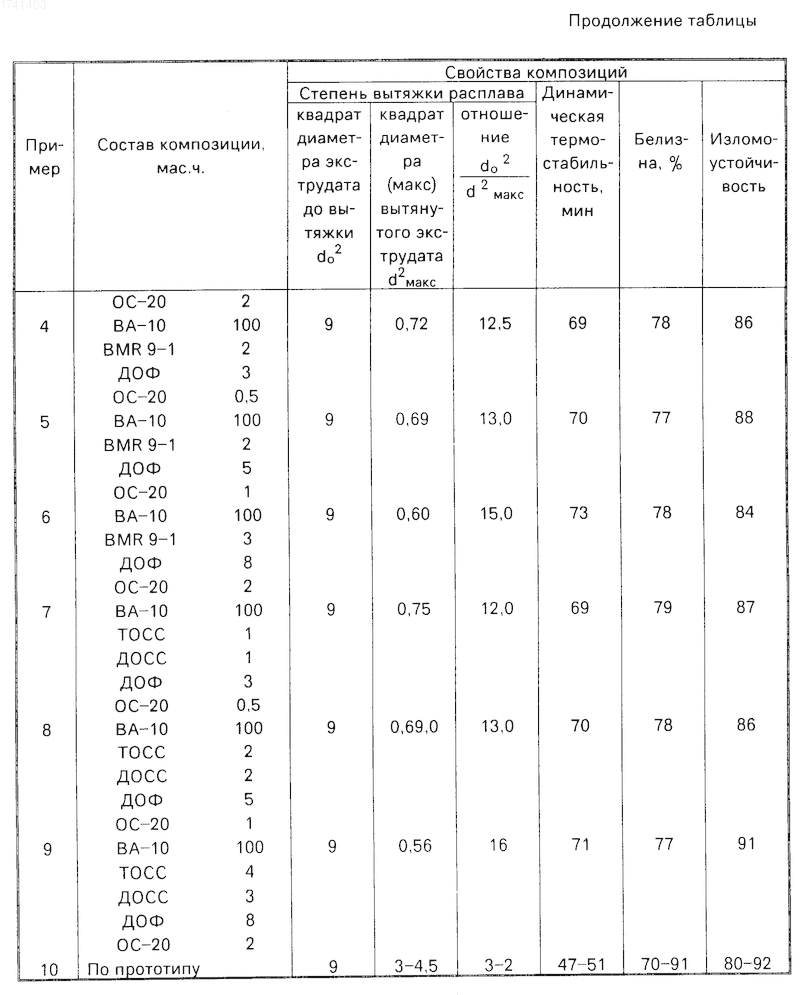

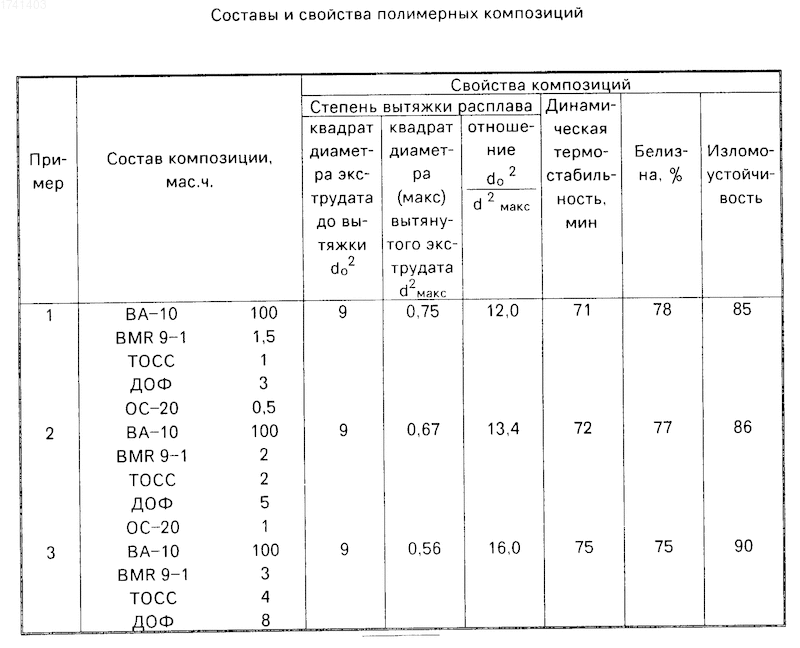

Свойства композиции приведены в таблице. Примеры 2-9 предлагаемые, пример 10 для сравнения (прототип). Композиции получают и испытывают, как указано в примере 1. Составы композиций и их свойства приведены в таблице.
Изобретение относится к составам полимерной композиции на основе сополимера винхлорида (ВХ) с винилацетатом (ВА), применяемой для получения пленки, предназначенной для использования в картографии (рельефные карты, глобусы, наглядные пособия). С целью улучшения перерабатываемости (увеличения степени вытяжки расплава и повышения динамической термостабильности) полимерная композиция содержит, мас.ч.: сополимер ВХ с ВА (10 2% ВА) 100, термостабилизатор 2 - 7, ди-этилгексилфталат 3 - 8 и препарат ОС-20, представляющий собой смесь полиоксиэтиленгликолевых эфиров высших жирных спиртов 0,5 - 2. 1 табл.
