Углеродсодержащая масса
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1727336
Авторы: Атманский, Калядов, Туйчина, Устиновская, Яшуткин
Формула
УГЛЕРОДСОДЕРЖАЩАЯ МАССА, содержащая искусственный графит, термоантрацит и каменноугольный пек, отличающаяся тем, что, с целью повышения стойкости к воздействию криолит глиноземного расплава и увеличения термической стойкости, она дополнительно содержит угольный графит, являющийся продуктом графитации термоантрацита при следующем соотношении компонентов, мас.
Угольный графит 35 75
Каменноугольный пек 17 20
Термоантрацит 5 14
Искусственный графит 3 31
Описание
Известен состав подовой массы для футеровки алюминиевых электролизеров, включающий, мас. Искусственный графит 45-65 Термоантрацит 15-35 Каменноугольный пек Осталь-
ное
Футеровочные блоки по такому составу имеют недостаточную стойкость к воздействию криолит-глиноземного расплава и низкую термическую стойкость.
Известен состав шихты подовой массы для футеровки алюминиевых электролизеров, включающий, мас. Искусственный графит 15-35 Каменноугольный пек 20-25 Полуграфит 10-30 Термоантрацит Осталь-
ное
Футеровочные блоки на основе этой массы имеют недостаточно высокую термостойкость и недостаточную стойкость к воздействию криолит-глиноземного расплава.
Целью изобретения является повышение стойкости к воздействию криолит-глиноземного расплава и увеличение термической стойкости.

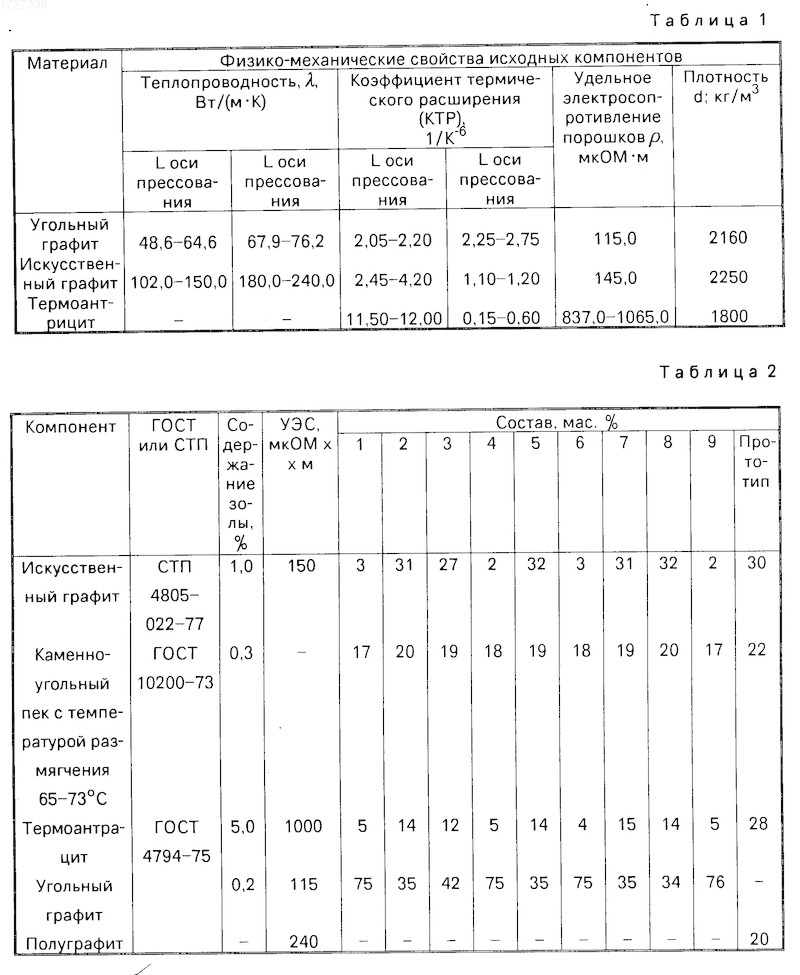

Для изготовления модельных образцов (диаметром 100 мм) используют исходные компоненты, характеристики которых приведены в табл.1.
Искусственный графит получают путем нагрева заготовок на основе pазличных коксов до температур графитации 2200-3000оС.
Угольный графит получают путем нагрева заготовок на основе термоантрацита до температур графитации 2200-3000оС.
Из анализа данных табл.1 видно, что угольный графит является изотропным материалом: коэффициент термического расширения параллельно и перпендикулярно оси прессования практически одинаков, в то время как у искусственного графита он отличается в 2-4 раза, а у термоантрацита почти в 80 раз. Используя в качестве наполнителя изотропный материал, можно решить проблему получения готового изделия, имеющего одинаковые физико-химические свойства как перпендикулярно, так и параллельно оси прессования, что очень важно в процессе эксплуатации.
В табл.2 приведены количественные содержания компонентов в массе.
Исходные компоненты в указанных соотношениях смешивают в смесительной машине емкостью 10 л при 130
5оС в течение 60 мин. После смешивания массу прессуют на горизонтальном гидравлическом прессе усилием 40 т при давлении подпрессовки 150 атм.Полученные заготовки обжигают в коксовой засыпке по графику общей продолжительностью 51 ч без доступа воздуха до 950оС с выдержкой при этой температуре в течение 3 ч.

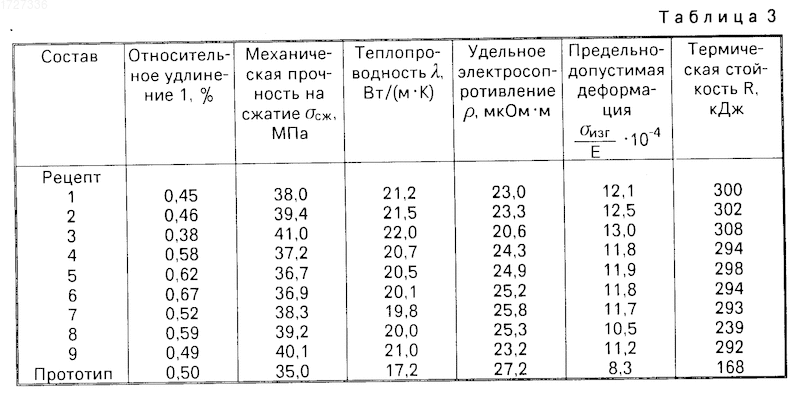

В табл.3 приведены качественные характеристики полученных модельных образцов в сравнении с прототипом.
Относительное удлинение определяют согласно методике по ТУ 48-12-21-85, механическую прочность по ГОСТ 23775-79, термическую стойкость (R, кДж) образцов диаметром 100х20 мм оценивают работой, которую необходимо совершить до образования трещины в образце под воздействием термических напряжений при локальном нагреве.
Как видно из данных табл.3, оптимальный вариант 3.
Использование предлагаемого состава массы позволяет получить подовые блоки, обеспечивающие следующие преимущества по сравнению с прототипом:
повышение стойкости к воздействию криолит-глиноземного расплава на 24%
увеличение термической стойкости на 83%
Изобретение относится к технологии получения углеродосодержащей массы, используют в электродной промышленности для изготовления футеровочных блоков. Цель повышение стойкости к взаимодействию криолит-глиноземного расплава и увеличение термической стойкости. Углеродсодержащая масса имеет следующий состав, мас. угольный графит 35 75; каменноугольный пек 17 20; термоантрацит 5 14; искусственный графит 3 31, причем угольный графит является продуктом графитации термоантрацита. Термическая стойкость изделий, полученных из предлагаемой массы, составляет 300 208 кДж, относительное удлинение 0,38 0,46% 3 табл.
Рисунки
Заявка
4783178/26, 16.01.1990
Государственный научно-исследовательский, проектный и конструкторский институт электродной промышленности
Атманский А. И, Устиновская Л. Т, Калядов Е. В, Туйчина О. Г, Яшуткин В. Д
МПК / Метки
МПК: C01B 31/02
Метки: масса, углеродсодержащая
Опубликовано: 09.07.1995
