Способ защиты строительных материалов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ЗАЩИТЫ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ путем последовательного нанесения грунтовочного состава и мастики на основе битума, отличающийся тем, что, с целью повышения адгезии мастики к бетону и снижения его водопоглощения, в качестве грунтовочного состава используют 1 - 3% -ный раствор ингибитора коррозии ИКБ-2-2 на основе низкозастывающей карбоновой кислоты, ее солей и продуктов ее взаимодействия с амином в термогазойле, а в качестве мастики используют композицию, содержащую битум, полученный окислением до температуры размягчения по "кольцу и шару" 75 - 95oС и дивинилстирольный термоэластопласт с характеристической вязкостью 1,14 дл/г в количестве 3,0 - 5,0% от массы битума.
Описание
Цель изобретения - повышение адгезии и мастики к бетону и снижение его водопоглощения.
Изобретение осуществляется следующим образом.
На поверхность бетона наносят грунтовочный состав и выдерживают для пропитки и высыхания в течение 1 - 1,5 ч, а затем наносят битумную мастику.
Грунтовочный состав содержит ингибитор коррозии ИКБ-2-2 и представляет собой соль высокомолекулярной низкозастывающей карбоновой кислоты и продуктов взаимодействия амина и той же кислоты, а также свободную высокомолекулярную низкозастывающую карбоновую кислоту. Он соответствует ТУ 38-10136-79.
Второй компонент грунтовочного состава термогазойльнейфтепродукт вторичного происхождения, выкипающий в пределах 200 - 450оС. Он соответствует ОСТ 38.01-11-72.
Битум для мастики получают окислением до температуры размягчения по КИШ 75 - 95оС смеси остатков атмосферно-вакуумной перегонки и вакуумного погона, имеющего кинематическую вязкость при 100оС не менее 8 сСт.
Дивинилстирольный термоэластопласт ДСТ-30 имеет характеристическую вязкость 1,14 дл/г.

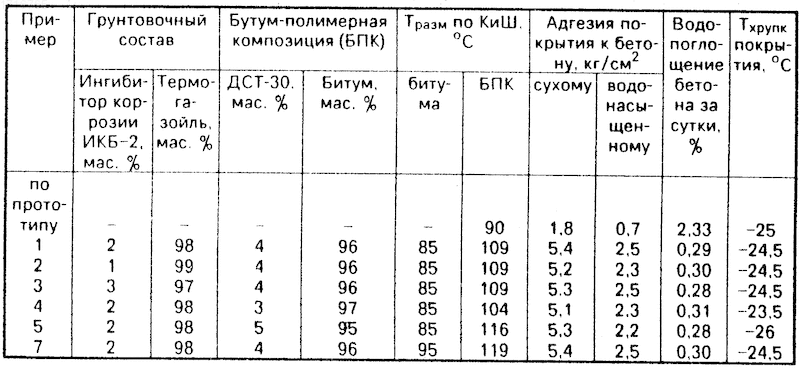

Примеры конкретного выполнения способа и результаты испытания бетона, защищенного по описываемому способу, приведены в таблице.
Как видно из приведенных данных, описываемый способ позволяет увеличить адгезию мастики к бетону и повысит водостойкость последнего. (56) Заявка ФРГ N 2124125, кл. С 90 D 3/58, 1971.
Авторское свидетельство СССР N 610847, кл. С 09 D 5/12, 1976.
Изобретение относится к области строительных материалов и может быть использовано для защиты бетонных, растворных, железобетонных изделий и конструкций. Цель изобретения - повышение адгезии мастики к бетону и снижение его водолпоглощения. Способ защиты строительных материалов заключается в послойном нанесении на их поверхность грунтовочного состава, содержащего, 1 - 3% -ный раствор ингибитора коррозии ИКБ 2 - 2 на основе низкозастывающей карбоновой кислоты, ее солей и продуктов ее взаимодействия с амином в термогазойле, и мастики, содержащей битум, полученный окислением до температуры размягчения по "кольцу и шару" 75 - 95С и дивинилстирольный термоэластопласт с характеристической вязкостью 1,4 дл/г в количестве 3,0 - 5,0% от массы битума. Адгезия мастики к бетону: сухому 5.1-5.4 кг/см2, к водонасыщенному 2.2-2.5 кг/см2; водопоглощение за сутки 0,28 - 0,32% . 1 табл.
Рисунки
Заявка
4753650/33, 30.10.1989
Башкирский научно-исследовательский институт по переработке нефти, Всесоюзный научно-исследовательский институт транспортного строительства
Фрязинов В. В, Александрова С. Л, Умутбаев В. Н, Коробкова В. М, Цынков В. М, Синекаев Б. М
МПК / Метки
МПК: C04B 41/63
Метки: защиты, строительных
Опубликовано: 15.04.1994
Код ссылки
<a href="https://patents.su/0-1716765-sposob-zashhity-stroitelnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Способ защиты строительных материалов</a>
Мастика для защиты строительных конструкций
Номер патента: 655711
Опубликовано: 05.04.1979
МПК: C09D 3/62
Метки: защиты, конструкций, мастика, строительных
...65-80 3 - 5 20 выше прочности бетона на разрыв 24 - 36 65 - 80 350-420Технология приготовления мастики заключается в следующем.Предварительно отдозироваиный и расплавлен ный битум совмещают с ацетонформальдегидной смолой и щелочным катализатором, затем в смесь вводят наполнитель (портландцемент). Расчетное количество отвердителя добавляют в связующую часть мастики при интенсивном ее перемешивании.В табл. 1 приведены примеры рецептур пред. лагаемой мастики..Образцы, приготовленные из такой мастики, и термоотвержденные при температуре 80 С в течение 8 ч с предварительной суточной выдержкой, имеют показатели, приведенные в табл. 2. Модуль упругости приразрыве, кгс/смэРазрывная прочность,кгс/смВнутренние напряжения при 20 С,...
Экран для защиты строительных конструкций от термического воздействия продуктов плавки
Номер патента: 658244
Опубликовано: 25.04.1979
МПК: E04B 1/78
Метки: воздействия, защиты, конструкций, плавки, продуктов, строительных, термического, экран
...В. ШатиловаТехред О. Луговая Корректор С. Шекмар Тираж 810 Подписное Редактор А. МорозоваЗаказ 2014/27 ЦН И И ПИ Государственного комитета СССР по делам изобретений н открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 43ния основных несущих конструкций рабочей площадки для обеспечения габарита проезда подвижного состава. Уменьшение высоты сечений конструкций рабочей площадки влечет за собой соответствующее ге утяжеление.Плиты и тавры экранов, кроме того, имеют большую массу, например для печи объемом 2000 мз масса экранов составляет 129 т (без железобетонных конструкций).Цель изобретения - повышение надежности защиты строительных конструкций от термического воздействия...
Способ защиты строительных материалов
Номер патента: 610847
Опубликовано: 15.06.1978
МПК: C09D 3/24
Метки: защиты, строительных
...обеспечивает хорошего сцепления с последующим слоем битумной мастики и, кроме того, необходимость применения расплавленного и обезвоженного битума значительно усложняет технологию изго. товления грунтового состава.Целью изобретения является повыше ние прочности сцепления грунта с последующим слоем битумной мастики,Поставленная цель достигается тем, что в качестве грунтовочного подслоя в предлагаемом способе используют Использование в качестве грунтовного подслоя 45-75-ного раствора ку а 0 вых остатков от ректификации сырогобензола в органическом растворителе впредлагаемом способе обеспечивает высокое сцепление с последующим слоембитумной мастики (1,852,3 кг/см ), в2 6 то время как по известному способу сила сцепления составляет 1,3-1,6...
Способ защиты строительных конструкций от воздействия агрессивной среды
Номер патента: 334349
Опубликовано: 01.01.1972
Авторы: Алтыкис, Мещанский, Москвин, Полищук, Путл, Субботний, Холойдовский
МПК: E04B 1/92, F16L 58/00
Метки: агрессивной, воздействия, защиты, конструкций, среды, строительных
...надежности при наличии в агрессивной среде органических соединений и растворителей, увеличение вязкости клеящего вещества и сокращение его расхода.Эта цель достигается использованием клеящего вещества, содержащего низкомолекулярный полиэтилен с мол. вес. 1500 - 2500, а .25защитное покрытие накладывают по нанесенному слоем не более 0,3 мм клеящему веществу с последующей его прикаткой.Для увеличения вязкости клеящего вещества при использовании его на вертикаль- З 0 ных поверхностях включается низкомолекулярный полиэтилен и тонкодисперсный минеральный наполнитель в количестве от 5 - 100 вес. % от количества низкомолекулярного полиэтилена.Для сокращения расхода и получения тонкого однородного слоя клеящее вещество наносят подогретым до 120 -...
Способ защиты строительных конструкций
Номер патента: 1549938
Опубликовано: 15.03.1990
Авторы: Ветерец, Газимагомедов, Майстров, Сорокин, Шоноров
МПК: C04B 28/02, C04B 41/61
Метки: защиты, конструкций, строительных
...едкого натра (водо- растворимый полимер К) представляет собой пастообразную вязкую массу цвета жидкого стекла.Препарат должен соответствовать следующим нормам:1549938 Внешний вид Желеобразная вяз"кая масса 80 15 10 - 30 10 20 Табли ца 1 Состав по предлагаемому способу, мас,4 Компоненты 1 2 3 4 5 6 21 22 21 22 58 58 5 58 12 , 14 12 14 0,025 0,03 0,04 0,058975 5,97 9,96 5,95 2057110,0311,97 20 57 11 0,02 11,98 ЦементМелкий заполнитель Огарок колчеданный Препарат КВода рН 1 Ф-ного водного растворапрепарата К"9 10-13Содержание влаги,4, не болееКинематическаявязкость 103"ного, водного растворапрепарата К"9,м/с/с СТРастворимость вводе ПолнаяОтносительнаяплотность товарного препаратаК1,05 - 1,10Водоотдаца глинистого раствора...
Предыдущий патент: Способ изготовления интегральных кремниевых механоэлектрических преобразователей
Следующий патент: Способ изготовления полупроводниковых приборов
Случайный патент: Устройство для гидромассажа
