Способ изготовления оксидных конденсаторов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1695770
Авторы: Александрова, Бочарова, Гурин, Евсеева, Карпухина, Сосновский
Формула
СПОСОБ ИЗГОТОВЛЕНИЯ ОКСИДНЫХ КОНДЕНСАТОРОВ, включающий термоэлектротренировку при подаче на конденсатор импульсов напряжения попеременно прямой и обратной полярности и последующую отбраковку по величине тока утечки, отличающийся тем, что, с целью повышения выхода годных, термоэлектротренировку проводят в течение 1 5 ч, при этом продолжительность и амплитуда импульсов прямой полярности составляют соответственно tпр (60 oC 360)с и Uпр (1 oC 1,15)Uн, где Uн номинальное напряжение конденсатора, а продолжительность и амплитуда импульсов обратной полярности соответственно tобр (0,1 oC 2)с и Uобр (0,2 oC 0,7)Uн.
Описание
Целью изобретения является повышение выхода годных конденсаторов.
П р и м е р. Были изготовлены конденсаторы К53-18 номинала 68 мкФ*30 В. Термоэлектротренировка проводилась в тепловой камере при 85оС в течение 5 ч. Продолжительности импульсов прямой и обратной полярности 80 и 2 с соответственно задавались генератором Г5-6А через делитель частоты. Напряжение прямой и обратной полярности подавалось на конденсаторы от источников питания Б5-8 и ТЭС-14 соответственно. Транзисторная схема коммутации обеспечивала формирование импульсов прямоугольной и треугольной формы за счет регулирования тока заряда конденсаторов переменными резисторами, включенными в цепь подачи напряжения. Для формирования импульсов синусоидальной формы использовался генератор Г3-56/1.
После завершения термоэлектротренировки проводилось измерение токов утечки конденсаторов при подаче прямого и обратного напряжения и отбраковка конденсаторов с токами утечки более 20,4 мкА (согласно ОЖО.464.136 ТУ). Выход годных составил 90%

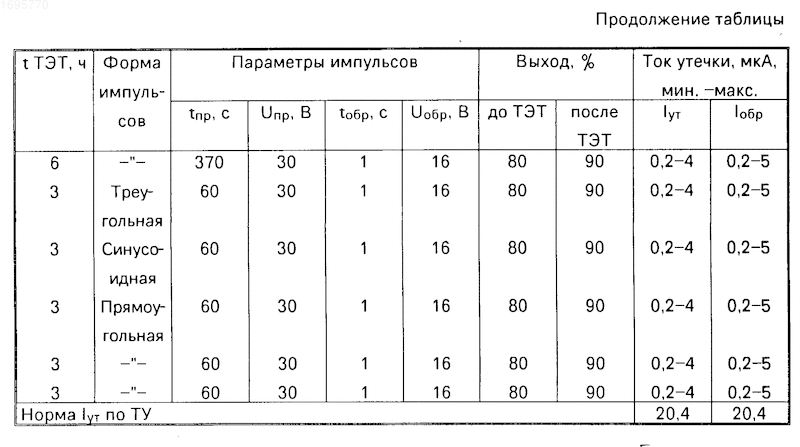

Результаты проведения термоэлектротренировки при других параметрах приведены в таблице.
Испытания на долговечность проводились согласно ОСТ В 110025-84 п.6.5.2 (при 84оС и номинальном напряжении в течение 1000 ч) и по методике МЭК, публикация 361 (при чередовании прямого номинального напряжения и обратного напряжения 1,5 В с периодом 125 ч при 85оС в течение 1000 ч). В партии конденсаторов, изготовленных согласно изобретению, отказов не было. В контрольной партии было 2 отказа из выборки 120 конденсаторов.
Приведенные результаты показывают, что использование изобретения позволяет повысить выход годных конденсаторов (восстановить часть конденсаторов с начально повышенными токами утечки) за счет снижения токов утечки, а также повысить достоверность отбраковки ненадежных конденсаторов.
Изобретение относится к технологии элементов радиоэлектронных схем и может быть использовано в производстве оксидных конденсаторов. Целью изобретения является повышение процента выхода годных конденсаторов. Изобретение, кроме повышения выхода годных конденсаторов, позволяет также восстановить часть конденсаторов с начально повышенными токами утечки путем снижения токов утечки, а также повысить достоверность отбраковки ненадежных конденсаторов. Приводится пример практической реализации способа. 1 табл.
Рисунки
Заявка
4697391/21, 29.05.1989
Александрова И. В, Бочарова В. И, Евсеева Р. П, Карпухина Л. Г, Гурин В. Н, Сосновский С. А
МПК / Метки
МПК: H01G 9/00
Метки: конденсаторов, оксидных
Опубликовано: 20.04.1995
Код ссылки
<a href="https://patents.su/0-1695770-sposob-izgotovleniya-oksidnykh-kondensatorov.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления оксидных конденсаторов</a>
