Выпускное окно ускорителя электронов

Номер патента: 1688775

Авторы: Иванов, Муравьев, Никишкин, Свиньин

Формула

1. ВЫПУСКНОЕ ОКНО УСКОРИТЕЛЯ ЭЛЕКТРОНОВ, содержащее решетку в виде прямоугольной рамки, в проеме которой размещены стержневые перегородки, параллельные его короткой стороне, и с опорной плоскостью, фольгу, размещенную на ней, уплотнитель и прижимную рамку, причем проем рамки герметично закрыт фольгой посредством уплотнителя, прижимной рамки и крепежных элементов, отличающееся тем, что, с целью увеличения срока службы фольги путем исключения морщин, направленных вдоль длинной стороны окна, на опорной плоскости параллельно длинной стороне рамки выполнены пазы с возможностью соединения с вакуумным объемом ускорителя, расположенные между ее проемом и уплотнительным элементом.
2. Окно ускорителя электронов по п. 1, отличающееся тем, что ширина каждого паза определяется следующим соотношением:
300 B/ 1000,
где B - ширина паза;
- толщина фольги.

Описание

Изобретение относится к ускорительной технике, в частности к ускорителям электронов с выводом пучка ускоренных электронов в атмосферу.
Цель изобретения - увеличение срока службы фольги путем исключения морщин, направленных вдоль длинной стороны окна.

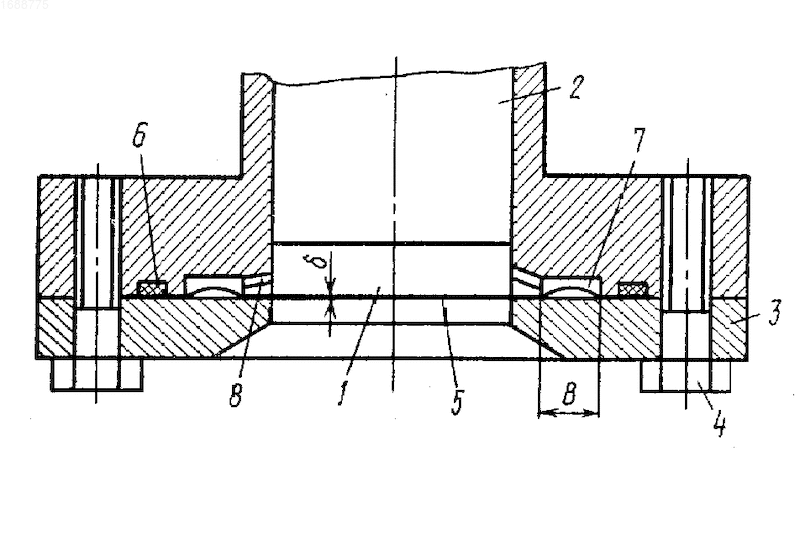

На чертеже показано предлагаемое выпускное окно, общий вид.
Выпускное окно содержит решетку 1, соединенную с вакуумной камерой ускорителя 2. К решетке с помощью прижимной рамы 3 и винтом 4 прижата фольга 5. Между фольгой 5 и опорной решеткой 1 находится уплотнитель 6. Решетка 1 выполнена в виде рамки, в проеме которой расположен с определенным шагом ряд стержней, параллельных короткой стороне окна. На опорной плоскости решетки, соприкасающейся с фольгой, выполнены пазы 7, позволяющие создать натяжение фольги в направлении вдоль короткой стороны окна. Для вакуумирования пазов 7 в опорной решетке выполнены каналы 8, соединяющие их с вакуумным объемом ускорителя.
Ширина паза определяется следующим соотношением: B/ = 300-1000, где В - ширина паза; - толщина фольги. Такое соотношение выбрано потому, что в этом случае фольга, находящаяся над пазом, провисает под действием атмосферного давления, создавая необходимое усилие, натягивающее фольгу по направлению к пазу.
Устройство работает следующим образом.
В процессе вакуумирования вакуумного объема ускорителя в пазах 7 создается разрежение. Под действием атмосферного давления фольга 5 прогибается внутрь пазов, создавая натяжение вдоль короткой стороны окна.
Если в процессе эксплуатации происходит удлинение фольги, например из-за эффекта ползучести, то она втягивается атмосферным давлением на большую глубину в пазы, восстанавливая натяжение в поперечном направлении. Таким образом, данная конструкция позволяет исключить возможность образования морщин на фольге в течение всего времени работы фольги. Фольга равномерно нагревается проходящим электронным пучком без образования локальных перегревов. Отсутствие морщин на фольге увеличивает ее срок службы в 2-3 раза. При этом в 2-3 раза сокращается время, затрачиваемое на обслуживание выпускного окна ускорителя. (56) Патент Япония N 50-25599, кл. H 05 H 5/02, 1975.
Патент Великобритании N 1243625, кл. H 1 D, 1968.
Изобретение относится к ускорительной технике, в частности к ускорителям электронов с выводом пучка ускоренных электронов в атмосферу. Цель изобретения - увеличение срока службы фольги путем исключения морщин, направленных вдоль длинной стороны окна. В процессе вакуумирования объема ускорителя в пазах 7 создается разрежение. Под действием атмосферного давления фольга 5 прогибается внутрь пазов, создавая натяжение вдоль короткой стороны окна. 1 з. п. ф-лы, 1 ил.

Рисунки

Заявка

4643252/21, 09.11.1988

Никишкин В. И, Иванов А. С, Муравьев Г. В, Свиньин М. П

МПК / Метки

МПК: H05H 5/02

Метки: выпускное, окно, ускорителя, электронов

Опубликовано: 30.04.1994
