Способ изготовления слоистых изделий из полимерных материалов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СПОСОБ ИЗГОТОВЛЕНИЯ СЛОИСТЫХ ИЗДЕЛИЙ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ, включающий сборку на оправке слоистой заготовки и нагревателя и сварку слоев путем пропускания электрического тока через нагреватель, отличающийся тем, что, с целью повышения качества изготавливаемого изделия, после сборки на оправке слоистой заготовки и нагревателя на последнем размещают теплоизолятор из материала с термоусаживающимися свойствами, затем осуществляют совместное натяжение теплоизолятора и нагревателя и закрепление их концов на оправке.
2. Способ по п. 1, отличающийся тем, что в процессе сборки на оправке слоистой заготовки и нагревателя вначале на ней размещают часть нагревателя, затем устанавливают слоистую заготовку, после чего посленюю накрывают оставшейся частью нагревателя.
3. Способ по п.1, отличающийся тем, что в качестве нагревателя используют сетку.
Описание
Цель изобретения повышение качества изготавливаемого изделия.

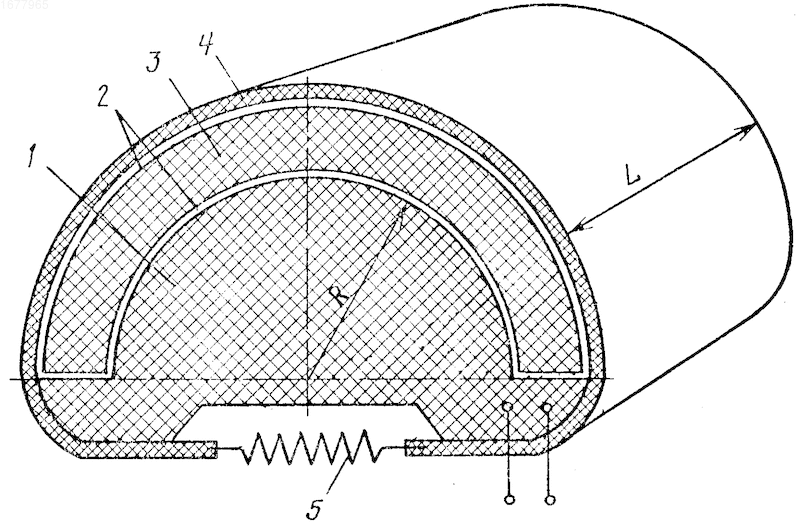

На чертеже изображена оправка со слоистой заготовкой, нагревателем и теплоизолятором в собранном виде.
Способ изготовления слоистых изделий из полимерных материалов заключается в следующем.
На оправке 1, имеющем определенный радиус R, собирают нагреватель в виде сетки 2 и слоистую заготовку 3. При этом вначале на оправку укладывают часть сетки 2, которая имеет общую длину 2
R, затем на ней устанавливают слоистую заготовку, которую сверху накрывают оставшейся частью сетки 2. После этого на нагревателе размещают теплоизолятор 4 из материала с термоусаживающими свойствами, который натягивают совместно с нагревателем. Концы теплоизолятора и нагревателя закрепляют на оправке.При этом концы теплоизолятора 4 соединяют пружиной 5. Затем по нагревателю пропускают электрический ток, нагревающий путем теплопередачи слоистую заготовку с двух сторон до образования сварного соединения.
Необходимое сварочное давление создается в процесс сварки по мере нарастания температуры нагревателя за счет усадки теплоизолятора (например, мокрой стеклоткани). Совместное натяжение и закрепление концов теплоизолятора и нагревателя на оправке позволяет создать соответствующее нарастание давления при сварке по мере увеличения линейного расширения сетчатого нагревателя. Давление, увеличивающееся по мере нагрева позволяет выйти всем летучим компонентам из полимера. Теплоизолятор 4, размещенный на нагревателе, служит для теплоизоляции всей конструкции в процессе сварки.
П р и м е р. Осуществляют изготовление слоистых обшивок толщиной
= 1,1-1,2 мм цилиндрической формы, радиусом R 500 мм с образующей L 1000 мм из фторлакоткани Ф 4ДG-Т13-N27 (ТУ 6-05-041-956-88) толщиной 0,33-0,37 мм.На оправку, имеющую радиус R 500 мм и длину L 100 мм, укладывают металлическую сетку шириной 1000 мм по дуге оправки, равной 1600 мм при общей длине сетки 3200 мм.
Затем на сетке собирают обшивку, укладывают 3-4 слоя фторлакоткани и накрывают обшивку оставшейся частью сетки, сверху размещают стеклоткань (ГОСТ 19170-73), смоченную водой, натягивают ее совместно с сеткой по концам оправки, закрепляют и через сетку пропускают электрический ток, обеспечивающий нагрев обшивки до температуры, равной 360
5оС, после чего выдерживают обшивку в течение 0,2 ч.Изобретение относится к изготовлению слоистых крупногабаритных конструкций из полимерных материалов, в частности фторопластов, при помощи сварки. Цель повышение качества изготовляемого изделия. Для этого в способе изготовления слоистых изделий из полимерных материалов после сборки на оправке слоистой заготовки и нагревателя на последнем размещают теплоизолятор из материала с термоусаживающими свойствами. Затем осуществляют совместное натяжение теплоизолятора и нагревателя и закрепление их концов на оправке. Кроме того в процессе сборки на оправке слоистой заготовки и нагревателя вначале на ней размещают часть нагревателя, затем устанавливают слоистую заготовку, после чего последнюю накрывают оставшейся частью нагревателя. В качестве нагревателя используют сетку. 2 з. п. ф-лы, 1 ил.
