Устройство для удаления шлама из ванны электрогидравлической установки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1667302
Авторы: Головахина, Полянская, Приходько, Царенко
Формула
УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ШЛАМА ИЗ ВАННЫ ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ УСТАНОВКИ, содержащее наклонно установленный скребковый транспортер, имеющий верхнее и нижнее основания и ведущую и ведомую звездочки, узел сбора шлама, размещенный в нижней части ванны, отличающееся тем, что, с целью снижения стоимости установки за счет упрощения конструкции, сокращения производственных площадей и снижения энергоемкости, узел сбора шлама представляет собой винтовой конвейер, установленный в нижнем основании скребкового транспортера и связанный с ним посредством ведомой звездочки, а скребковый транспортер размещен в желобе, выполненном в стенке ванны.
Описание
Целью изобретения является снижение стоимости установки за счет упрощения конструкции, сокращение производительности площадей и снижение энергоемкости.

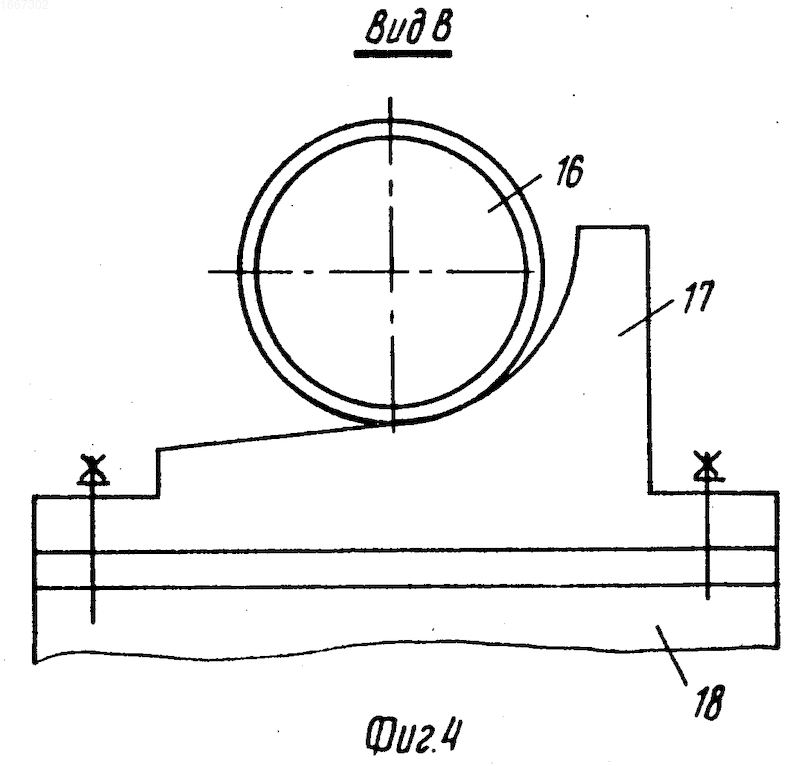

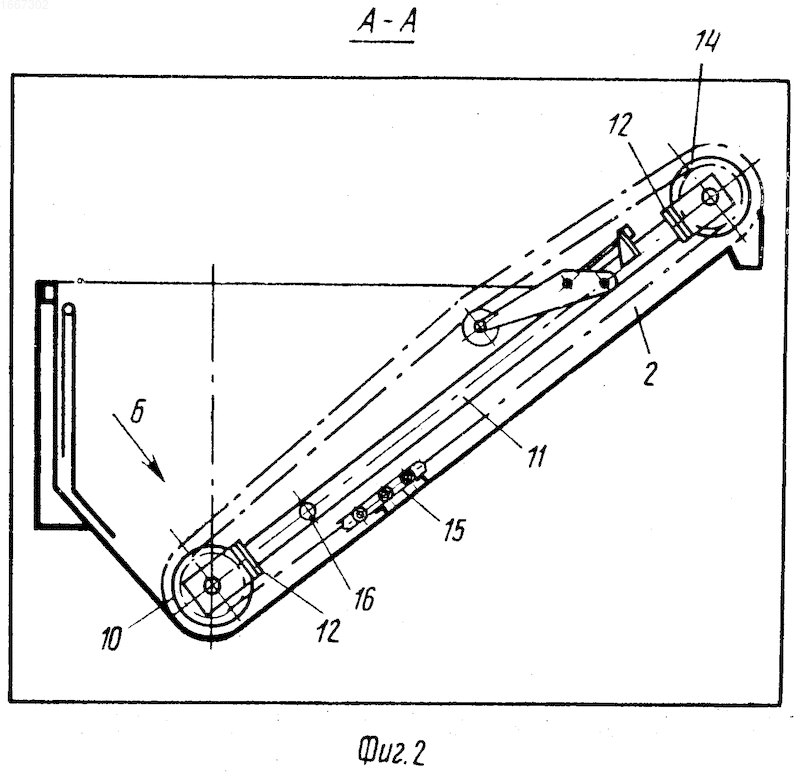

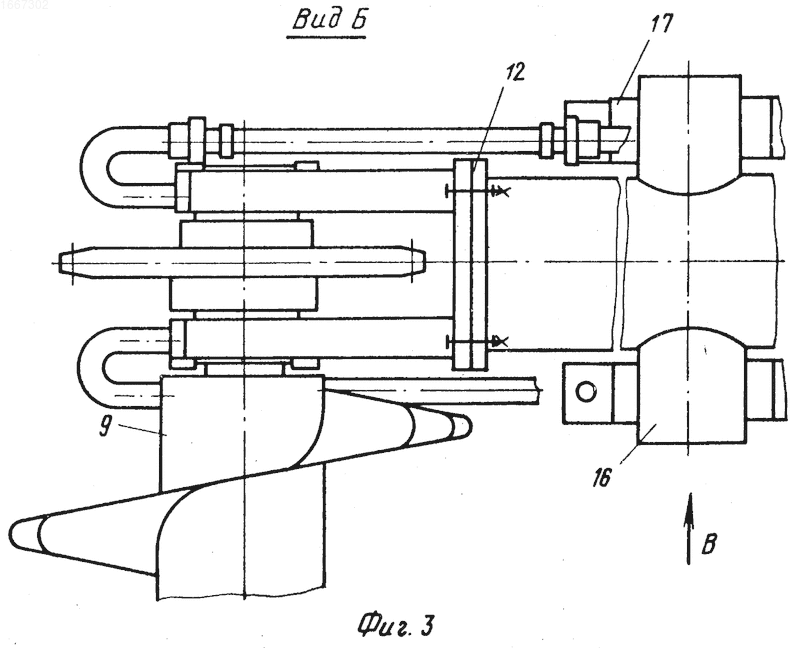

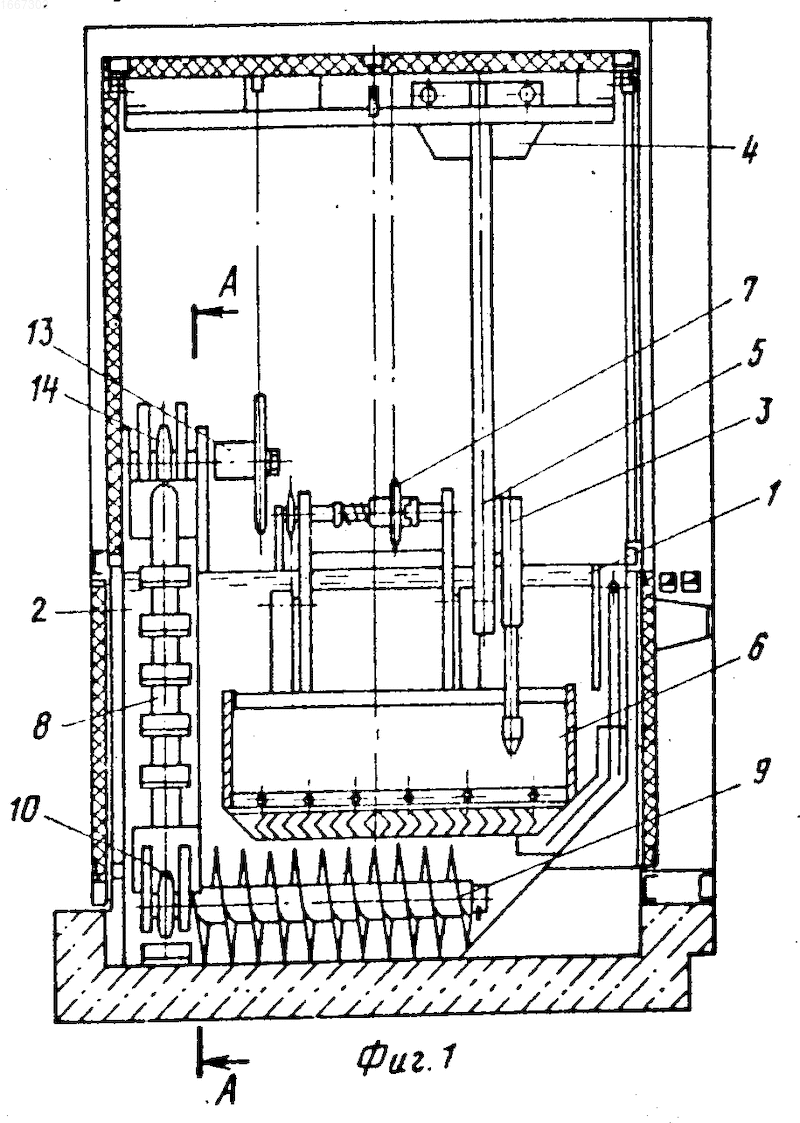

На фиг. 1 изображена установка, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 2; на фиг. 4 - вид по стрелке В на фиг. 3.
Установка содержит ванну 1 для рабочей жидкости с наклонным желобом 2, рабочий электрод 3, механизм 4 перемещения электрода 3 с направляющей 5, контейнер 6 с механизмом 7 перемещения в рабочую зону ванны 1, генератор импульсных токов (не показан), скребковый транспортер 8, расположенный наклонно в желобе 2 ванны 1, винтовой конвейер 9, кинематически связанный посредством звездочки 10 со скребковым транспортером 8.
Узел сбора шлама состоит из рамы, выполненной из трубы 11 с основаниями 12. К нижнему основанию прикрепляется винтовой конвейер 9, на валу которого закреплена звездочка 10. К верхнему основанию прикрепляется приводной вал 13, имеющий аналогичную звездочку 14. Звездочки 10, 14 кинематически связаны цепью 15 со скребками. Нижняя часть скребкового транспортера 8 свободно ложится своими опорами 16 на упоры 17 ванны 1, которые закреплены на кронштейнах 18, что позволяет в случае необходимости (заклинивании и пр.) поднять его без демонтажа.
Работает установка следующим образом.
Контейнер 6 с уложенными в него отливками подается в рабочую зону ванны 1 механизмом 7 перемещения. К отливкам подводится рабочий электрод 3 механизмом 4 перемещения. Между отливками и электродом 3 устанавливают рабочий промежуток (80-100 мм). Включают генератор импульсных токов и одновременно скребковый транспортер 8 и кинематически с ним связанный винтовой конвейер 9. Происходит электрогидравлическая обработка.
Разрушенные куски стержневой и формовочной смесей через отверстия в дне контейнера 6 просыпаются в нижнюю часть ванны 1, откуда подхватываются винтовым конвейером 9 и перемещаются к скребковому транспортеру 8, а затем удаляются за пределы установки.
После окончания электрогидравлической обработки отключают генератор импульсных токов, отводят в крайнее верхнее положение рабочий электрод 3 и осуществляют подъем контейнера 6 в крайнее верхнее положение. После отключения генератора импульсных токов (через 3-10 мин) останавливают скребковый транспортер 8 с винтовым конвейером 9. Далее цикл повторяется.
Использование предлагаемого изобретения позволяет упростить его конструкцию за счет исключения классификаторной емкости, системы гидротранспорта, состоящей из гидроэлеватора, насосной станции, шламового насоса системы трубопроводов, что позволяет уменьшить габариты устройства и снизить его себестоимость, а также сократить энергоемкость за счет исключения такого потребителя энергии как шламовый насос.
Изобретение относится к литейному производству, в частности к вспомогательному оборудованию для удаления шлама из ванны электрогидравлических установок для очистки литья. Цель изобретения - снижение стоимости установки, сокращение производственных площадей и снижение энергоемкости. Установка содержит ванну с рабочей жидкостью, скребковый транспортер и узел сбора шлама, размещенный в нижней части ванны. Узел сбора шлама представляет собой винтовой конвейер, связанный с ведомой (нижней) звездочкой скребкового транспортера, который расположен в желобе, выполненном в стенке ванны. 4 ил.
Рисунки
Заявка
4728072/02, 07.08.1989
Проектно-конструкторское бюро электрогидравлики АН УССР
Царенко П. И, Приходько В. В, Полянская Е. Д, Головахина В. А
МПК / Метки
МПК: B22D 29/00
Метки: ванны, удаления, установки, шлама, электрогидравлической
Опубликовано: 20.02.1995
Код ссылки
<a href="https://patents.su/0-1667302-ustrojjstvo-dlya-udaleniya-shlama-iz-vanny-ehlektrogidravlicheskojj-ustanovki.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для удаления шлама из ванны электрогидравлической установки</a>
