Душевое устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ДУШЕВОЕ УСТРОЙСТВО, содержащее корпус с входным и выходным каналами, нажимной кран, имеющий шток с клапаном и уплотнением, и распылитель, отличающееся тем, что, с целью улучшения эксплуатационных качеств, клапан нажимного крана размещен в полости входного канала, а уплотнение штока клапана выполнено в виде эластичной мембраны и размещено в выходной полости выходного канала, при этом выходной канал снабжен быстроразъемным штуцером, а распылитель имеет сменные насадки.
2. Устройство по п.1, отличающееся тем, что ось выходного канала параллельна оси клапана.
3. Устройство по п.1, отличающееся тем, что сменный насадок выполнен в виде центробежной форсунки.
4. Устройство по п.1, отличающееся тем, что насадок выполнен струйным и снабжен расходной шайбой.
Описание
Цель изобретения улучшение эксплуатационных качеств.

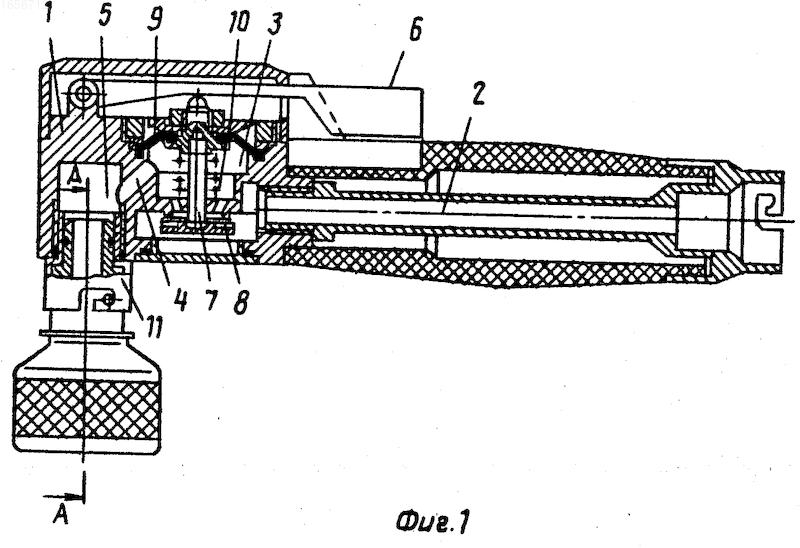

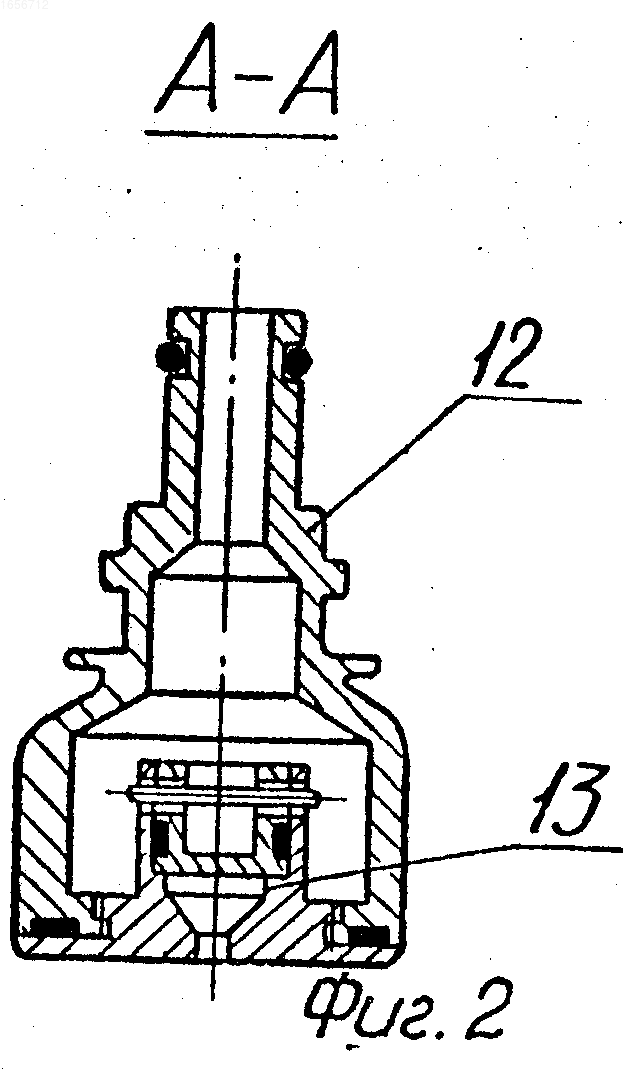

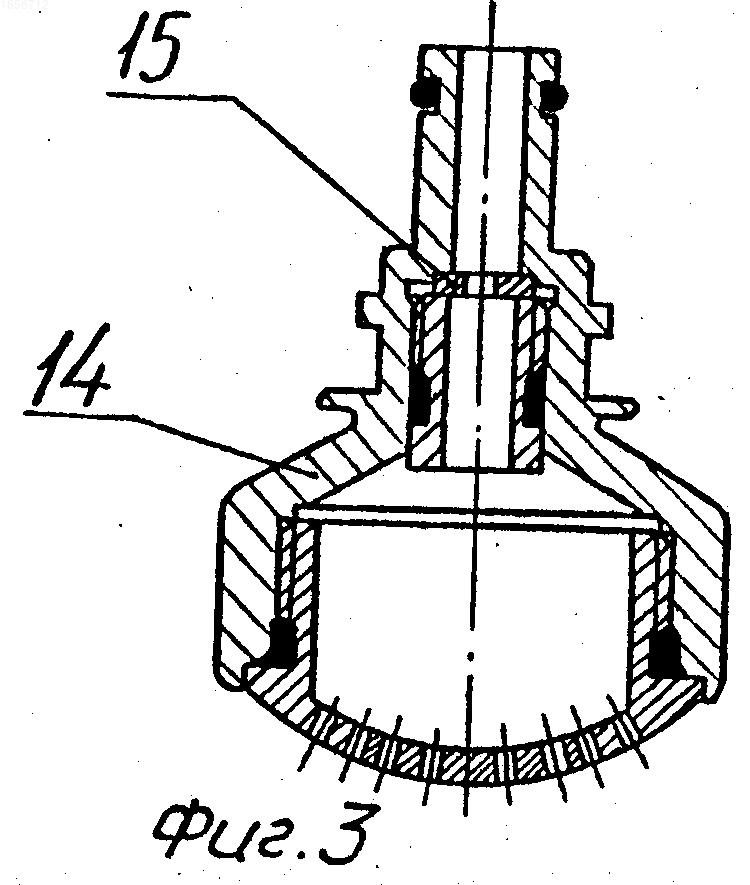

На фиг.1 изображено предлагаемое устройство, общий вид; на фиг.2 разрез А-А на фиг.1; на фиг.3 то же, сечение.
Душевое устройство содержит корпус 1 с входным каналом 2, выходную полость 3, связанную отверстием 4 с выходным каналом 5, нажимной кран 6 со штоком 7, клапаном 8, уплотнением в виде эластичной мембраны 9 и пружины 10, быстроразъемный штуцер 11 и распылитель со сменными насадками, выполненными либо в виде центробежной форсунки 12 с входными тангенциальными отверстиями 13, либо в виде струйного насадка 14, снабженного расходной шайбой 15. Клапан 8 размещен в полости входного канала 2. Мембрана 9 размещена в выходной полости выходного канала 5. Ось выходного канала 5 параллельна оси клапана 8.
Устройство работает следующим образом.
При нажатии на кран 6 пружина 10 сжимается, шток 7 с клапаном 8 перемещается вниз, и вода из входного канала 2 поступает в полость 3, ограниченную мембраной 9. Далее вода через отверстие 4 попадает в выходной канал 5 в корпусе 1. Через насадки 12 или 14 вода попадает на тело человека.
Изобретение относится к санитарно-техническому оборудованию. Цель изобретения улучшение эксплуатационных качеств. Душевное устройство содержит корпус с входным и выходным каналами, нажимной кран, имеющий шток с клапаном и уплотнением, и распылитель. Клапан нажимного крана размещен в полости входного канала, уплотнение штока клапана выполнено в виде эластичной мембраны и размещено в выходной полости выходного канала. Выходной канал снабжен быстроразъемным штуцером, а распылитель имеет сменные насадки. 3 з.п. ф-лы, 3 ил.
