Стереоскопический однообъективный микроскоп
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СТЕРЕОСКОПИЧЕСКИЙ ОДНООБЪЕКТИВНЫЙ МИКРОСКОП, содержащий переставной осветитель, объектив и два оптических канала, в каждом из которых последовательно установлены блок изменения увеличения, ахроматическая линза и оборачивающая призма, а также окуляр, отличающийся тем, что, с целью обеспечения возможности контроля микроструктур с малорельефными элементами, в оптические каналы между объективом и блоком изменения увеличения введены съемные полупрозрачные отражатели, плоскость установки которых находится под одинаковым углом к оси блока изменения увеличения, преимущественно равным 45o.
2. Микроскоп по п. 1, отличающийся тем, что, с целью контроля микроструктур, полученных травлением, коэффициенты отражения первого и второго полупрозрачных отражателей находятся в соотношении
1= 2- 22
3. Микроскоп по п. 2, отличающийся тем, что, с целью получения максимальной освещенности, коэффициенты отражения первого и второго полупрозрачных отражателей равны 0,25 и 0,5 соответственно.
4. Микроскоп по п. 1, отличающийся тем, что, с целью контроля микроструктур, полученных резанием, он снабжен комплектом съемных полупрозрачных отражателей, коэффициенты отражения которых находятся в соотношении2=
5. Микроскоп по п. 4, отличающийся тем, что, с целью получения максимальной освещенности, коэффициенты отражения первого и второго отражателей равны 0,36 и 0,46 соответственно.
Описание
Одним из применений стереомикроскопов является контроль микросхем.
Цель изобретения - обеспечение контроля микроструктур с малорельефными элементами.

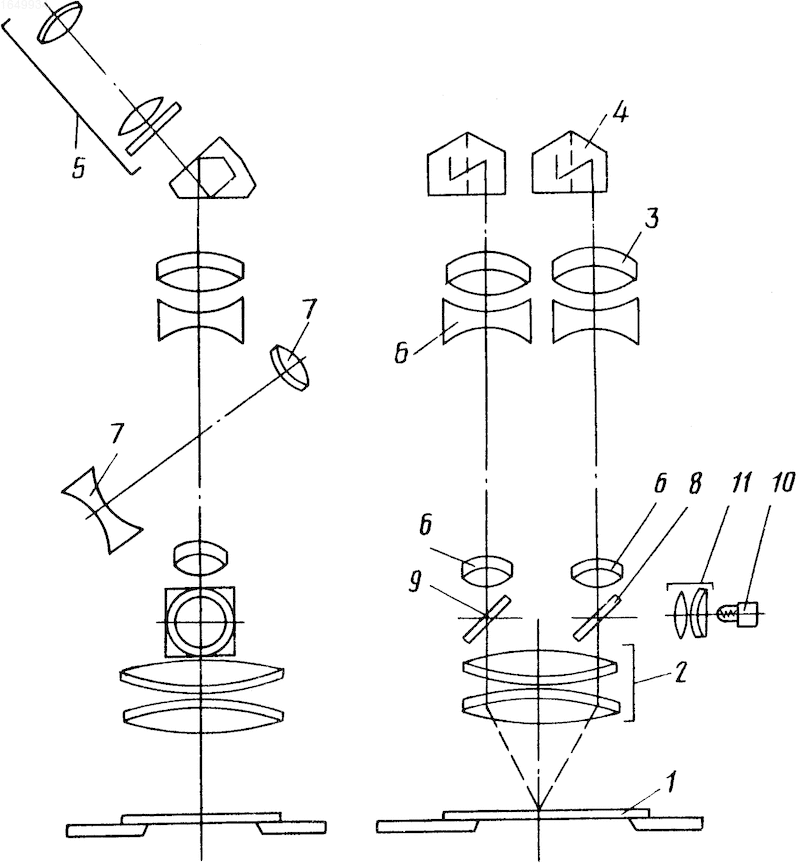

На чертеже показана принципиальная схема микроскопа.
Микроскоп имеет: 1 - наблюдаемый объект, 2 - объектив, 3 - дополнительные линзы, 4 - оборачивающая призменная система, 5 - окуляры, 6, 7 - системы Галилея устройства изменения увеличения, 8 - первый съемный полупрозрачный элемент, 9 - второй съемный полупрозрачный элемент, 10 - источник света, 11 - конденсор. Элементы 10 и 11 образуют переставной осветитель, который в штатном состоянии микроскопа позволяет осуществлять наблюдение в проходящем свете и при косом освещении. Полупрозрачные отражатели 8 и 9 пересекаются с осями Галилея под одинаковыми углами, преимущественно равными 45о. Световые размеры этих отражателей согласованы с максимальными световыми размерами обращенных к ним элементов систем Галилея. В зависимости от характера индикатриссы рассеяния наблюдаемых структур полупрозрачные отражатели 8 и 9 имеют коэффициенты отражения, находящиеся в одном из соотношений
1= 2- 22 (1)2= 1/(1- 1+ 21) (2) В случае соотношения (1) 1 = 0,25, 2 = 0,5, а при соотношении (2) 1= 0,36, 2 = 0,46 обеспечивают максимальную освещенность.Микроскоп работает следующим образом. Свет от осветителя (10, 11) попадает на первый полупрозрачный отражатель 8. Часть
1 этого света отражается в сторону объектива 2 и фокусируется им на наблюдаемом объекте 1. Вторая часть (1- 1) света проходит сквозь отражатель 8, попадает на второй полупрозрачный отражатель 9, частично ( 2) отражается им в сторону объектива 2 и тоже фокусируется им на наблюдаемом объекте 1. Если индикатрисса рассеиваемого наблюдаемым объектом света имеет направленность в сторону падающего на объект света, то использование отражателей с коэффициентами отражения по соотношению (1) обеспечивает одинаковую освещенность изображений в обоих каналах наблюдения 3, 4, 5, 6 (или 7), причем эта освещенность будет максимальной, если 1 = 0,25, а 2 = 0,5. В случае, когда индикатрисса рассеиваемого наблюдаемым объектом света направлена под углом отражения (угол отражения равен углу падения света на объект), то для получения одинаковой освещенности изображений в обоих каналах наблюдения используют отражатели с коэффициентами отражения по соотношению (2). Освещенность будет максимальной в этом случае при 1 = 0,36 и 2 = 0,46. (56) Бабушкин С. Г. и др. Оптико-механические приборы, Машиностроение, 1965, с. 26-29.Чуриловский В. Н. Теория оптических приборов. Машиностроение, 1966, с. 445.
Изобретение относится к приборостроению, а именно к стереоскопическим микроскопам. Цель изобретения - обеспечение контроля микроструктур с малорельефными элементами. В устройство введены съемные полупрозрачные отражатели, установленные между объективом и элементами блока изменения увеличения. Отражатели установлены друг за другом и пересекаются с осью блока изменения увеличения под углом 45. Для наблюдения объектов с разными свойствами съемные отражатели образуют комплексы с соответствующими соотношениями коэффициентов отражения. Приведены соотношения. 4 п. ф-лы, 1 ил.
Рисунки
Заявка
4690966/10, 20.03.1989
Антонов А. П, Степин Ю. А
МПК / Метки
МПК: G02B 21/00
Метки: микроскоп, однообъективный, стереоскопический
Опубликовано: 28.02.1994
