Способ обработки изделий из сплавов высокого демпфирования ферритного класса
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ОБРАБОТКИ ИЗДЕЛИЙ ИЗ СПЛАВОВ ВЫСОКОГО ДЕМПФИРОВАНИЯ ФЕРРИТНОГО КЛАССА, включающий горячую пластическую деформацию, механическую и последующую термическую обработки, отличающийся тем, что, с целью повышения малоциклоновой усталости и ударной вязкости при сохранении высокой демпфирующей способности и упрощения технологии, горячую пластическую осуществляют при температуре, на 10 - 250oС превышающей температуру Кюри, со степенью обжатия 25 - 95%, термическую обработку проводят с нагревом до температуры горячей пластической деформации, а последующее охлаждение осуществляют сначала со скоростью 10 - 100oС/ч до температуры Кюри, затем со скоростью, превышающей 100oС/ч.
Описание
Цель изобретения повышение ударной вязкости и малоцикловой усталости при сохранении высокой демпфирующей способности и упрощение технологии.
Предложенный способ включает горячую пластическую, механическую и последующую термическую обработку с нагревом и охлаждением, причем горячую пластическую обработку осуществляют при температуре, на 10-250оС превышающей температуру Кюри, со степенью обжатия 25-95% а термическую обработку при той же температуре с охлаждением со скоростью 10-100оС/ч до температуры Кюри, а затем со скоростью, превышающей 100оС/ч.
Примеры реализации изобретения.

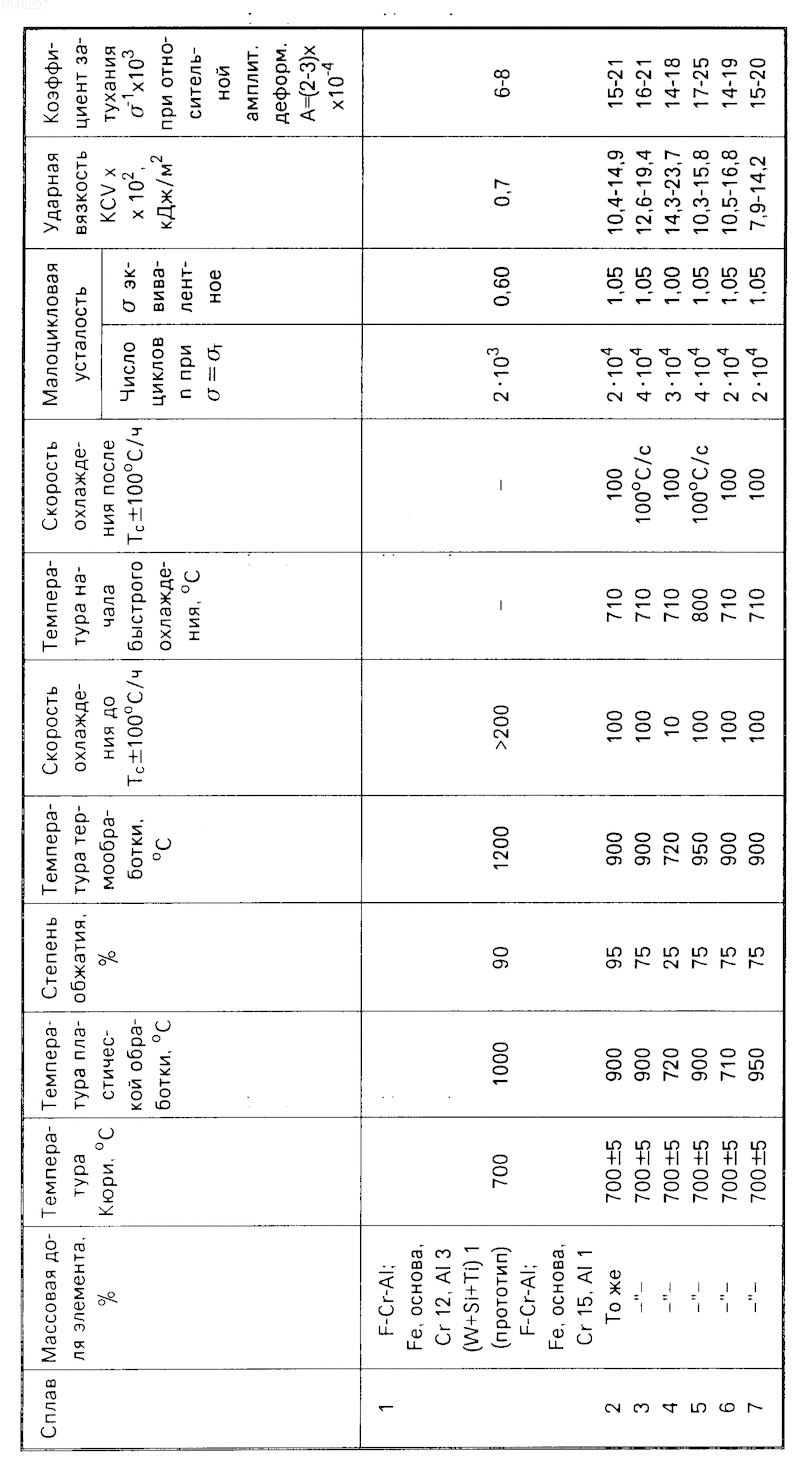

Химический состав опробованных сплавов, параметры их обработки и полученные значения коэффициента затухания, ударной вязкости и малоцикловой усталости представлены в таблице.
Коэффициент затухания Q-1
103, являющийся мерой демпфирующей способности, определили методом свободнозатухающих колебаний по методике и на установке Ленинградского университета.Свободнозатухающие синусоидальные колебания записывали с помощью осциллографа на фотопленку и рассчитывали логарифмический декремент колебаний по формуле
ln
где Аn и Аn+i амплитуды n-го колебания и следующего за ним через N циклов n+i колебания. Коэффициент затухания Q-1 /
.Испытания на малоцикловую усталость проводили на пульсаторной установке к машине ЦДМУ-30Т. Нагружение осуществляли с частотой 20 циклов в 1 мин путем одноосного растяжения при напряжении
, которое подбирали так, чтобы эквивалентное напряжение, соответствующее отношению этого напряжения к пределу текучести материала экв / т, у испытываемых образцов было близким и не превышало величину 1,05, а долговечность (число циклов) при этом соответствовала малоцикловой усталости.Реализация предложенного способа позволяет до 2 раз повысить срок службы изделий, работающих в условиях малоцикловой усталости, например деталей насосов.
Изобретение относится к металлургии, а именно к производству высокопластичных демпфирующих сплавов на железной основе ферритного класса, предназначенных для изготовления виброактивных деталей, к которым предъявляют повышенные требования по виброакустическим характеристикам, ударной вязкости и малоцикловой усталости. Цель изобретения - повышение ударной вязкости и малоцикловой усталости при сохранении высокой демпфирующей способности и упрощение технологии. Способ включает горячую пластическую, механическую и последующую термическую обработки с нагревом и охлаждением, причем горячую пластическую обработку осуществляют при температуре, на 10 - 250oС превышающей температуру Кюри, со степенью обжатия 25 - 95%, а нагрев под термическую обработку - до температуры горячей пластической обработки и последующее охлаждение со скоростью 10 - 100oС/ч до температуры Кюри, а затем со скоростью, превышающей 100oС/ч. 1 табл.
Рисунки
Заявка
4468299/02, 29.07.1988
Крылов Б. С, Крахмалев В. И, Секанин Н. А, Бастун В. Н
МПК / Метки
МПК: C21D 8/00, C22C 38/18
Метки: высокого, демпфирования, класса, сплавов, ферритного
Опубликовано: 20.02.1996
Код ссылки
<a href="https://patents.su/0-1646297-sposob-obrabotki-izdelijj-iz-splavov-vysokogo-dempfirovaniya-ferritnogo-klassa.html" target="_blank" rel="follow" title="База патентов СССР">Способ обработки изделий из сплавов высокого демпфирования ферритного класса</a>
