Устройство излучения и приема электромагнитного поля при электромагнитном каротаже скважин
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1630499
Авторы: Козловский, Морозов, Шаров
Формула
УСТРОЙСТВО ИЗЛУЧЕНИЯ И ПРИЕМА ЭЛЕКТРОМАГНИТНОГО ПОЛЯ ПРИ ЭЛЕКТРОМАГНИТНОМ КАРОТАЖЕ СКВАЖИН, содержащее катушку индуктивности, соединенную с входом приемника или выходом генератора, причем катушка индуктивности помещена в электростатический экран в виде металлического кольца с разрезом, соединенный с низкопотенциальным проводом приемника или генератора, отличающееся тем, что, с целью повышения точности измерения электрических свойств горных пород за счет снижения асимметрии диаграммы направленности, низкопотенциальный провод соединен с электростатическим экраном таким образом, что электростатический экран образует виток катушки индуктивности .
Описание
Цель изобретения - повышение точности измерения электрических свойств горных пород за счет снижения асимметрии диаграммы направленности.

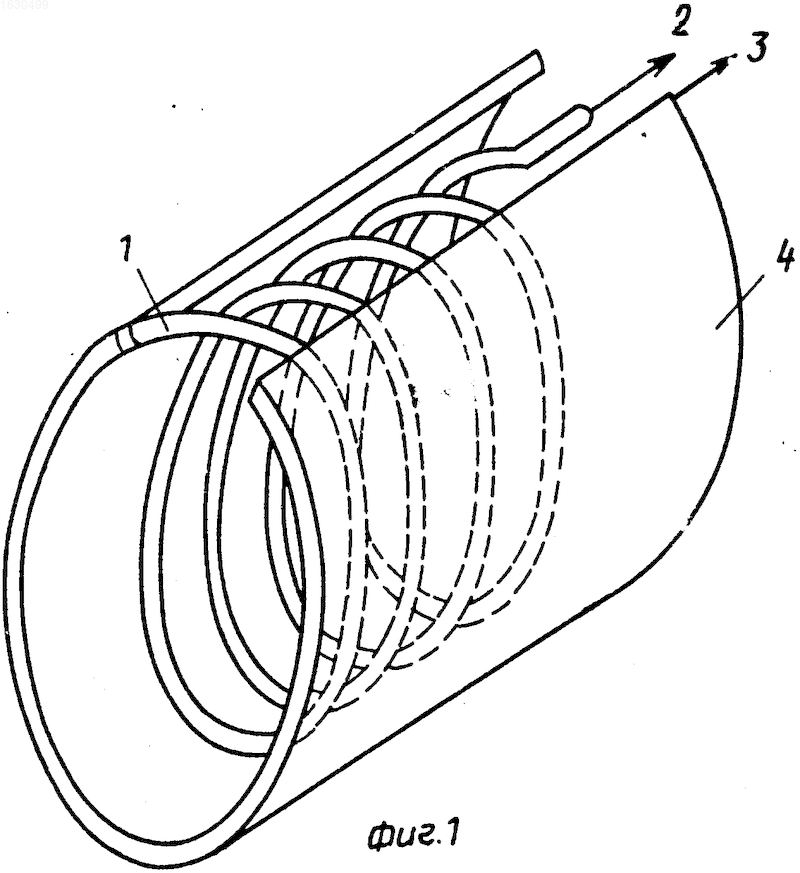

На фиг. 1 и 2 приведены схематические примеры реализации изобретения.

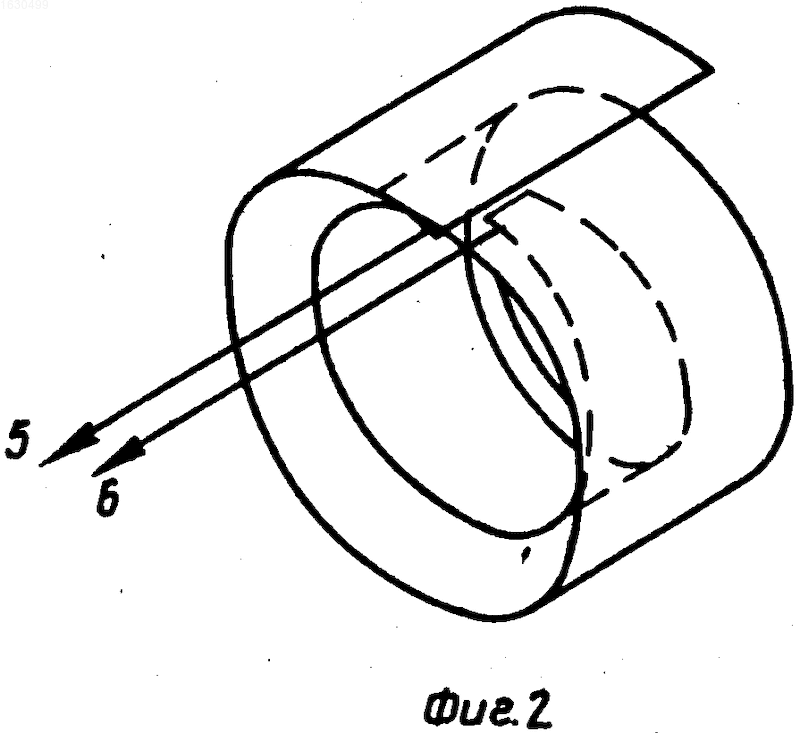

Устройство излучения и приема электромагнитного поля при электромагнитном каротаже скважин содержит катушку 1 индуктивности, первый вывод 2 которой соединяется с высокопотенциальным выводом генератора или приемника, второй вывод 3 соединяется с низкопотенциальным выводом генератора или приемника. Экран 4 устройства является одновременно внешним витком катушки 1. При практической реализации витки катушки 1 могут быть намотаны на основание из изоляционного материала. Вывод 3 может быть выполнен в виде металлической трубки, соединенной с шасси электронной схемы. По центру этой трубки может быть проложен провод высокопотенциального вывода 2. В результате получается коаксиальная линия, не излучающая электромагнитное поле. Витки катушки могут быть выполнены из полосы металла, имеющей вид трапеции с неравными основаниями (см.фиг.2). Большее основание трапеции соединяется с линией 5 низкопотенциальной и является началом внешнего витка катушки, выполняющего роль экрана для остальных витков. Малое основание трапеции соединяется с высокопотенциальным выводом 6.
При использовании устройства в качестве излучающей антенны ток от генератора через первый вывод 2 проходит по виткам катушки 1, переходит на экран 4, являющийся продолжением витков катушки 1, и по низкопотенциальному второму выводу 3 возвращается к генератору. Включение экрана 4 в качестве одного из витков катушки 1 так, чтобы создаваемое им поле усиливало поле остальных витков, создает условие, при котором обеспечивается симметричность диаграммы направленности устройства. В качестве приемной антенны устройство будет обладать такой же диаграммой направленности.
Изобретение относится к геофизике, а именно к устройствам для каротажа скважин с использованием электромагнитных волн. Цель изобретения - повышение точности измерения электрических свойств горных пород за счет снижения асимметрии диаграммы направленности. Цель изобретения достигается за счет того, что низкопотенциальный провод катушки индуктивности соединен с электростатическим экраном в виде металлического кольца с разрезом таким образом, что электростатический экран образует один из витков катушки индуктивности. 2 ил.
Рисунки
Заявка
4200439/25, 28.01.1987
Всесоюзный научно-исследовательский институт нефтепромысловой геофизики
Шаров Г. В, Козловский Б. Ю, Морозов А. Ф
МПК / Метки
МПК: G01V 3/30
Метки: излучения, каротаже, поля, приема, скважин, электромагнитного, электромагнитном
Опубликовано: 15.10.1994
