Полупроводниковый керамический материал для изготовления датчиков температуры
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПОЛУПРОВОДНИКОВЫЙ КЕРАМИЧЕСКИЙ МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ ДАТЧИКОВ ТЕМПЕРАТУРЫ, содержащий оксиды бария и олова, отличающийся тем, что, с целью повышения температурной чувствительности и рабочих температур, он дополнительно содержит оксид гадолиния (III) при следующем соотношении компонентов, мас.%:
Оксид бария - 44,84 - 49,60
Оксид олова - 49,24 - 49,51
Оксид гадолиния (III) - 0,89 - 5,92
Описание
Целью изобретения является повышение температурной чувствительности К и предельной рабочей температуры Т2, что позволит повысить точность измерений и расширить возможности применения датчиков.
Данный материал представляет собой твердый раствор системы Ba1-xGdxSnO3, где 0,01
х 0,10.Для плучения датчиков порошки СаСО3 чда; SnO2 чда; Gd2O3 хч смешивали в необходимом соотношении в фарфоровых ступках в дистиллированной воде, высушивали и обжигали в алундовых тиглях 3 ч при 1250оС. Полученный продукт измельчали, добавляли пластификатор (3%-й раствор поливинилового спирта) и при давлении 100 МПа прессовали образцы в форме дисков диаметром 10 мм и толщиной 1,5-2 мм. Окончательный обжиг проводили в течение 2 ч при 1380оС. Охлаждение проводили со скоростью 100-150 К/ч до 1000оС, после чего образцы остывали вместе с печью. Из полученных образцов вырезали диски диаметром 8 мм и толщиной 1-1,5 мм, на которые испарением в вакууме наносили алюминиевые электроды.
Измерения электрофизических параметров датчиков проводили в режиме медленного охлаждения образцов, помещенных в измерительную камеру. Ток в измерительной цепи поддерживался постоянным с помощью источника стабилизированного напряжения и тока Б5-50, включенного последовательно с образцом. Величина измерительного тока (1 мА) выбиралась таким образом, чтобы предотвратить саморазогрев образца за счет джоулева тепла. Величина падения напряжения на образце измерялась с помощью двухкоординатного самопишущего вольтметра Н-306. К второму входу самописца присоединялась хромельалюмелевая термопара, измерительный спай которой был плотно прижат к образцу.

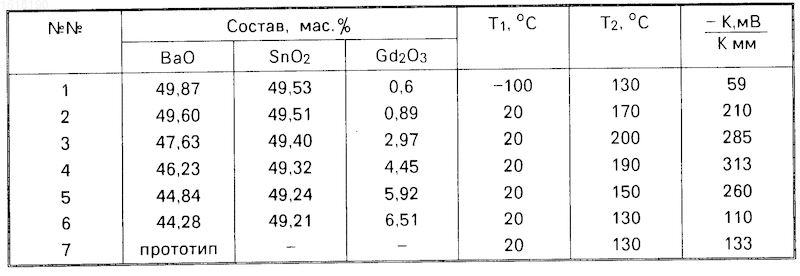

Результаты измерений приведены в таблице, где Т1 и Т2 - температуры соответственно начала и конца участка линейной зависимости падения напряжения на датчике от температуры.
Оптимальными свойствами обладают составы NN 2-5. При выходе за предлагаемые границы содержания любого из компонентов свойства датчиков ухудшаются. Увеличение содержания ВаО и SnO2 сверх предлагаемых пределов и уменьшение содержания Gd2O3 ниже предельных значений (состав 1) так же, как и содержание BaO и SnO2 ниже предельных значений и увеличение содержания Gd2O3 сверх предлагаемого предела (состав 6), приводит к уменьшению К по сравнению с прототипом, в то время как значение Т2 не увеличивается. Кроме того, у датчиков, изготовленных из состава 6, Т1 повышается до 30оС, что затрудняет использование датчиков в области комнатных температур.
Датчики, изготовленные из предлагаемого материала, имеют по сравнению с прототипом в 1,1-2,6 раза более высокие значения К и на 60-70оС более высокие значения предельной рабочей температуры Т2 (190-200оС). При этом температура Т1 рабочего участка температур не превышает 20оС, что позволяет проводить измерения, начиная с комнатных температур.
Изобретение относится к термометрии, в частности к полупроводниковым датчикам температуры с линейной характеристикой. Цель изобретения - повышение температурной чувствительности и предельной рабочей температуры. В керамический материал, содержащий, мас.%: оксиды бария 44,84 - 49 - 60 и олова 49,24 - 49,51, дополнительно вводят оксид гадолиния 0,89 - 5,92. Использование данного материала при изготовлении датчиков позволит повысить точность измерений и расширить возможности их применения. 1 табл.
