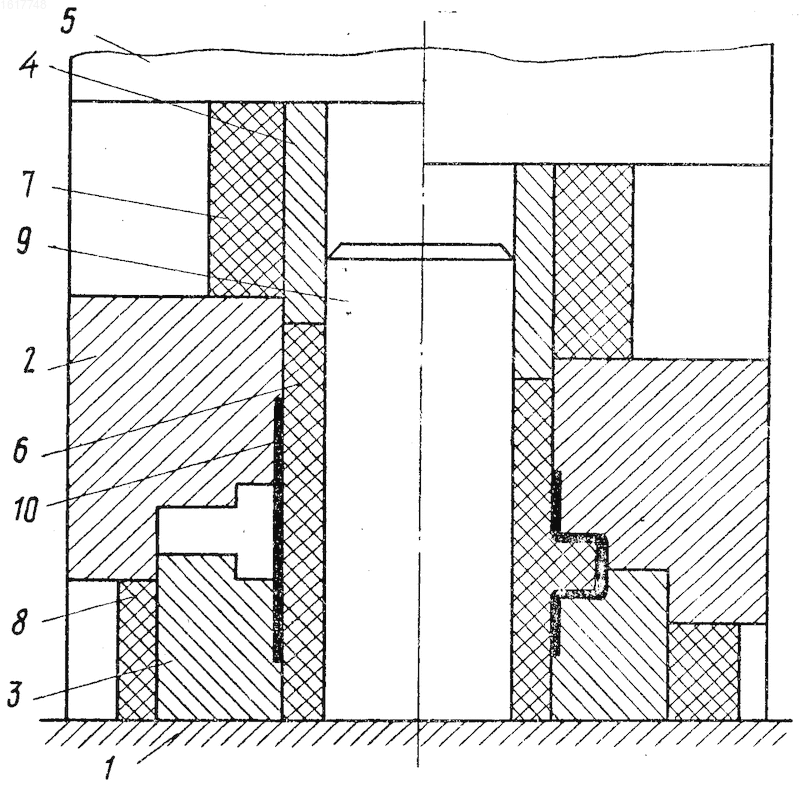

Штамп для формовки трубчатых заготовок

Номер патента: 518258

Опубликовано: 25.06.1976

Автор: Милевский

МПК: B21D 43/00

Метки: заготовок, зоне, плоских, рабочей, фиксации, штампа

...буферными резиновыми вкладышами 5 и 6 перпендикулярно к продольной оси штам , па. Резиновые вкладиюи имеют одинаковую твердость и прикреплены к упорным 1 плвн кам 7 и 8 при помощи винтов 9 и 10.Винты в отверстиях упорных планок могут свободно перемешаться.Рабочая поверхность каждой из фиксирующих планок выполнена со скосом 11 и 12, наклоненным твк, что расстояние между обеими планками увеличивается по мере удаления от зеркала матрицы 1,Устройство работает следующим обраУстройство для фиксации плоскик заготовок в раочей эона утампа, содержащее ф ао меньшей мере две направляиицяе планки,установленные на матрице симметрично относительно продольной оси штампа и подпружиненные перпендикулярно ., етой оси,о т л и ч а ю щ е е с я тем,...

Номер патента: 1811941

Опубликовано: 30.04.1993

Авторы: Ахмеров, Втулкин, Котов, Махмудов, Панин

МПК: B21D 26/02

Метки: жесткой, листового, матрице, пуансоном, среды, штамп, штамповки, эластичной

...контакта аЬ с поверхностью отверстия в прижиме 3, имеющего профиль Е) возникает равнодействующая сил нормального давления Й, которая создает силу трения Гтр (Етр = Ю), Из условия равновесия -Ер = Е 1, следует, что к прижиму приложена сила Е 1 по местной касательной в точке С действия равнодействующей сил нормального давления Й. Разложение.силы Р 1 дает силу прижима 0.Задавая нужный профиль Е(2), при известных ц или Р и жесткости эластомера, управляюг далее силой Ор.Устройство для реализации предлагаемого способа содержит корпус 5 матриц, пуансон 6 из эластичной среды, заготовку 7,Корпус 1 штампа размещен на основании установки соосно со стволом и соединен с ним, В корпусе размещена жесткая матрица, прижим, отверстие в котором...

Номер патента: 946728

Опубликовано: 30.07.1982

Автор: Потекушин

МПК: B21D 22/10

Метки: заготовок, осевым, подпором, раздачи, средой, цилиндрических, штамп, эластичной

...расположена матрица, выполненная с горизонтальной плоскостью разъема и состоящая из частей 3 и 4, каждая иэ которых жестко связана с одной иэ плит, 5 цилиндрический эластичный пуансон 5, верхний 6 и нижний 7 толкатели, подпружиненные соответственно пружинами 8 и 9.Под нижней плитой 2 расположен 10 корпус 10, имеющий по меньшей мере два изогнутых канала 11, в которых помещены шарики 12 и пара колонок 13 и 14.Штамп работает следующим образомПри верхнем положении полэуна .пресса (не показан) просвет между частью 4 матрицыи эластичным пуансоном 5 больше заготовки 15. Плита 2 вместе с прикрепленными к ней частью 4 матрицы, толкателем 7 и пружинами 9 опускается в нижнем положении под действием собственной массы. Колонки 13 подняты и не...

Номер патента: 1333450

Опубликовано: 30.08.1987

Авторы: Брагин, Кобышев, Сахарутов, Шарапенко

МПК: B21D 26/02

Метки: гидравлической, заготовок, полого, пуансона, силового, соединение, трубчатых, цилиндра, штамповки, штоком

...поверхность 6 и сопряженный с ней цилиндрический участок 7, .Пуансон 2 имеет ступенчатую боковую поверхность, при этом ступень большего диаметра расположена со стороны головки. В стенках вертикальной полки Т-образного паза по обе стороны от .пуансона расположены упругие вкладыши 8, обеспечивающие фиксацию пуансона. В пазу пуансона установлен цилиндрический штифт 9 для ограничения поперечного перемещения пуансона относительно штока 2. Пуансон подпружинен в осевом направлении посредством пружины 10, установленной между головкой пуансона и шайбой 11, расположенной на уступе Т-образного паза, 1 Соединение работает следующим образом.На полый пуансон 1 устанавливают пружину 10 и шайбу 11 и вводят полученную сбоку в сквозной паз 4 до...

Номер патента: 747629

Опубликовано: 15.07.1980

Авторы: Дегтярев, Кислый, Коваленко, Якунинский

МПК: B23D 15/00

Метки: заготовок, коротких, мерные, резки, сдвигом, части

...заготовок выходят за пределы торцовых повсрхностей ножей 3 и 2, после чего к пуансонам 4 и 5 прикладывается осевое усилие выталкивания Р, под действием которого заготовки выталкиваютсч иэ рабочих полостей ножей 2 и 3.Многократная резка на середине заготовок промежуточного размера дает возможность создать при каждом резе симметричные условия для частей разрезаемого материала, находящихся по обе стороны от плоскости реза. Б Частности, становится возможным приложение осевого усилия сжатия к обо- им торцам разрезаемой на середине заготовки двумя пуансонами, равнаудаленными от плоскости реза в каждый момент деформирования. Симметричность объемов разрезаемого материала и осевых усилий относительно плоскости реза создает ряд...
