Способ регенерации катализатора риформинга
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Способ регенерации катализатора риформинга на основе платины или платины и рения путем очистки поверхности катализатора от углеродистых отложений при 400 500oС, отличающийся тем, что, с целью сокращения времени очистки, энергетических затрат и повышения степени очистки от углеродистых отложений, очистку ведут действием пучка ускоренных электронов с энергией 1,0 1,5 МэВ и удельной мощностью излучения 10 20 Вт/см2, сопровождающимся тормозным рентгеновским излучением.
Описание
Целью изобретения является сокращение времени, энергетических затрат и повышение степени очистки катализатора от углеродистых загрязнений за счет обработки катализатора пучком ускоренных электронов, сопровождающейся тормозным рентгеновским излучением.
Изобретение иллюстрируется следующими примерами.
Пример 1. Гранулы дезактивированного катализатора риформинга КР-104, содержащего 0,4 мас. платины на
Al2O3, с размером гранул 2 10 мм размещают на поверхности слоем толщиной 5 20 мм и обладают пучком ускоренных электронов с Е 1,3 МэВ, удельной мощностью излучения 12 Вт/см2, током пучка 11 мА, сфокусированным на площади 1200 см2. Облучение сопровождается тормозным рентгеновским излучением. При достижении 500oC образец выдерживают 5 мин на воздухе для удаления углеродистых отложений, после чего облучение прекращают. Образец остывает до комнатной температуры в результате естественного оттока тепла. Остаточное содержание С 0,17 мас.Пример 2. Гранулы дезактивированного катализатора риформинга КР-104, содержащего 0,36 мас. Pt, 1,0 мас. Re на g=Al2O3, с размером гранул 1 6 мм размещают на поверхности слоем толщиной 2 5 мм и облучают пучком ускоренных электронов с Е 1,0 МэВ, удельной мощностью излучения 10 Вт/см2, током пучка 20 мА, сфокусированным на площади 1700 см2. Облучение сопровождается тормозным рентгеновским излучением. При достижении 450oC образец выдерживают 15 мин на воздухе для удаления углеродистых отложений, после чего облучение прекращают. Образец остывает до комнатной температуры в результате естественного оттока тепла. Остаточное содержание С 0,15 мас.
Пример 3. Гранулы дезактивированного катализатора риформинга КР-104 с размером гранул 2 10 мм размещают на поверхности слоем толщиной 2 10 мм и облучают пучком ускоренных электронов с Е 1,5 МэВ, удельной мощностью излучения 20 Вт/см2, током пучка 20 мА, сфокусированным на площади 700 см2. Облучение сопровождается тормозным рентгеновским излучением. При достижении 400oC образец выдерживают 20 мин на воздухе для удаления углеродистых отложений, после чего облучение прекращают. Образец остывает до комнатной температуры в результате естественного оттока тепла. Остаточное содержание С 0,10 мас.
Катализаторы, регенерированные предлагаемым способом, испытывают в тестовой реакции процесса риформинга (гидрирование) гексена-1 при 300oC в атмосфере водорода.

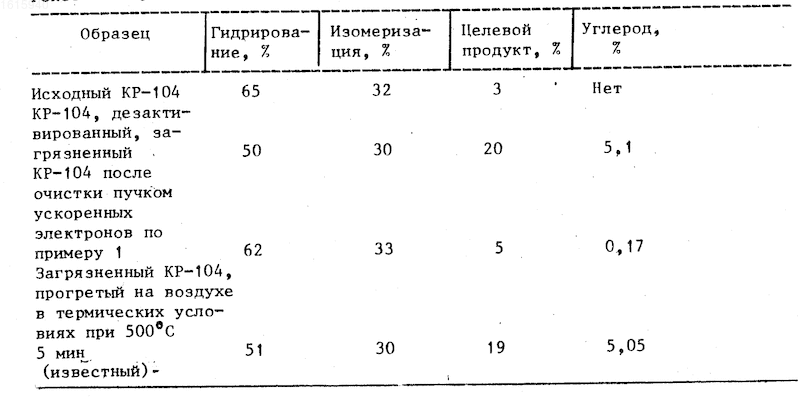

Результаты представлены в таблице.
Как следует из представленных данных, описываемый способ регенерации позволяет сократить время очистки более чем в 10 раз по сравнению с прототипом, повысить степень очистки остаточное количество углеродистых отложений приблизительно 0,2 мас. а также в 22 раза снизить энергозатраты.
Катализатор, регенерированный предлагаемым способом, полностью сохраняет общую удельную поверхность.
Изобретение касается каталитической химии, в частности регенерации катализатора риформинга, что может быть использовано в нефтехимии. Цель - сокращение времени очистки, энергозатрат и повышение степени чистоты катализатора. Его регенерацию ведут нагреванием при 400 - 500oC с очисткой поверхности катализатора на основе платины или палладия от углеродистых отложений с помощью действия пучка ускоренных электронов с энергией 1,0 - 1,5 МэВ и удельной мощностью излучения 10 - 20 Вт/см2, сопровождающегося тормозным рентгеновским излучением. В этом случае степень очистки от углеродистых отложений практически полная (менее 0,2%) при сокращении времени регенерации в 10 и энергозатрат в 22 раза. 1 табл.
Рисунки
Заявка
4427838/04, 18.05.1988
Белгородский технологический институт строительных материалов им. И. А. Гришанова, МГУ им. М. В. Ломоносова
Адигамов Б. Я, Локтева Е. С, Лунин В. В, Мирошниченко И. И, Пантелеев Д. М, Пащенко С. В, Потиха В. И, Соловецкий Ю. И, Талецкий Ю. В, Хаджиев С. Н, Цейтлин И. Л
МПК / Метки
МПК: B01J 23/96, B01J 37/34
Метки: катализатора, регенерации, риформинга
Опубликовано: 27.12.1996
