Мембранный аппарат рулонного типа

Номер патента: 1614237

Формула

МЕМБРАННЫЙ АППАРАТ РУЛОННОГО ТИПА для разделения газовых смесей, содержащий корпус со съемными торцовыми крышками, одна из которых имеет патрубок для ввода разделяемой смеси, а другая патрубок для вывода пермеата, размещенный в корпусе рулонный элемент с перфорированным коллектором, мембранами в виде листов, разделенных турбулизаторами и дренажными прокладками с параллельными оси коллектора канавками, отличающийся тем, что с целью повышения производительности мембранного аппарата и увеличения надежности его работы, патрубок для вывода нонпермеата расположен на той же крышке, что и патрубок для ввода разделяемой смеси, зазоры между мембранами, раделенными турбулизаторами, герметизированы вдоль коллектора и со стороны вывода пермеата и открыты со стороны ввода разделяемой газовой смеси, листы мембран сложены вдвое сгибом вдоль коллектора, зазоры, образованные сложенными листами мембран, между которыми размещены дренажные прокладки, герметизированы вдоль коллектора и со стороны ввода разделяемой газовой смеси и открыты со стороны вывода пермеата, между корпусом аппарата и торцовой крышкой со стороны вывода пермеата расположена уплотняющая манжета, а коллектор соединен с патрубком для вывода нонпермеата и имеет перфорацию только со стороны вывода пермеата.

Описание

Изобретение относится к технологии разделения газовых смесей и может быть использовано в химической и газовой отраслях промышленности.
Целью изобретения является повышение производительности мембранного аппарата рулонного типа и увеличение надежности его работы.

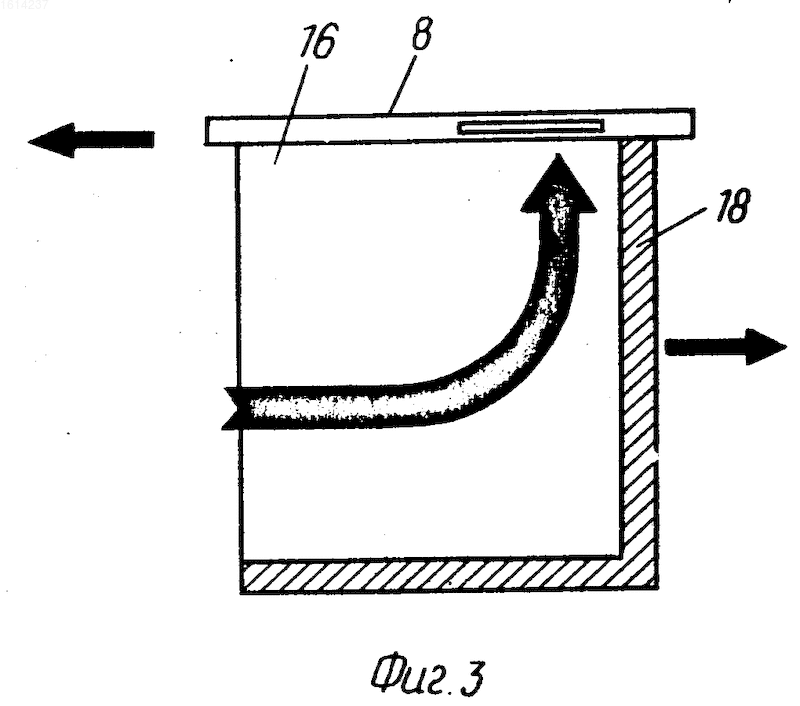

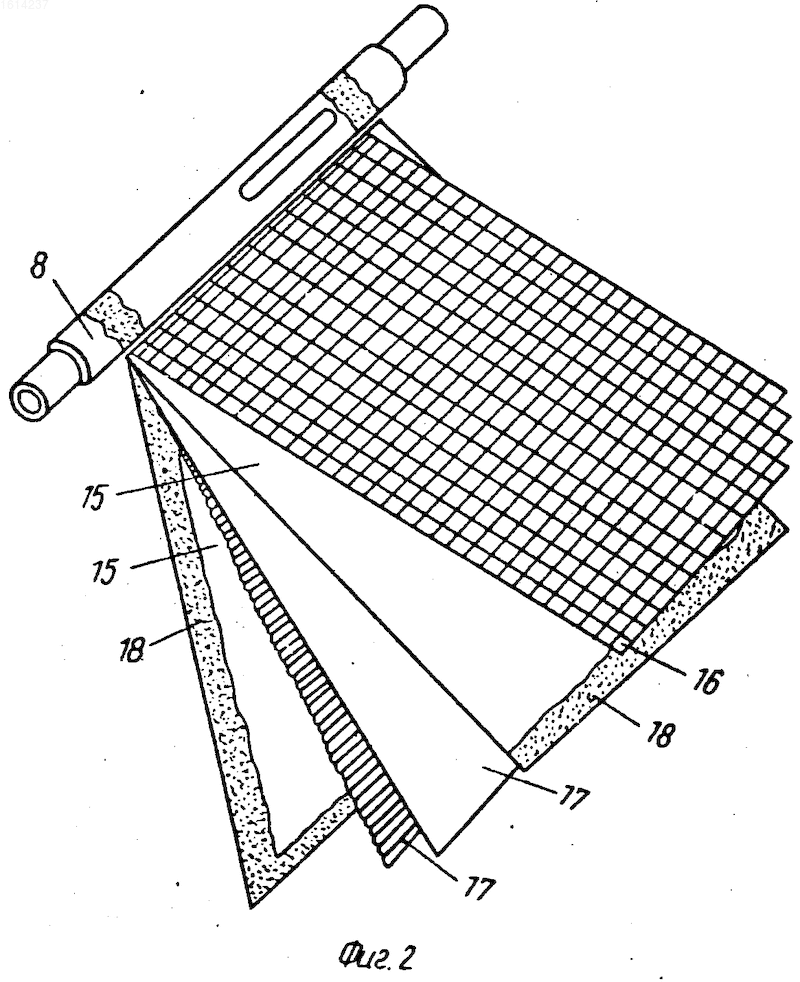

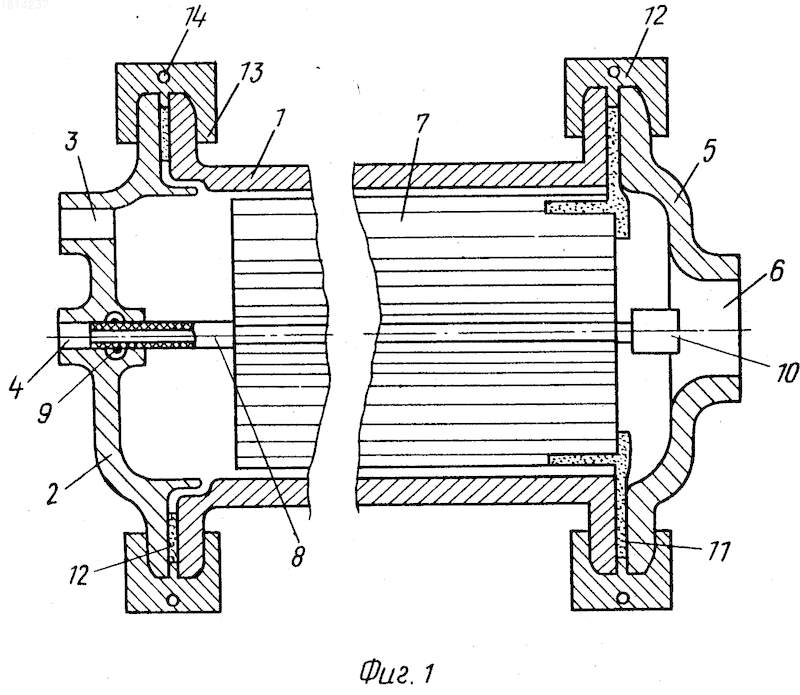

На фиг. 1 приведена схема предлагаемого аппарата; на фиг. 2 схема укладки рулонного элемента; на фиг. 3 схема организации газовых потоков в нем.
Аппарат содержит корпус 1, торцовую крышку 2 с патрубками для ввода исходной смеси 3 и вывода нонпермеата 4, торцовую крышку 5 с патрубком вывода пермеата 6, рулонный элемент 7 с коллектором 8, уплотнительное кольцо 9, заглушку 10, уплотнительную манжету 11, разделяющую области низкого и высокого давлений в корпусе аппарата, уплотнительную прокладку 12, фиксирующие полухомуты 13, стянутые болтами 14. Коллектор перфорирован только со стороны заглушенного конца.
Рулонный элемент содержит сложенные вдвое листы мембран 15, разделенные турбулизаторами 16. Между листами каждой из сложенных мембран размещены дренажные прокладки 17. Зазоры между листами мембран, разделенных турбулизаторами, герметизированы герметиком 18 вдоль коллектора и со стороны отбора пермеата, но открыты со стороны подачи разделяемой газовой смеси. Зазоры, образованные сложенными листами мембран, разделенных дренажными прокладками, герметизированы вдоль коллектора и со стороны подачи разделяемой газовой смеси, но открыты со стороны отбора пермеата.
Аппарат работает следующим образом.
Исходную газовую смесь подают через патрубок 3 в торец рулонного элемента 7. Нонпермеат движется по спирали к коллектору 8 и выводится из аппарата через патрубок 4. Пермеат движется по дренажным прокладкам вдоль оси аппарата и выводится через патрубок 6 аппарата.
Аппарат обладает большим входным сечением для разделяемой смеси (20 см² при диаметре рулонного элемента 90 мм и толщине турбилизатора 0,55 мм), за счет чего и повышается его производительность.
Сокращение длины клеевых швов, работающих на разрыв, увеличивает надежность аппарата.
Изобретение относится к технологии разделения газовых смесей и может быть использовано в химической и газовой отраслях промышленности. Целью изобретения является повышение производительности аппарата рулонного типа и увеличение надежности работы за счет подачи исходной газовой смеси со стороны одного из торцов рулонного элемента аппатара, вывода пермеата со стороны другого торца элемента и отбора нонпермеата из центрального коллектора. Использование изобретения позволяет повысить входное сечение для разделяемой смеси до 20 см² при диаметре 90 мм и толщине турбулизатора 0,55 мм. 3 ил.
