Способ разрушения ледяного покрова

Номер патента: 1605471

Авторы: Жеребятьев, Коваленко, Козин, Новолодский

Формула

СПОСОБ РАЗРУШЕНИЯ ЛЕДЯНОГО ПОКРОВА преимущественно на мелководном участке, заключающийся в том, что сплошной ледяной покров разрушают подаваемыми плавсредствами волнами, отличающийся тем, что, с целью повышения эффективности ледоразрушения, плавсредство перемещают в направлении ледяного покрова перпендикулярно его кромке со скоростью, соответствующей максимальному волновому сопротивлению плавсредства, а затем перед указанным мелководным участком со сплошным льдом разворачивают плавсредство на 180^o и перемещают его в этом направлении.

Описание

Изобретение относится к судостроению, в частности к судам ледового плавания.
Целью изобретения является повышение эффективности ледоразрушения.

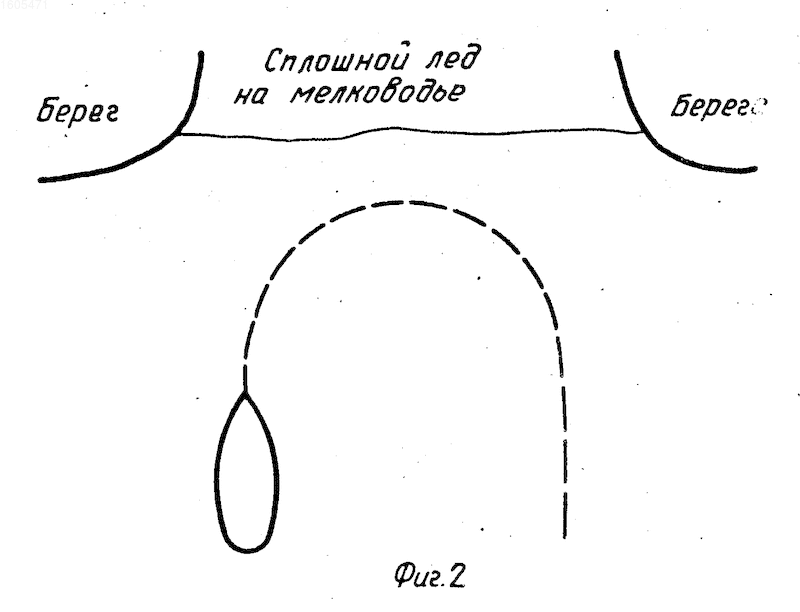

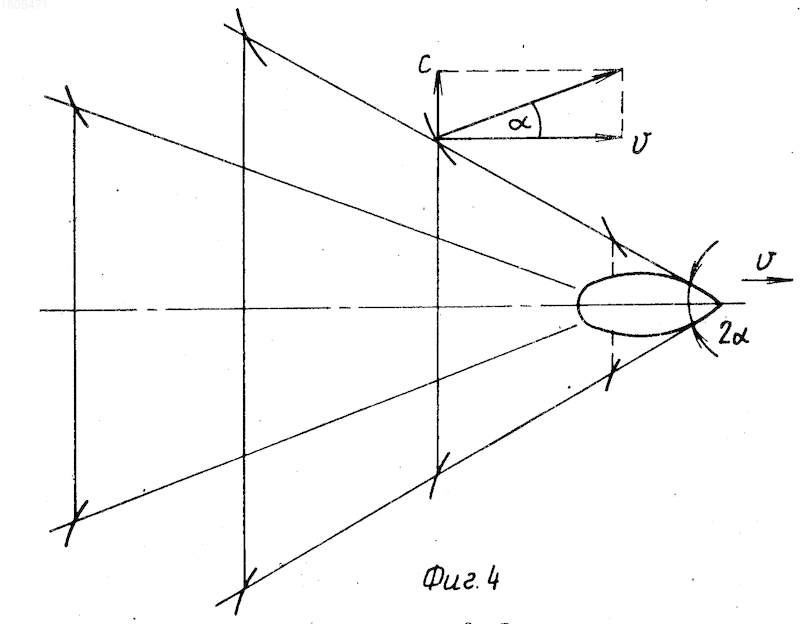

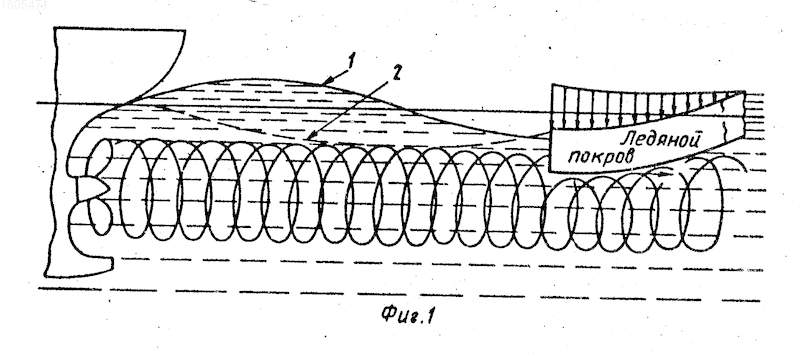

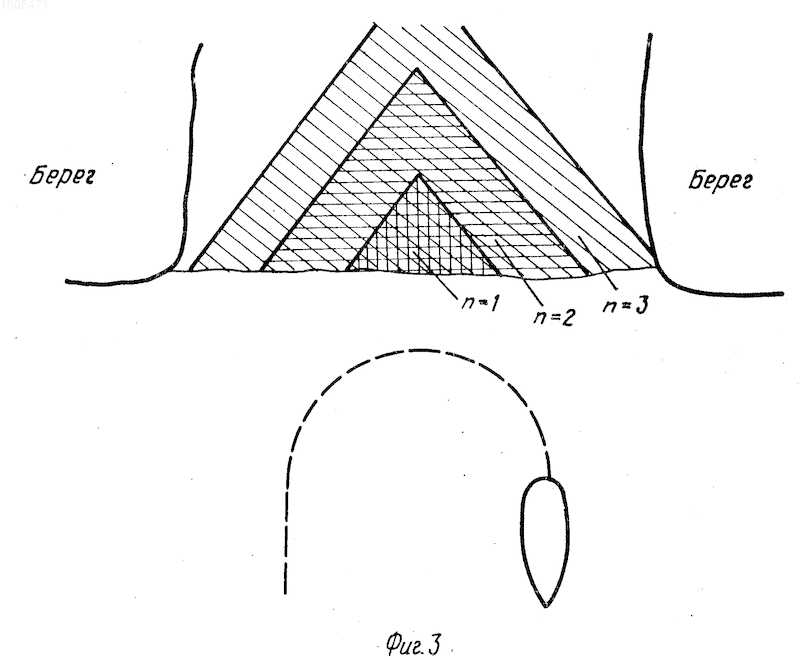

На фиг.1 показана схема нагрузок, действующих на лед; на фиг.2 схема маневрирования судна при выполнении ледокольных работ; на фиг.3 стадии разрушения ледяного покрова в зависимости от количества маневров судна; на фиг.4 схема волнообразования и векторы скоростей гравитационных волн в зависимости от направления их распространения.
Способ достигается тем, что после выполнения ледокольных работ на безопасных глубинах ледокол при подходе к кромке льда на мелководном участке, двигаясь в битом льду или чистой воде (в случае, если отжимный ветер отогнал битый лед в море), развивает скорость, достаточную для возбуждения корабельных волн наибольшей амплитуды. При этом направление движения ледокола должно быть перпендикулярно кромке ледяного покрова. Не доходя до края ледяного поля, судно начинает разворот с наименьшим радиусом циркуляции с таким расчетом, чтобы не произошло удара бортом о лед.
В предлагаемом способе разрушения ледяного покрова носовая и кормовая волновые системы, накладываясь на дополнительное волнообразование, возникающее от дрейфа судна на циркуляции I, проникают в ледяной покров. Развитие волновых колебаний льда приводит к появлению во льду изгибных напряжений и, как следствие этого, к разрушению ледяного покрова. Кроме волн при таком методе маневрирования на ледяной покров действует реакция отбрасываемых винтом масс воды. Это действие проявляется в появлении волнообразования от работающего гребного винта 2 и возникновения под ледяным покровом потока жидкости.
По мере проникновения системы корабельных волн в ледяной покров амплитуда волн уменьшается и разрушение льда прекращается. Последующие аналогичные маневры приводят к расширению области разрушения ледяного покрова. При этом в разрушении льда участвует весь сектор волн.
Изобретение относится к ледовому судоходству. Цель - повышение эффективности ледоразрушения. Судно разгоняется до скорости, соответствующей максимальному волновому сопротивлению, и направляется перпендикулярно кромке ледяного покрова. Не доходя до мелководного участка и не вступая в контакт со сплошным льдом, судно разворачивается на 180^o. Ледяной покров разрушается сочетанием нагрузок от волнообразования в результате бокового дрейфа судна, работающего винта и понижения давления подо льдом от отбрасываемых винтом масс воды. 4 ил.

Рисунки

Заявка

4696374/11, 29.05.1989

Комсомольский-на-Амуре политехнический институт

Жеребятьев В. П, Коваленко А. М, Козин В. М, Новолодский И. Д

МПК / Метки

МПК: B63B 35/12

Метки: ледяного, покрова, разрушения

Опубликовано: 10.03.1996
