Способ изготовления люминесцентного экрана
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ИЗГОТОВЛЕНИЯ ЛЮМИНЕСЦЕНТНОГО ЭКРАНА, включающий формирование на поверхности волоконно-оптической пластины с предварительно вытравленными ячейками в световодах слоя полимера с распределенными в нем частицами люминофора с последующим выжиганием полимера, отличающийся тем, что, с целью увеличения выхода годных за счет повышения светоотдачи, слой полимера с распределенными в нем частицами люминофора формируют из пасты, полученной из люминофора и раствора полимера, при вдавливании ее в ячейки световодов возвратно-поступательным движением валика.
Описание
Целью изобретения является увеличение выхода годных за счет повышения их светоотдачи.
Для изготовления люминесцентных экранов по предлагаемому способу протравливают поверхность ВП в кипящем 3%-ном водном растворе соляной кислоты в течение 4-6 мин. Стенки вытравленных в световодах ячеек металлизируют. Отфракционированный в этиловом спирте (фракция 1-2,5 мкм) и высушенный люминофор (30 г) смешивают со 100 г 8%-ного раствора этилцеллюлозы в
-терпинеоле до сметанообразной консистенции. Полученную люминофорную пасту наносят на протравленную поверхность ВОП. Прокатывают по поверхности подложки резиновым валиком, вдавливая пасту в ячейки протравленной ВОП.Экраны с люминофорной пастой помещают в муфельную печь и выжигают связующее при 380оС в течение 1 ч.
Излишки люминофора с поверхности ВОП удаляют. Отражающее алюминиевое покрытие наносят на экран известным способом.

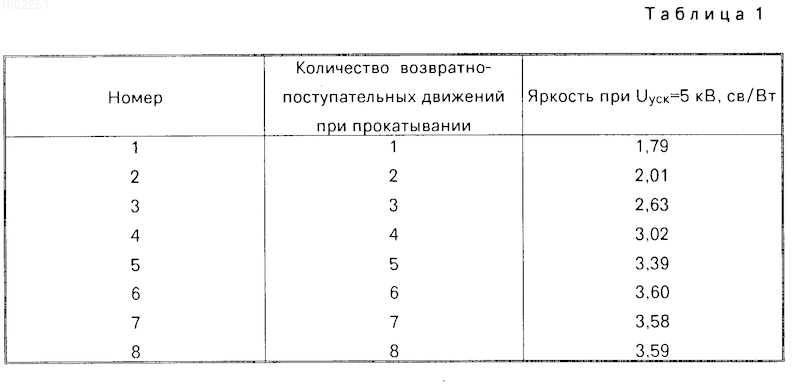

В результате многократного прокатывания резиновым валиком по поверхности протравленной подложки, покрытой люминофорной пастой, увеличивается яркость люминесцентного экрана (см. табл. 1). По-видимому, при этом увеличивается концентрация частиц люминофоров в ячейках, что и приводит к повышению яркости.
Также были изготовлены экраны по известному способу. Яркость экранов измеряли с помощью установки контроля параметров катодолюминофоров типа ИЧ. 040.0035 по отношению к эталону с известной светоотдачей.
Отбраковку экранов производили по значениям светоотдачи.

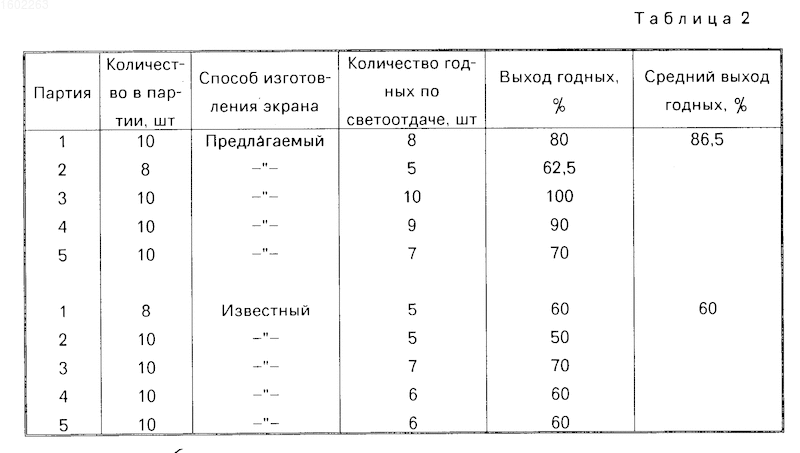

Результаты сведены в табл. 2.
Из табл. 2 видно, что при применении предлагаемого способа повышается выход годных по светоотдаче экранов более чем на 20%
Использование предлагаемого способа по сравнению с известным позволит повысить выход годных люминесцентных экранов за счет увеличения их светоотдачи.
Изобретение относится к электронной технике и может быть использовано при изготовлении люминесцентного экрана на предварительно протравленной волоконно-оптической пластине (ВОП). Целью изобретения является повышение выхода годных изделий путем увеличения светоотдачи. Для этого поверхность ВОП протравливают в кипящем 3%-ном водном растворе соляной кислоты в течение 4 6 мин. Стенки вытравленных в световодах ячеек металлизируют. Люминофор, отфракционированный в этиловом спирте, смешивают со 100 г 8%-ного раствора этилцеллюлозы до образования сметанообразной консистенции. Полученную пасту наносят на протравленную поверхность ВОП и производят ее последующую термическую обработку. 2 табл.
Рисунки
Заявка
4297250/21, 13.08.1987
Шарапова Г. Н, Головнер О. Ф
МПК / Метки
МПК: H01J 9/20
Метки: люминесцентного, экрана
Опубликовано: 20.07.1995
