Способ определения затухания
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ОПРЕДЕЛЕНИЯ ЗАТУХАНИЯ тракта от выхода опорного источника шума до входа усилителя в процессе измерения шумовой температуры последнего путем подачи на вход одного из серии измеряемых усилителей шумовых сигналов с шумовой температурой окружающей среды Tо непосредственно и с шумовой температурой T ниже или выше Tо непосредственно и через измеряемый тракт и измерения отношения M0 уровней мощности шумового сигнала на выходе усилителя на частоте измерения шумовой температуры серии усилителей при подаче непосредственно на вход усилителя шумовых сигналов с шумовой температурой T и Tо, отличающийся тем, что, с целью упрощения способа, измеряют отношение M уровней мощности шумового сигнала на выходе усилителя на частоте измерения шумовой температуры серии усилителей при подаче на его вход шумового сигнала с шумовой температурой T непосредственно и через измеряемый тракт и определяют вносимое затухание измеряемого тракта из выражений
Описание
Целью изобретения является упрощение способа путем сокращения числа необходимых для реализации подключений - отключений.

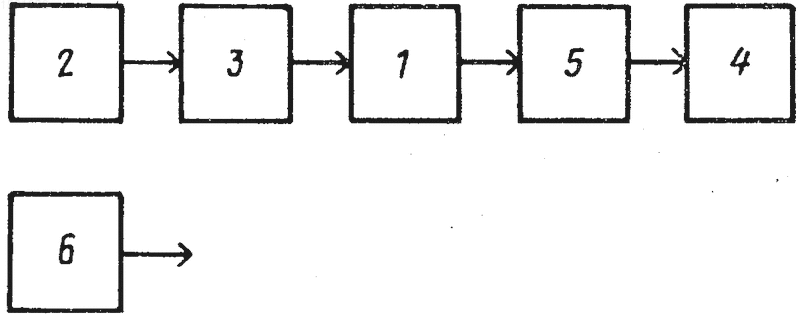

На чертеже представлена блок-схема устройства для осуществления способа.
Устройство содержит усилитель 1, к входу которого подключен опорный источник 2 шума через измеряемый тракт 3. Выход усилителя 1 связан с входом измерительного приемника 4 через измерительный аттенюатор 5. Кроме того, к входу усилителя 1 непосредственно или через измерительный тракт может подключаться согласованная нагрузка 6.
Существо способа состоит в следующем.
Подача непосредственно на вход усилителя 1 шумовых сигналов с шумовой температурой Т и То и измерение на частоте измерения шумовой температуры серии усилителей отношения Мо уровней мощности шумового сигнала на выходе усилителя позволяет определять шумовую температуру усилителя Тш из выражения
Тш=Мо(То-Т)/(Mo-1)-То+То/Kу
(или - Ттр/Ку), при Т<Т<sub>о; (1)
Тш=(Т-То)/(Mo-1)-To+To/Kу
(или - Ттр/Ку), при Т>То, (2) где Ттр - шумовая температура измерительного тракта на выходе усилителя (учитывается при измерении Тш методом двух отсчетов),
Ку - коэффициент усиления усилителя на частоте измерения Тш, отн.ед.
Подача на вход усилителя 1 сигнала с шумовой температурой Т непосредственно и через измеряемый тракт 3 и измерение отношения Мо уровней мощности шумового сигнала на выходе усилителя 1 позволяет определить шумовую температуру Тш усилителя из выражения
Тш=М(То-Т)/(M-1)-(To-T)/
/
(M-1)-To+ To/Kу, (или - Ттр/Ку),при Т<Т<sub>о; (3)
Тш=(Т-Тo)/(M-1)-M(T-To)/
/
(M-1)-To+To/Kу (или - Ттр/Ку),при Т>То, (4) где
- вносимое затухание тракта от выхода опорного источника шума до входа усилителя, отн.ед.Так как в обоих случаях Тш усилителя одна и та же, то, приравнивая правые части зависимостей (1) и (3), а также (2) и (4), получим выражения для расчета затухания
измеряемого тракта = (Мо-1)/(Mo-M), T< To, (5) = M(Mo-1)/(Mo-M), T> To (6).Изобретение может быть использовано для прецизионного измерения малого вносимого затухания тракта от выхода опорного источника шума до входа усилителя в процессе измерения шумовой температуры последнего. Цель изобретения - упрощение способа путем сокращения числа необходимых для реализации подключений - отключений. Для этого подают на вход одного из серии измеряемых усилителей непосредственно и через измеряемый тракт шумовой сигнал с шумовой температурой T ниже или выше температуры окружающей среды To от опорного источника шума, используемого для измерения шумовой температуры серии усилителей, и измеряют отношение M уровней мощности шумового сигнала на выходе усилителя на частоте измерения шумовой температуры серии усилителей. Затем подают на вход усилителя шумовой сигнал с шумовой температурой To измеряют на частоте измерения шумовой температуры серии усилителей отношение Mo уровней мощности шумового сигнала на выходе усилителя при подаче на его вход шумового сигнала с шумовой температурой T и To и определяют вносимое затухание
измеряемого тракта из выражения: a = (Mo-1)/(Mo-M) при T < To (Mo-1)/(Mo-M) при T > T0 1 ил. Рисунки
