Приемное устройство вторичного моноимпульсного радиолокатора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Приемное устройство вторичного моноимпульсного радиолокатора по авт. св. N 961459, отличающееся тем, что, с целью увеличения точности измерения азимутального угла, в него введены коммутатор, третий и четвертый фильтры, третий и четвертый детекторы, первый и второй логарифмические усилители, причем выходы коммутатора соединены через третий и четвертый фильтры соответственно с входами третьего и четвертого детекторов, выход первого смесителя через первый логарифмический усилитель соединен с входом первого усилителя-ограничителя и первым входом коммутатора, выход второго смесителя через второй логарифмический усилитель соединен с входами второго усилителя-ограничителя и вторым входом коммутатора, управляющий вход коммутатора соединен с выходом формирователя сигнала манипуляции, а выходы третьего и четвертого детекторов являются дополнительными выходами приемного устройства.
Описание

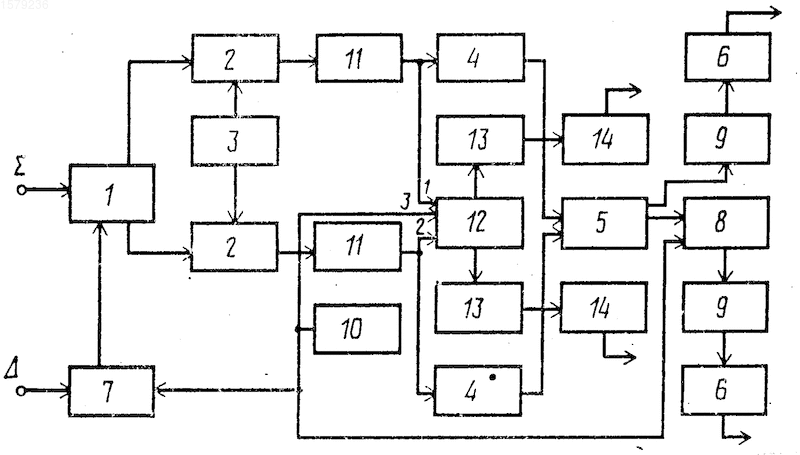

На чертеже представлена структурная электрическая схема предлагаемого устройства.
Приемное устройство содержит первый суммарно-разностный преобразователь 1, первый и второй смесители 2, гетеродин 3, первый и второй усилители-ограничители 4, второй суммарно-разностный преобразователь 5, первый и второй детекторы 6, первый фазовый манипулятор 7, второй фазовый манипулятор 8, первый и второй фильтры 9, формирователь 10 сигналов манипуляции, логарифмические усилители 11, коммутатор 12, третий и четвертый фильтры 13, третий и четвертый детекторы 14.
Устройство работает следующим образом.
Пусть на входе приемного устройства имеются два сигнала U
вх и U
вх
ej
, где U вх амплитуда входного сигнала, принятая с помощью суммарной диаграммы направленности; U вх, амплитуда и фаза сигнала, принятого с помощью разностной диаграммы направленности.Для простоты выкладок положим, что амплитудные и фазовые ошибки имеются только в одном из каналов.

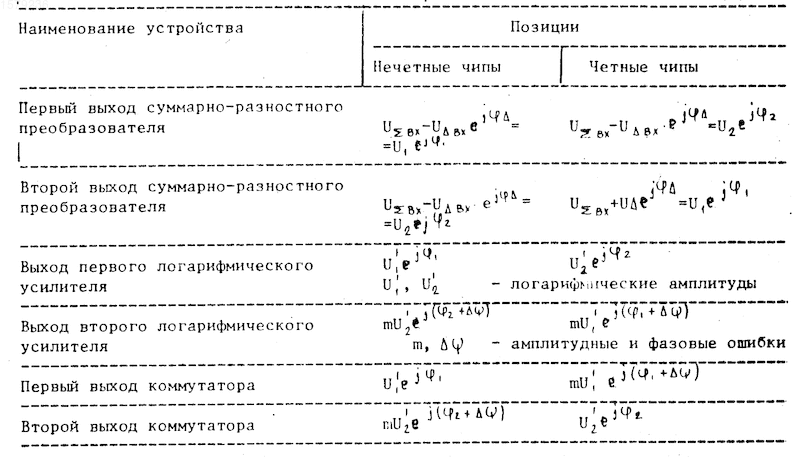

Сигналы на выходах промежуточных устройств показаны в таблице.
Далее предварительно рассмотрим выходное напряжение после фильтра, если на его вход подается сигнал с амплитудной и фазовой манипуляцией с интервалом манипуляции (чип) t, причем
полоса пропускания фильтра.Пусть комплексный сигнал в нечетных чипах V, а в четных чипах K
Vej , где К отношение амплитуд, разность фаз.Представим сигнал как суперпозицию двух сигналов V+(K
Vej -V) в нечетных чипах, V+O в четных чипах.Так как фильтр является линейным устройством, то на его выходе будет суперпозиция двух сигналов: одного без амплитудной и без фазовой манипуляции, а второго только с амплитудной манипуляцией, но без фазовой. Полагая длительности четных и нечетных чипов одинаковыми, получим на выходе фильтра сигнал
В соответствии с вышеизложенным сигнал на выходе третьего фильтра 13 (на его выход поступает сигнал с первого выхода коммутатора 12) будет
,а сигнал на выходе четвертого фильтра 13 (на его вход поступает сигнал со второго выхода коммутатора) будет
Отсюда следует, что отношение амплитуд сигналов (или разность логарифмов) не зависит ни от амплитудной, ни от фазовой ошибок в логарифмических усилителях. Сравнивая напряжения с выхода третьего и четвертого детекторов 14, определяют наличие или отсутствие угла 90o между сигналами
и D.Такое приемное устройство позволяет получать кроме оценки азимутального угла и информацию об отклонении фазового угла между сигналами
и
.Причем нестабильность амплитудных характеристик логарифмических усилителей практически не влияет на измерение величины и знака угла
.Изобретение относится к радиолокационной технике. Цель изобретения - увеличение точности измерения азимутального угла. Приемное устройство содержит первый суммарно-разностный преобразователь 1, смесители 2, гетеродин 3, усилители-ограничители 4, второй суммарно-разностный преобразователь 5, детекторы 6, первый фазовый манипулятор 7, второй фазовый манипулятор 8, первый и второй фильтры 9, формирователь 10 сигналов манипуляции, первый и второй логарифмические усилители 11, коммутатор 12, третий и четвертый фильтры 13, третий и четвертый детекторы 14. Цель изобретения достигается за счет введения коммутатора, третьего и четвертого фильтров, третьего и четвертого детекторов, а также первого и второго логарифмических усилителей, обеспечивающих получение дополнительной информации об отклонении фазового угла между сигналами
и
от
90o, что позволяет в свою очередь выдавать сигнал ошибки в моменты измерения с большими ошибками. Кроме того, введенные элементы позволяют измерять отношение амплитуд, например, для целей подавления сигналов боковых лепестков путем сравнения амплитуд сигналов, принятых с помощью ненаправленной диаграммы направленности и направленной диаграммы направленности антенны вторичной радиолокации. 1 ил. Рисунки
Заявка
4395324/09, 18.03.1988
Кац Г. Р, Конев Ю. В, Теуш Д. Л, Швайгер П. М, Шульман М. И
МПК / Метки
МПК: G01S 7/28
Метки: вторичного, моноимпульсного, приемное, радиолокатора
Опубликовано: 10.12.1996
