Имитатор звуков рыб

Имитатор звуков рыб, содержащий источник сжатого воздуха, ресивер, излучатель звуков, последовательно соединенные трубопроводом, отличающийся тем, что, с целью повышения эффективности использования путем увеличения дальности действия и имитации перемещения звуков рыб, он снабжен блоком управления, размещенным на выходе источника сжатого воздуха, обратными клапанами, дополнительными ресиверами и излучателями, излучатели объединены в группы, каждая из которых, начиная со второй, имеет клапан и ресивер, трубопровод выполнен гибким и последовательно соединяет группы излучателей, а объем каждого ресивера превышает объем ресивера предыдущей группы.

Изобретение относится к рыбной промышленности, в частности к акустическим устройствам для направленного перемещения рыбных косяков в зону облова, и может быть использовано для интенсификации промысла в периоды максимального отбора объекта и в марикультуре для управления движением рыб.
Цель изобретения - повышение эффективности использования путем увеличения дальности действия и имитации перемещения звуков рыб.

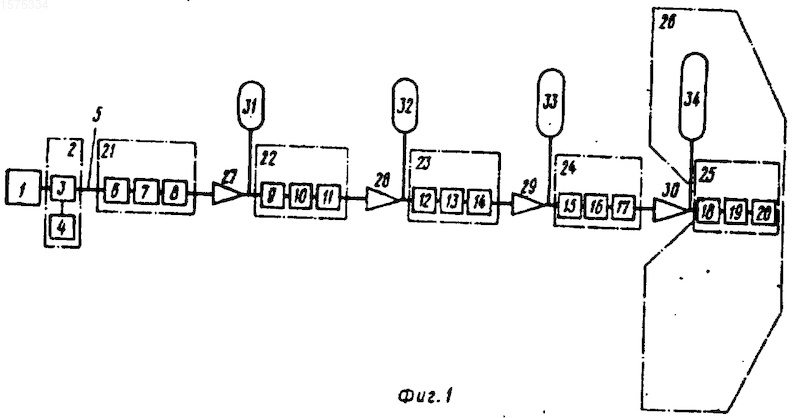

На фиг. 1 изображена схема имитаторов звуков рыб; на фиг.2 - диаграммы работы имитатора.
Имитатор содержит источник 1 сжатого воздуха, выполненный в виде компрессора или баллона со сжатым воздухом, к выходу которого подключен блок 2 управления, содержащий электромагнитный клапан 3 и реле 4 времени, а также последовательно соединенные посредством гибкого трубопровода 5 пневматические излучатели (ПИ) 6 - 20 акустических сигналов рыб, объединенные в группы 21, 22, 23, 24 и 25 по три излучателя, причем последняя группа 25 излучателей 18, 19 и 20 размещена в зоне действия орудия 26 лова. Кроме того, каждая группа излучателей, начиная с группы 22, снабжена предельным обратным клапаном 27, 28, 29 и 30, установленным перед группой, и ресивером 31, 32, 33 и 34 фиксированно большего объема, чем в предыдущей группе.

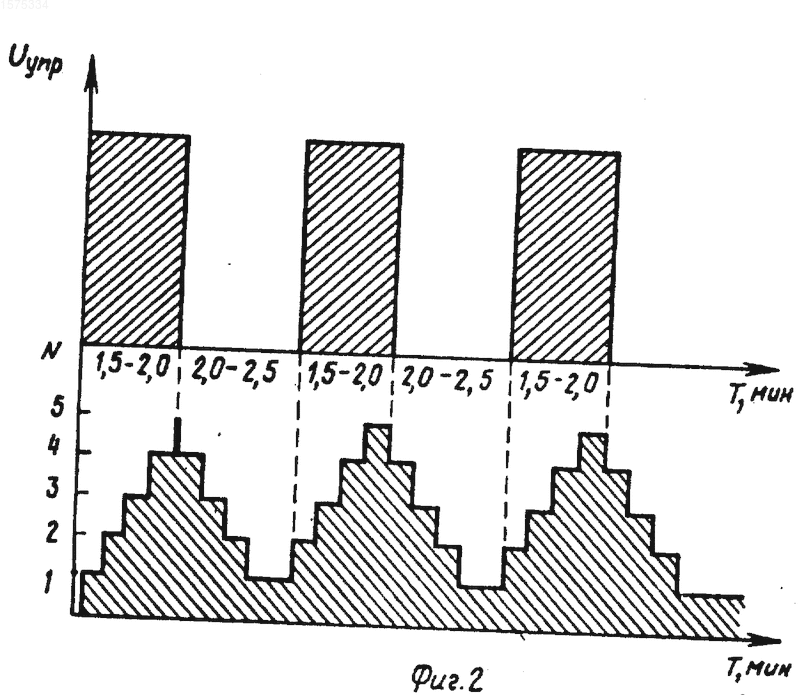

Работу имитатора поясняют диаграммы, приведенные на фиг.2, где U_упр - напряжение, управляющее работой электромагнитного клапана блока управления, N - количество работающих групп излучателей.
Имитатор работает следующим образом. При срабатывании реле 4 времени и включении электромагнитного клапана 3 блока 2 управления сжатый воздух из источника 1 заполняет гибкий трубопровод 5, и по достижении в трубопроводе 5 рабочего давления воздуха начинают работать излучатели 6, 7 и 8 группы 21. Одновременно срабатывает предельный обратный клапан 27, настроенный на рабочее давление воздуха трубопровода 5, и при наполнении ресивера 31 сжатым воздухом до рабочего давления в работу включаются ПИ 9, 10 и 11 группы 22. По мере наполнения ресиверов 32, 33 и 34 последовательно включаются в работу излучатели 12, 13 и 14 группы 23, затем излучатели 15, 16 и 17 группы 24 и ПИ 18, 19 и 20 группы 25, размещенной в зоне действия орудия 26 лова.
После заполнения ресивера 34 группы 25 происходит срабатывание реле 4 времени и запирание электромагнитного клапана 3 блока 2 управления. При этом начинается процесс поочередного отключения излучателей, начиная с группы 21 до группы 25. Такой режим работы задают предельные обратные клапаны 27 - 30, исключающие взаимное влияние соседних групп излучателей, имеющих избыточное давление воздуха, и ресиверы 31 - 34 различного объема, обеспечивающие последовательное отключение групп 21 - 25 по мере расходования сжатого воздуха. Излучатели 6, 7 и 8 группы 21, не имеющие ресивера, выключаются сразу после запирания электромагнитного клапана 3 блока 2 управления, ПИ 18, 19 и 20 группы 25 работают непрерывно на сжатом воздухе, накопленном в ресивере 34, имеющем наибольший объем.
Поочередное включение и отключение группы 21 - 25 излучателей создает гидроакустическую обстановку, имитирующую перемещение рыбных косяков, и стимулирует направленное движение рыбы в зону действия орудия 26 лова. Имитация перемещающегося в пространстве биошумового поля предполагает смещение источников сигналов в зону облова со скоростью 1,5 - 2,0 м/с, соответствующей крейсерской скорости плавания большинства открытопузырных пелагических рыб. Поэтому объемы ресиверов 31 - 34 подобраны таким образом, что при расстоянии между группами излучателей, равном 50 м, включение (выключение) ПИ 9, 10 и 11 группы 22 и последующих групп 23, 24 и 25 происходит с интервалом в 25 - 30 с после включения (выключения) электромагнитного клапана 3 и группы 21 ПИ 6, 7 и 8.
Цикличность работы устройства задает реле 4 времени блока 2 управления. Через 1,5 - 2,0 мин после включения электромагнитного клапана 3 следует пауза 2,0 - 2,5 мин, и затем цикл повторяется.
При использовании имитатора создается возможность пространственного перемещения биошумового акустического поля, стимулирующего направленное движение рыбных косяков в зону облова, путем имитации перемещения звуков рыб повышается дальность действия при неизменности привлекающего воздействия на рыб.
Интенсифицируется процесс облова за счет направления рыбных косяков с дальних дистанций в зону действия орудий лова, а также создаются условия для использования принципиально новых конструкций залавливающих устройств и уменьшения их размеров.
Изобретение относится к рыбной промышленности, в частности к акустическим устройствам для направления рыбных косяков в зону облова. Цель изобретения - повышение эффективности использования путем увеличения дальности действия и имитации перемещения звуков рыб. Имитатор содержит источник 1 сжатого воздуха, к выходу которого подключен блок 2 управления. Гибкий трубопровод 5 последовательно соединяет источник 1 и излучатели 6 - 20 акустических сигналов, объединенные в группы 21 - 25. Перед каждой группой излучателей, начиная со второй, установлен предельный обратный клапан 27 - 30 и ресивер 31 - 34 фиксированно большего объема, чем в предыдущей группе. Поочередное включение и отключение групп 21 - 25 излучателей имитирует перемещение рыбных косяков и стимулирует направленное движение рыбы с дальних дистанций в зону действия орудия 26 лова. 2 ил.
