Ферритовый материал
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ФЕРРИТОВЫЙ МАТЕРИАЛ, содержащий окись железа, закись никеля, окись цинка, окись кобальта и окись вольфрама, отличающийся тем, что, с целью снижения магнитных потерь в диапазоне частот 200 - 300 МГц, он дополнительно содержит окись лития и окись бария при следующем соотношении компонентов, мас.%:
Закись никеля 25,0 - 33,5
Окись цинка 0,4 - 4,0
Окись кобальта 0,3 - 2,5
Окись вольфрама 0,6 - 5,0
Окись лития 0,01 - 0,70
Окись бария 0,15 - 2,50
Окись железа Остальное
Описание
Целью изобретения является снижение магнитных потерь ферритового материала в диапазоне частот 200-300 МГц.
Изобретение основано на совместном введении окислов лития и бария в ферритовый материал, содержащий окислы железа, цинка, кобальта, вольфрама и закись никеля.
Экспериментально установлено, что при соотношении компонентов, мас.%: NiO 25,0-33,5 ZnO 0,4-4,0 CoO 0,3-2,5 WO3 0,6-5,0 Li2O 0,01-0,70 BaO 0,15-2,50 Fe2O3 Остальное материал обладает на частотах 200-300 МГц более высоким произведением начальной магнитной проницаемости
н и добротности Q, что эквивалентно снижению магнитных потерь материала. Выход за указанные пределы содержания компонентов приводит к уменьшению произведения н

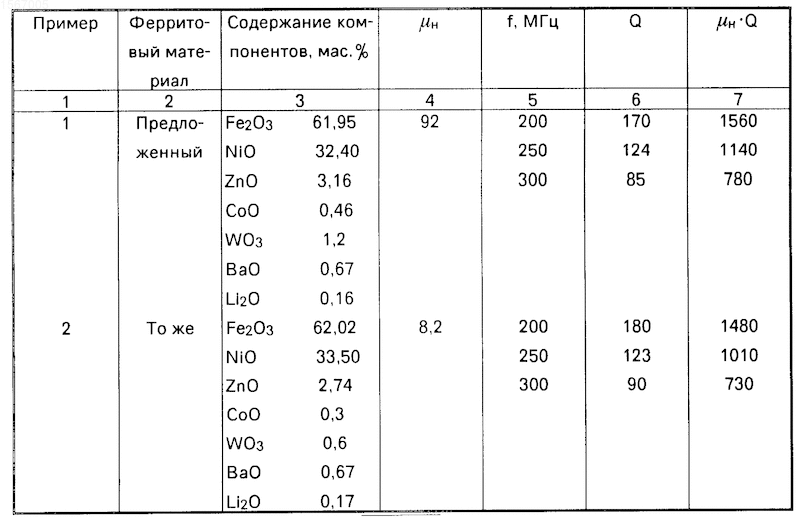

Q. Ферритовый материал изготавливают методом смешивания окислов. Спекание ферритовых изделий производится при 950-1050оС.П р и м е р 1. Для получения ферритового материала берут окислы в соотношении, указанном в таблице. Исходные окислы смешивают в вибромельнице в течение 2 ч, подвергают предварительному обжигу при 850оС, а затем - помолу в течение 2 ч. Из обожженной шихты прессуют кольцевые сердечники К32х20х6 при удельном давлении 1500 кг/см2. Сердечники спекают при 980оС и измеряют электромагнитные параметры ферритового материала (начальную магнитную проницаемость

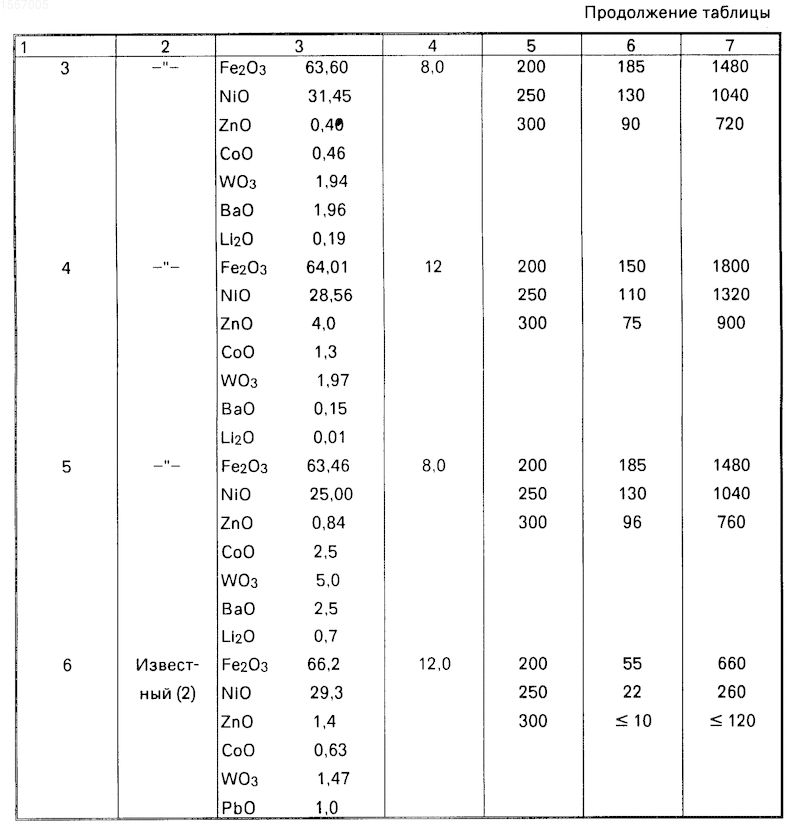

н и добротность Q на частотах f = 200, 250 и 300 МГц). В таблице приведены характеристики ферритового материала, полученного по примеру 1, а также по осуществленным аналогично примеру 1 примерам 2-5. Кроме значения н и Q в таблице приведено значение произведения н Q, характеризующее магнитные потери материала на частотах 200-300 МГц.Как следует из таблицы, предложенный ферритовый материал (примеры 1-5) характеризуются более низкими магнитными потерями на частотах 200-300 МГц по сравнению с известным [2] материалом, о чем свидетельствуют более высокие значения произведения
н Q.Использование изобретения позволит повысить эффективность использования ферритов в радио- и телеаппаратуре.
Изобретение относится к ферритовым материалам, предназначенным для работы на частотах 200 - 300 МГц. Целью изобретения является снижение магнитных потерь ферритового материала в диапазоне частот 200 - 300 МГц. Предложенный ферритовый материал содержит, мас.%: NiO 25,0 - 33,5; Zn 0,4 - 4,0; Co 0,3 - 2,5; WO3 0,6 - 5,0; Li2O 0,01 - 0,70; BaO 0,15 - 2,50; Fe2O3 - остальное. Снижение магнитных потерь достигается за счет введения в состав ферритового материала окислов лития и бария. Ферритовый материал обладает начальной магнитной проницаемостью
н добротностью Q = 150 - 185 (на частотеf = 200 МГц) и Q = 75 - 96 (на частоте f = 300 МГц), произведением н
= 1480 - 1800 (при f = 200 МГц) и 720 - 900 (при f = 300 МГц). 1 табл. Рисунки
Заявка
4492631/02, 14.10.1988
Захарова А. Д, Христин А. И
МПК / Метки
МПК: C04B 35/26, H01F 1/34
Метки: материал, ферритовый
Опубликовано: 15.08.1994
Код ссылки
<a href="https://patents.su/0-1567005-ferritovyjj-material.html" target="_blank" rel="follow" title="База патентов СССР">Ферритовый материал</a>
